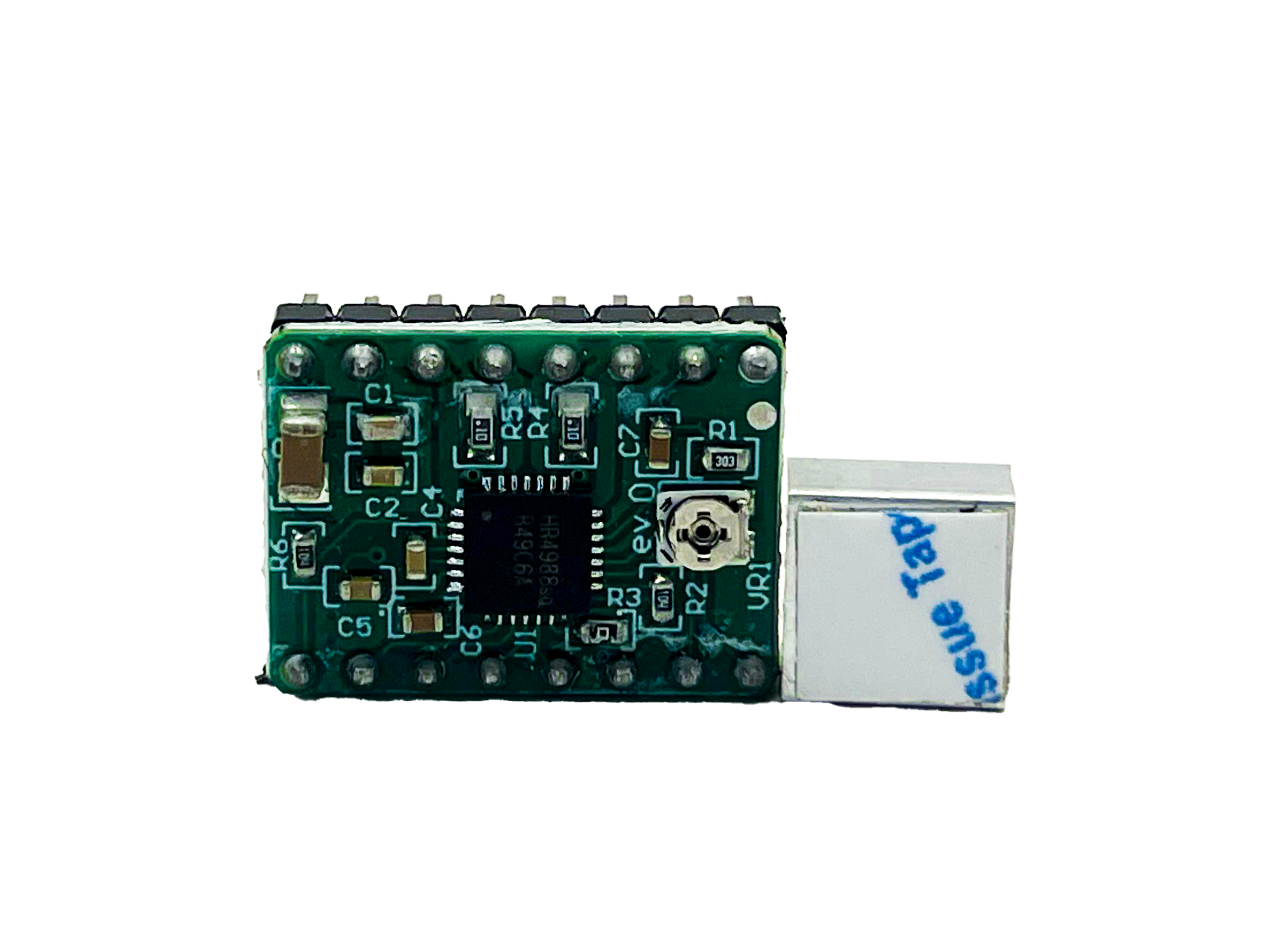

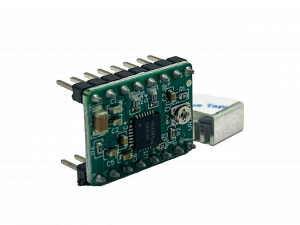

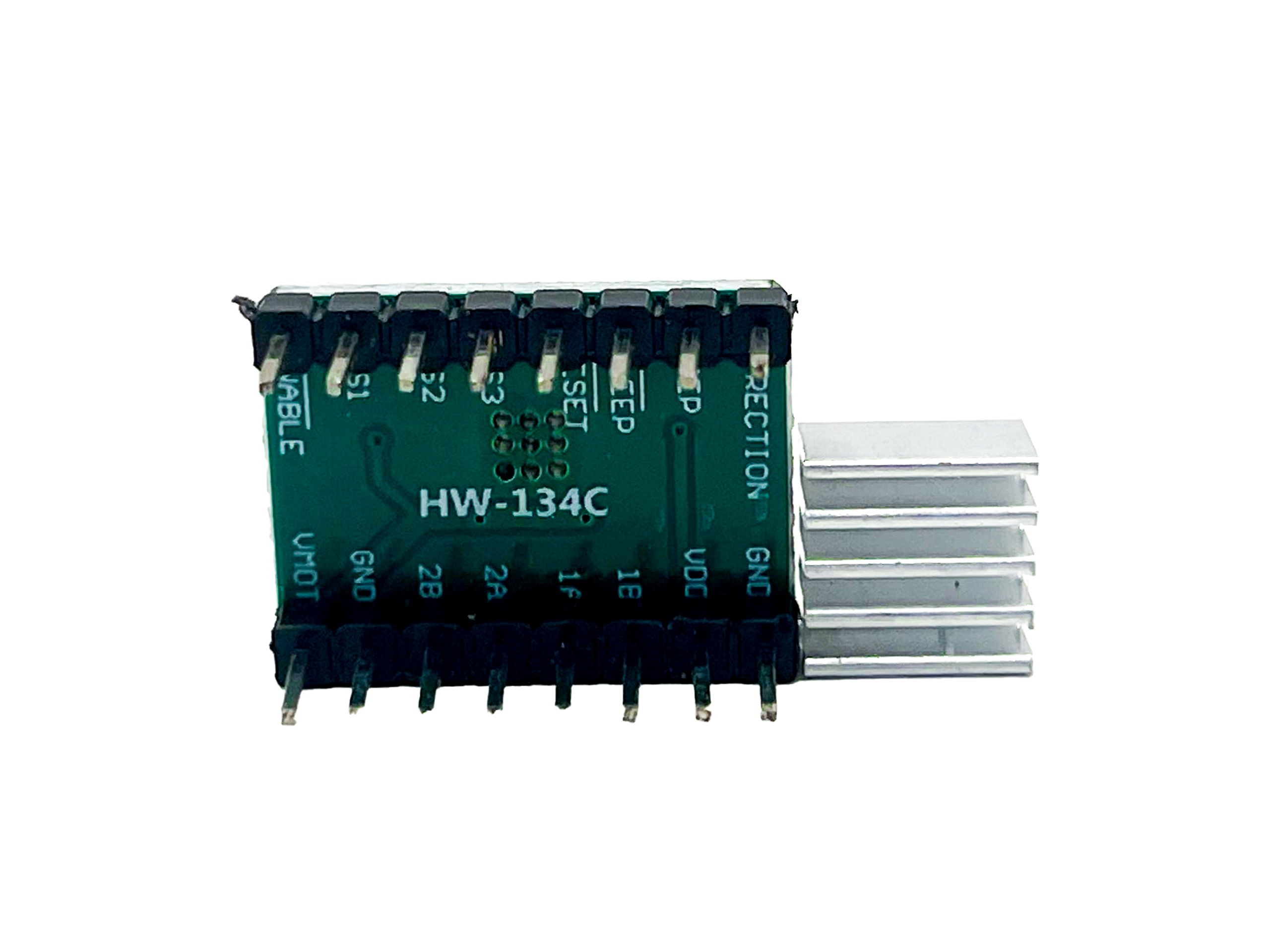

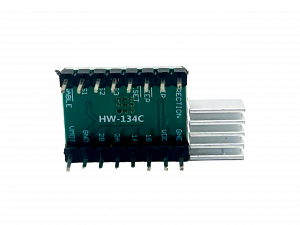

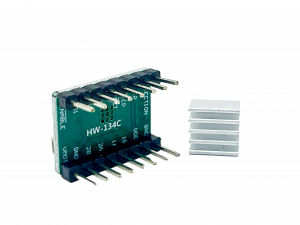

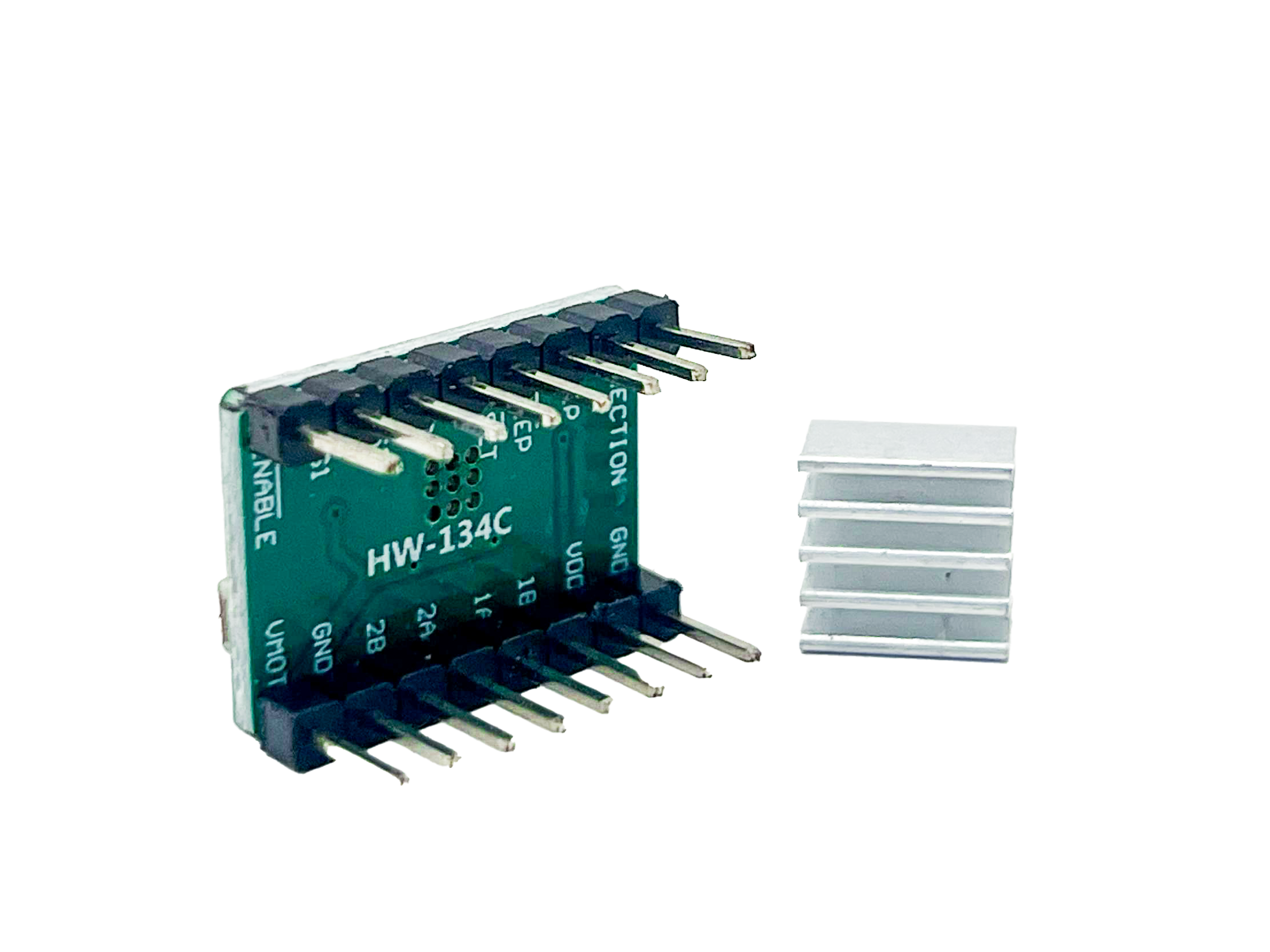

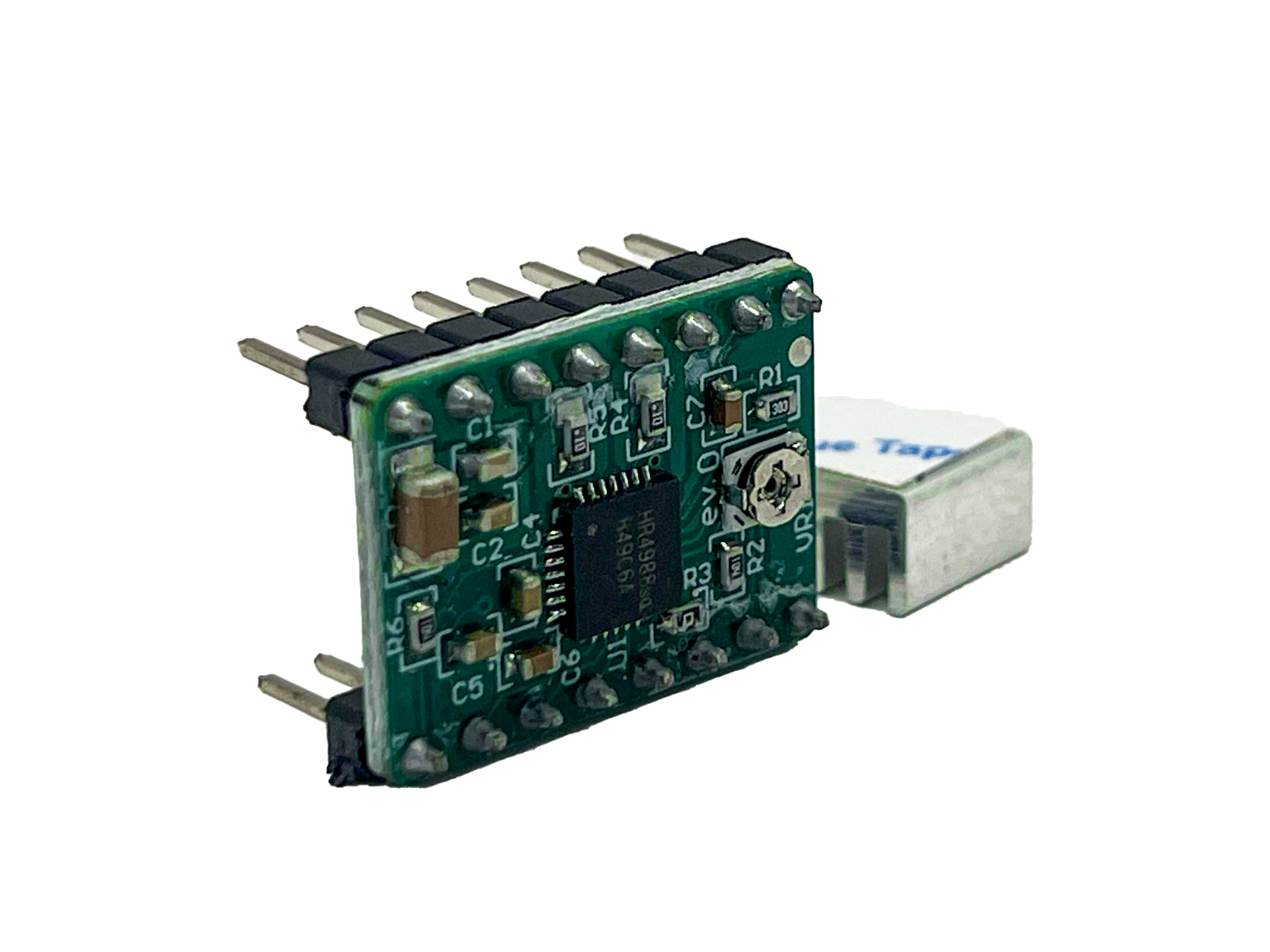

A4988 Stepper Motor Driver
2 000 CFA
A4988 est un pilote de moteur micropas complet avec traducteur intégré pour une utilisation facile. Ce produit est disponible en modes complet, demi, 1/4, 1/8 et 1/16 pas pour faire fonctionner des moteurs pas à pas bipolaires, une capacité d'entraînement de sortie allant jusqu'à 35 V et 2 A.
A4988 comprend un régulateur de courant à temps d'arrêt fixe, le régulateur en modes de décroissance lente ou mixte. Le convertisseur A4988 est la clé d'une mise en œuvre facile. Tant que l'entrée « pas » entrant une impulsion entraîne le moteur d'un micropas. Il n'y a pas de tableaux de séquence de phases, de lignes de contrôle à haute fréquence ou d'interfaces complexes à programmer. L'interface A4988 est très adaptée aux microprocesseurs complexes indisponibles ou surchargés.
Dans le fonctionnement en micro-étapes, la commande de hachage A4988 à l'intérieur sélectionne automatiquement le mode de décroissance actuel (prêt ou mixte). En mode de décroissance mixte, l'appareil est initialement réglé sur un temps d'arrêt fixe dans une certaine décroissance rapide, puis le reste du temps d'arrêt à décroissance lente. Le schéma de contrôle du courant de décroissance mixte entraîne une réduction du bruit audible du moteur, une précision accrue des pas et une consommation d'énergie réduite. Un circuit de commande de redressement synchrone interne est fourni pour améliorer la consommation d'énergie de fonctionnement de la modulation de largeur d'impulsion (PWM). La protection du circuit interne comprend : l'arrêt thermique avec hystérésis, le verrouillage de sous-tension (UVLO) et la protection contre les courants croisés. Séquençage spécial de l'alimentation.
Boîtier QFN (ES) à montage en surface A4988, d'une taille de 5 mm × 5 mm, d'une hauteur totale nominale du boîtier de 0,90 mm, avec un tampon exposé pour une meilleure dissipation thermique. Ce paquet est en Pb (suffixe-T), avec un placage de grille de connexion en étain mat à 100%.
Caractéristiques et avantages :
- Sortie RDS faible (activée)
- Détection/sélection automatique du mode de décroissance du courant
- Mélanger avec des modes de décroissance de courant prêté
- Redressement synchrone pour une faible dissipation de puissance
- UVLO interne
- Protection contre les courants croisés
- Alimentation logique compatible 3,3 et 5 V
- Circuit d'arrêt thermique
- Protection contre les défauts à la terre
- Protection de charge contre les courts-circuits
- Cinq modes en option : complet, 1/2, 1/4, 1/8 et 1/16
- Poids:3g
- Dimension:20mm x 15mm x 5mm
