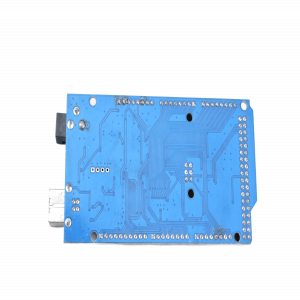

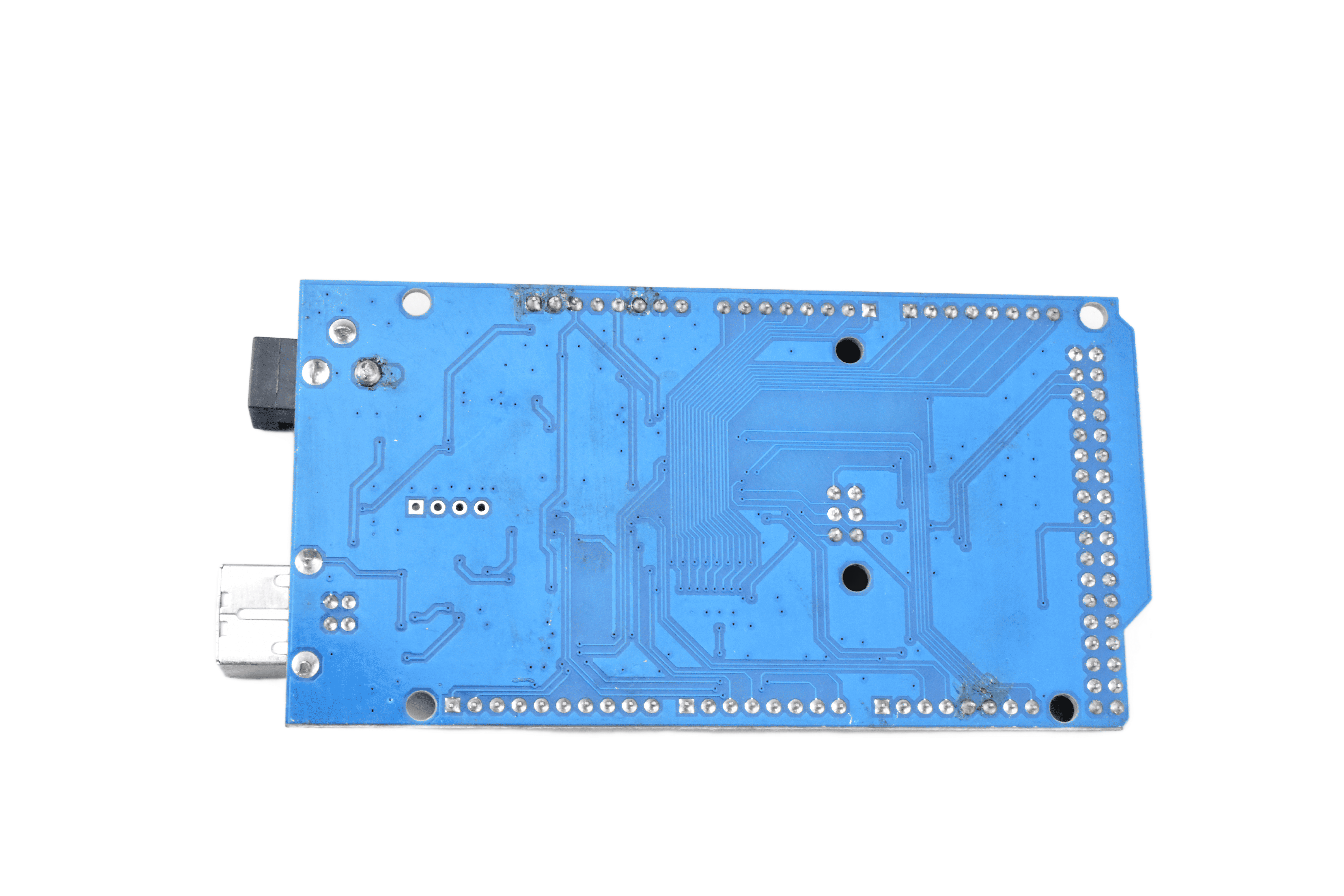

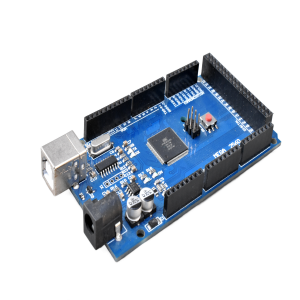

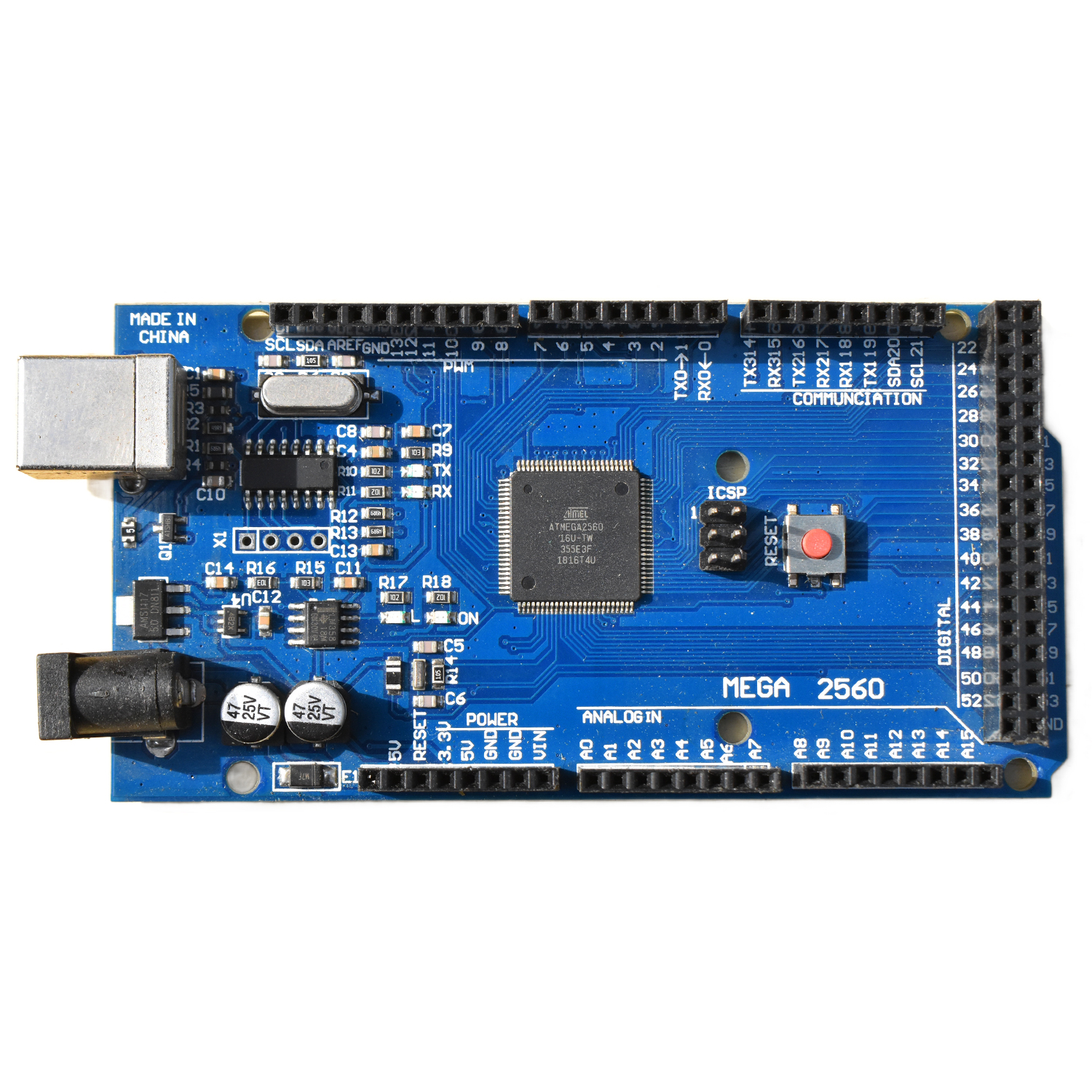

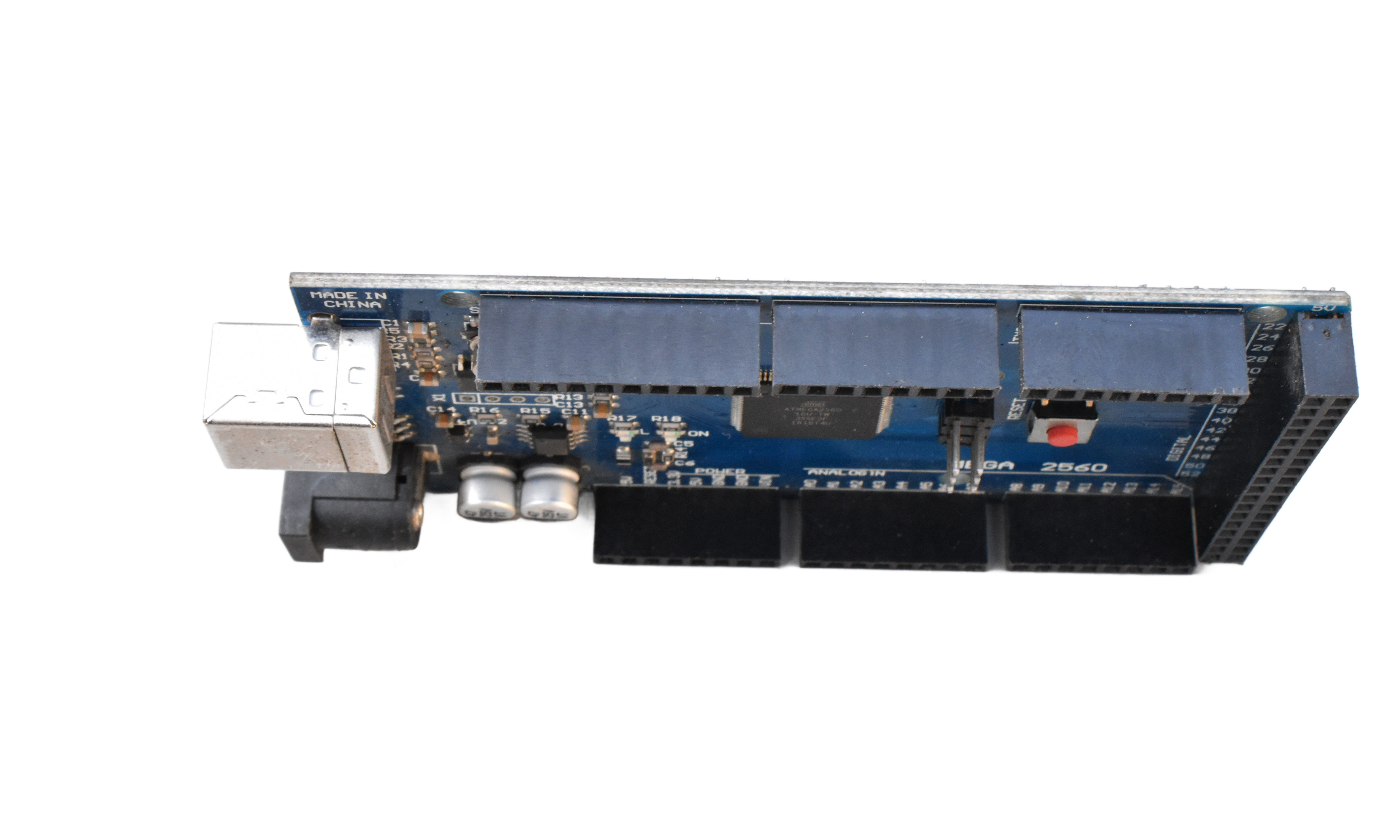

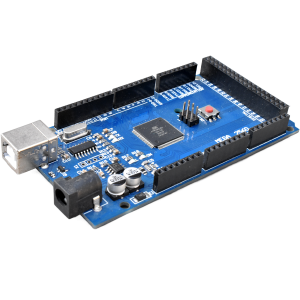

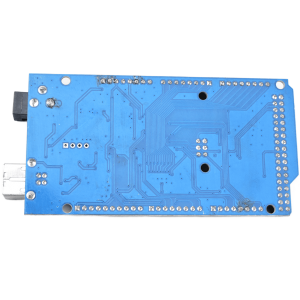

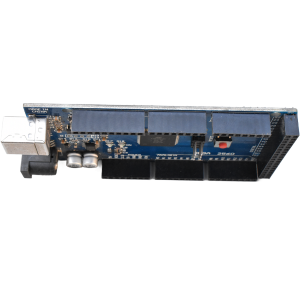

Arduino Mega 2560

17 000 CFA

Arduino Mega 2560 est une carte de développement dédiée à la construction d'applications étendues par rapport aux autres cartes d'Arduino. La carte est basée sur le microcontrôleur ATmega2560 qui fonctionne à une fréquence de 16 MHz. La carte possède 54 broches entrée/sortie numériques (dont 15 sorties PWM), 16 entrées analogiques, 4 UART (ports série matériels), une connexion USB, une prise d'alimentation, un connecteur ICSP et un bouton de réinitialisation.

Arduino Mega 2560 est une carte microcontrôleur basée sur l'ATmega2560. Il possède 54 broches entrées/sorties numériques (dont 15 sorties PWM), 16 entrées analogiques, 4 UART (ports série matériels), un oscillateur à cristal 16 MHz, une connexion USB, une prise d'alimentation, un connecteur ICSP, et un bouton de réinitialisation. Il contient tout le nécessaire pour prendre en charge le microcontrôleur ; connectez-le simplement à un ordinateur avec un câble USB ou alimentez-le avec un adaptateur AC-DC ou une batterie pour commencer. La carte Mega 2560 est compatible avec la plupart des shields conçus pour la Uno et les anciennes cartes Duemilanove ou Diecimila. Le Mega 2560 est une mise à jour de l'Arduino Mega, qu'il remplace.



Détails techniques:

  • Microcontrôleur :  ATmega2560
  • Tension de fonctionnement nominale: 5V
  • Tension d'alimentation (recommandée): 7-12V
  • Tension d'alimentation maximale via le VIN : 6 - 20 V
  • Intensité maxi disponible par broche E / S (5V): 20 mA
  • Intensité maximale disponible pour la sortie 3.3V: 50 mA
  • Température de fonctionnement : -40°C - 85°C
  • 54 broches d'Electroniques (14 sorties PWM)
  • 16 entrées analogiques
  • 256KB de mémoire flash
  • SRAM : 8KB
  • EEPROM : 4KB
  • Vitesse d'horloge : 16Mhz
  • Dimensions: 99mm*53mm

La carte Arduino Mega de part sa configuration offre plus de broches par conséquent une plus large gamme de contrôle.



Note

La carte Arduino  Mega peut-être alimentée soit via la connexion USB (qui fournit 5V jusqu'à 500mA) ou avec une alimentation externe. La source d'alimentation est contrôlée automatiquement par la carte. L'alimentation externe (non-USB) peut être soit un adaptateur secteur AC-DC ou des piles. L'adaptateur secteur peut être relié au connecteur jack 2.1 de la carte. Les fils en provenance d'un bloc de piles sont reliés à des broches de  la carte appelées :   Gnd  (masse ou 0V) et  Vin  (tension positive en entrée).

La carte peut fonctionner en théorie avec une alimentation externe de 6 à 20 volts. Cependant, il est possible que la carte soit alimentée sous ue tension moins de 7V,  avec 5V mais pourrait être instable.

Si vous aviez plus de 12V, le régulateur de tension pourrait être endommagé. La plage de tension idéale recommandée pour alimenter  la carte   est entre 7V et 12V.
