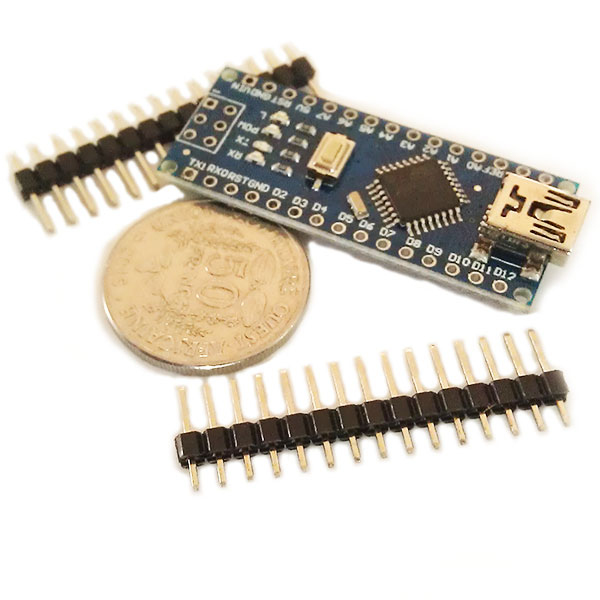

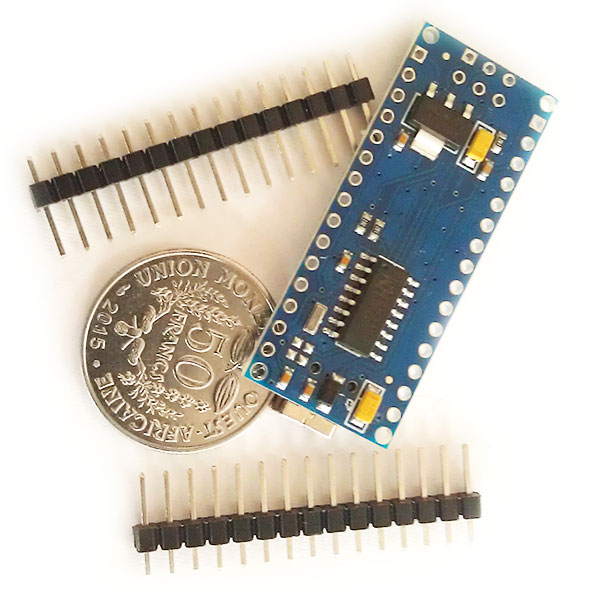

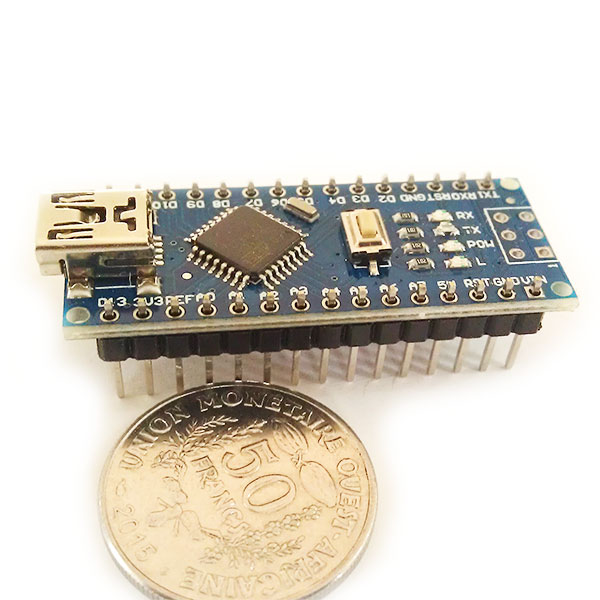

Arduino Nano Arduino Nano Arduino Nano Arduino Nano
Arduino Nano
Arduino Nano
Arduino Nano
CATEGORIE : Arduino
SKU 7001

Disponibilité : Rupture de stock

Arduino Nano

7 000 CFA

La carte Arduino Nano est basée sur un ATMega328 cadencé à 16 MHz. Sa mémoire de 32 kB et son grand nombre de broches entrée / sortie font de ce circuit un élément idéal pour les systèmes embarqués ou pour des applications robotiques nécessitant du multitâches.L'Arduino Nano est livré avec des en-têtes de broches qui permettent une fixation facile sur une planche à pain et dispose d'un connecteur USB Mini-B.

  Me tenir informé via WhatsApp

Arduino Nano est une carte de développement intelligente conçue pour construire des prototypes plus rapides avec de plus petite
dimension. Arduino Nano fournit suffisamment d'interfaces pour vos applications compatibles avec la planche à pain. Au cœur de la carte se trouve le microcontrôleur ATmega328 cadencé à une fréquence de 16 MHz. Sa mémoire de 32 kB et son grand nombre  de broches entrée / sortie font de ce circuit un élément idéal pour les systèmes embarqués ou pour des applications robotiques nécessitant du multitâches. L'Arduino Nano est livré avec des en-têtes de broches qui permettent une fixation facile sur une planche à pain et dispose d'un connecteur USB Mini-B.



Détails techniques:

Microcontrôleur  : ATmega328

Architecture : AVR

Connecteur USB : USB mini - B

Alimentation

  • Tension de fonctionnement (niveau logique): 5 V
  • Tension d'entrée (recommandée): 7-12 V
  • Tension d'entrée (limites): 6-20 V
  • Intensité maxi disponible par broche E / S (5V): 20 mA
  • Intensité maximale disponible pour la sortie 5V: 500 mA

Brochage :

  • Entrées / sorties numériques: 14 (dont 6 sorties PWM : pins 3, 5, 6, 9, 10 et 11)
  • Entrées analogiques: 8 (utilisables en broches numériques)

Mémoire flash de 32 Ko (ATmega328), dont 2 Ko utilisés par le chargeur de démarrage

SRAM: 2 Ko (ATmega328)

EEPROM: 1 Ko (ATmega328)

Vitesse d'horloge: 16 MHz

Température de fonctionnement : -40°C - 85°C

Dimensions: 43.2mm*18mm*18.6mm



Note

La carte Arduino  Nano peut-être alimentée soit via la connexion USB (qui fournit 5V jusqu'à 500mA) ou avec une alimentation externe. La source d'alimentation est contrôlée automatiquement par la carte. L'alimentation externe (non-USB) peut être soit un adaptateur secteur AC-DC ou des piles. L'adaptateur secteur peut être relié au connecteur jack 2.1 de la carte. Les fils en provenance d'un bloc de piles sont reliés à des broches de  la carte appelées :   Gnd  (masse ou 0V) et  Vin  (tension positive en entrée).

La carte peut fonctionner en théorie avec une alimentation externe de 6 à 20 volts. Cependant, il est possible que la carte soit alimentée sous ue tension moins de 7V,  avec 5V mais pourrait être instable.

Si vous aviez plus de 12V, le régulateur de tension pourrait être endommagé. La plage de tension idéale recommandée pour alimenter  la carte est entre 7V et 12V.

Aucun tutoriel trouvé.

Pour plus de cours et de tutoriels, visitez notre plateforme YoupiLab Education.


Produits similaires
Module TTGO Esp32 wifi et Bluetooth
 BACKORDER

Module TTGO Esp32 wifi et Bluetoot (...)

 SKU 10762
En rupture de stock
9 900 CFA

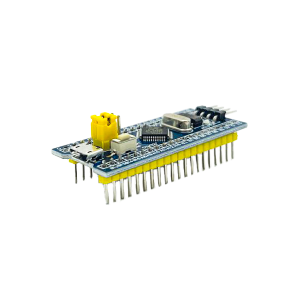

STM32F103C8T6

STM32F103C8T6

 SKU 10764
En stock
5 400 CFA

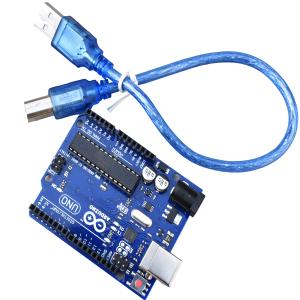

Arduino UNO R3

Arduino UNO R3

 SKU 7000
En stock
9 500 CFA

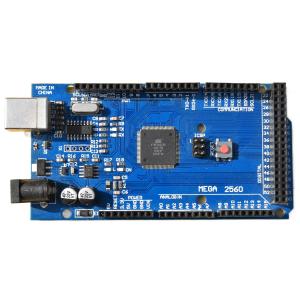

Arduino Mega 2560

Arduino Mega 2560

 SKU 7002
En stock
14 900 CFA
ATMEGA 328

ATMEGA 328

 SKU 7003
En stock
3 350 CFA
ATtiny 85
 BACKORDER

ATtiny 85

 SKU 7004
En rupture de stock
1 680 CFA
Kit Arduino

Kit Arduino

 SKU 7006
En stock
25 000 CFA
USB to ESP8266

USB to ESP8266

 SKU 708
En stock
1 290 CFA

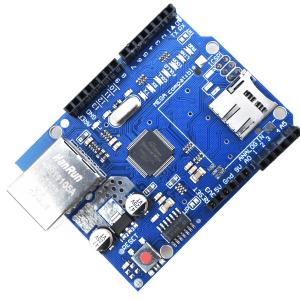

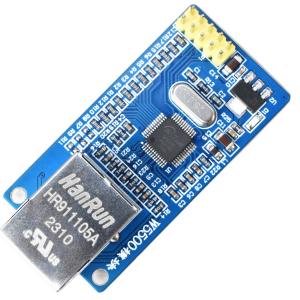

Arduino Shield Ethernet, W5500
 BACKORDER

Arduino Shield Ethernet, W5500

 SKU 7189
En rupture de stock
4 878 CFA

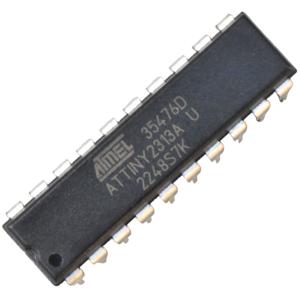

Attiny2313A
 BACKORDER

Attiny2313A

 SKU 9056
En rupture de stock
2 450 CFA
Kit STIM
 BACKORDER

Kit STIM

 SKU 9112
En rupture de stock
10 000 CFA

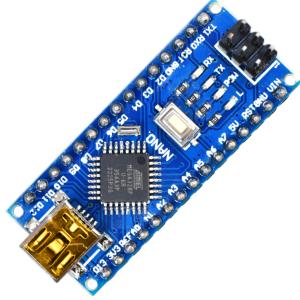

Arduino Nano CH340

Arduino Nano CH340

 SKU 9116
En stock
3 990 CFA

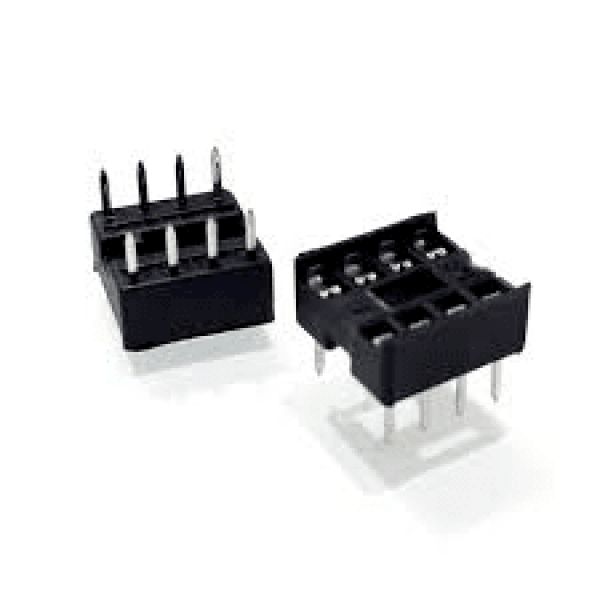

ATtiny IC socket, 8 pins IC socket
 BACKORDER

ATtiny IC socket, 8 pins IC socket

 SKU 9124
En rupture de stock
70 CFA

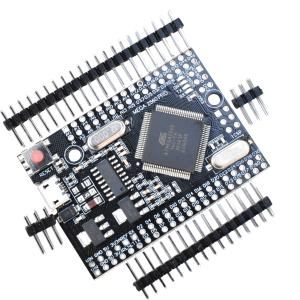

Arduino Mega Mini
 BACKORDER

Arduino Mega Mini

 SKU 9333
En rupture de stock
10 980 CFA

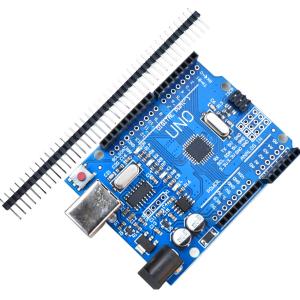

Arduino Uno SMD
