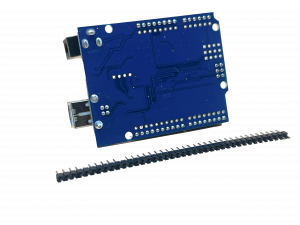

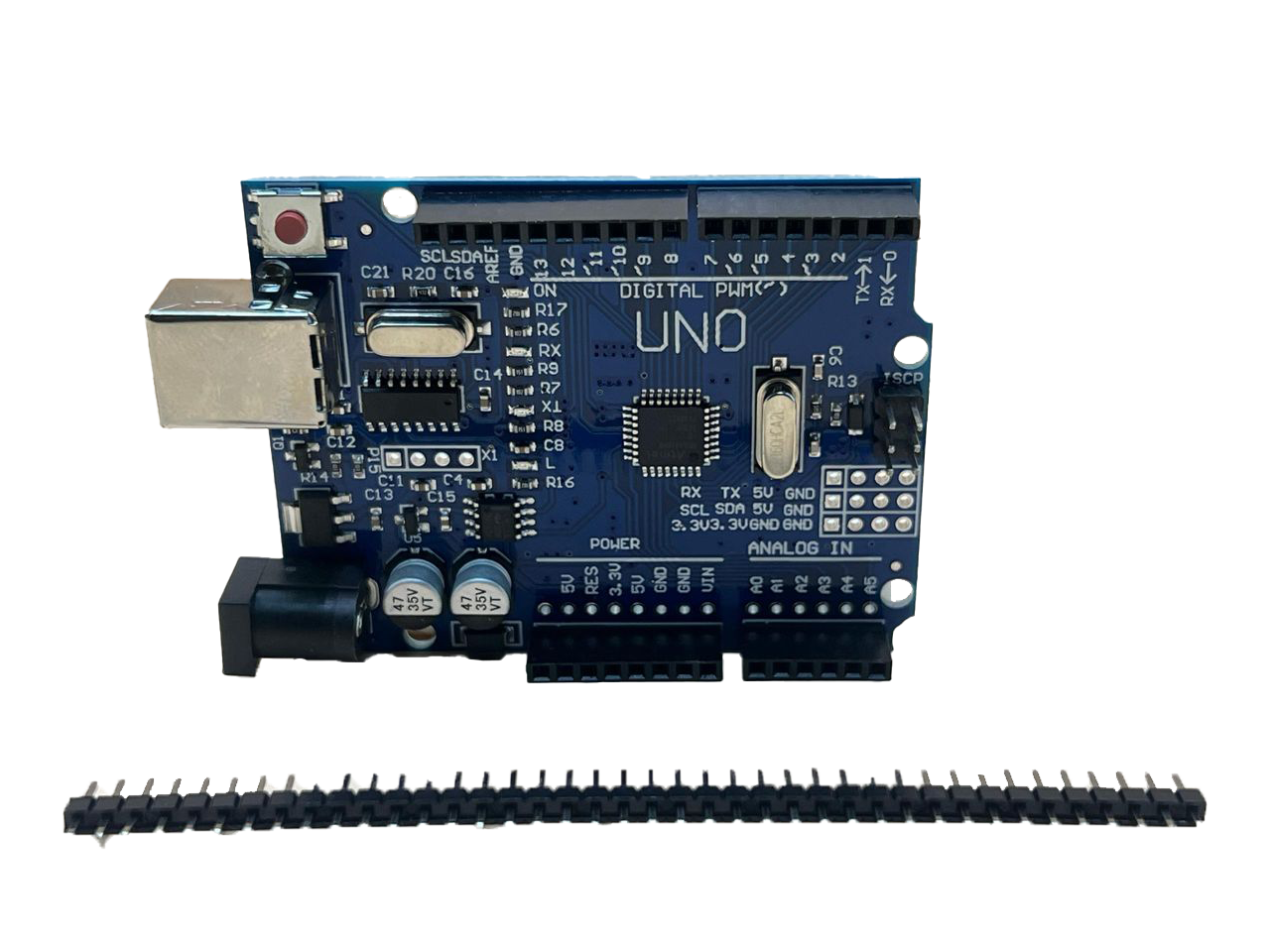

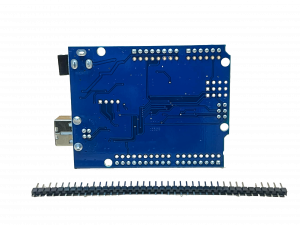

Arduino Uno SMD

4 200 CFA

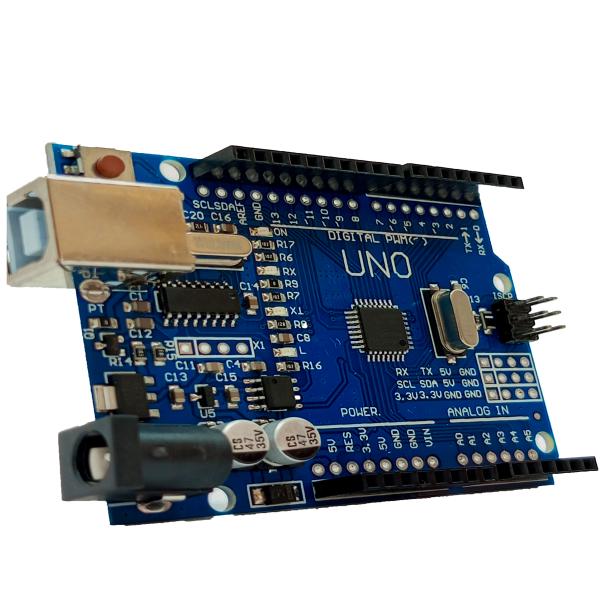

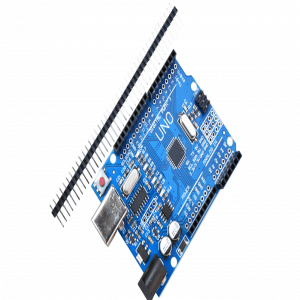

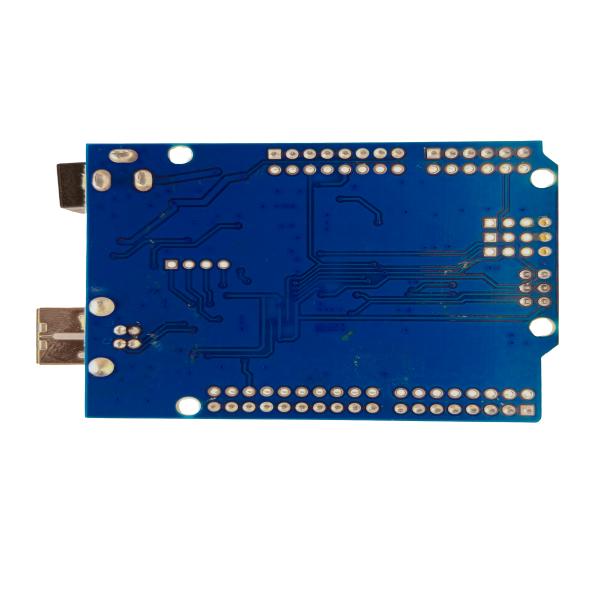

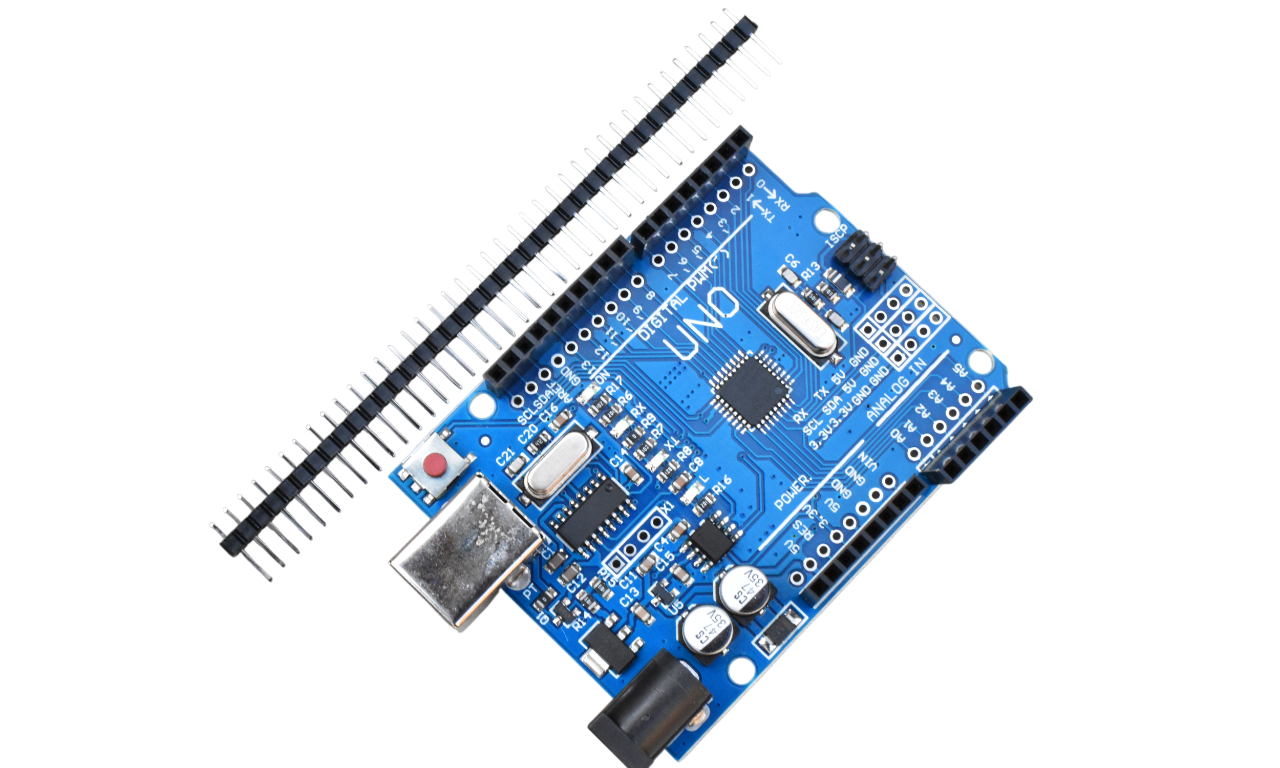

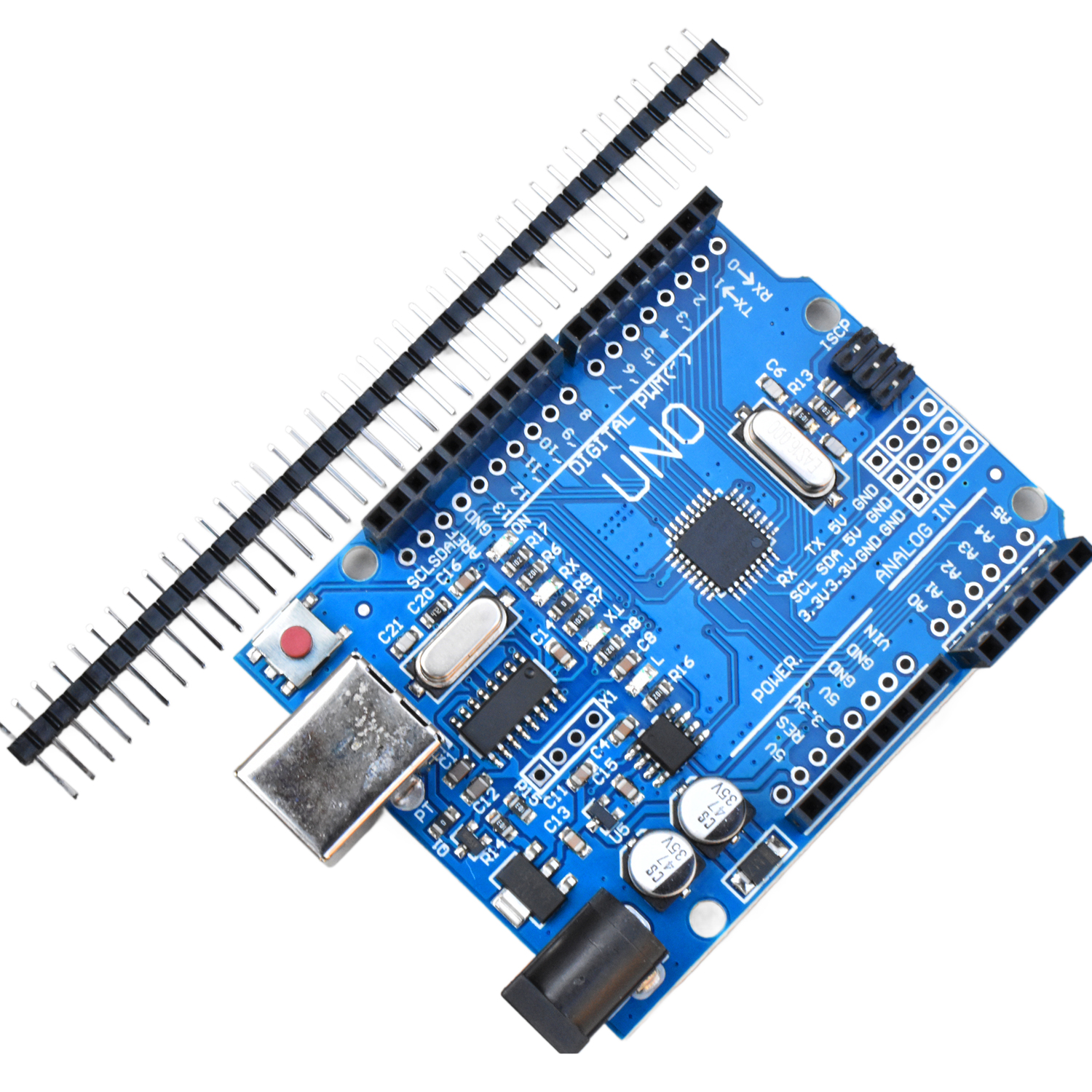

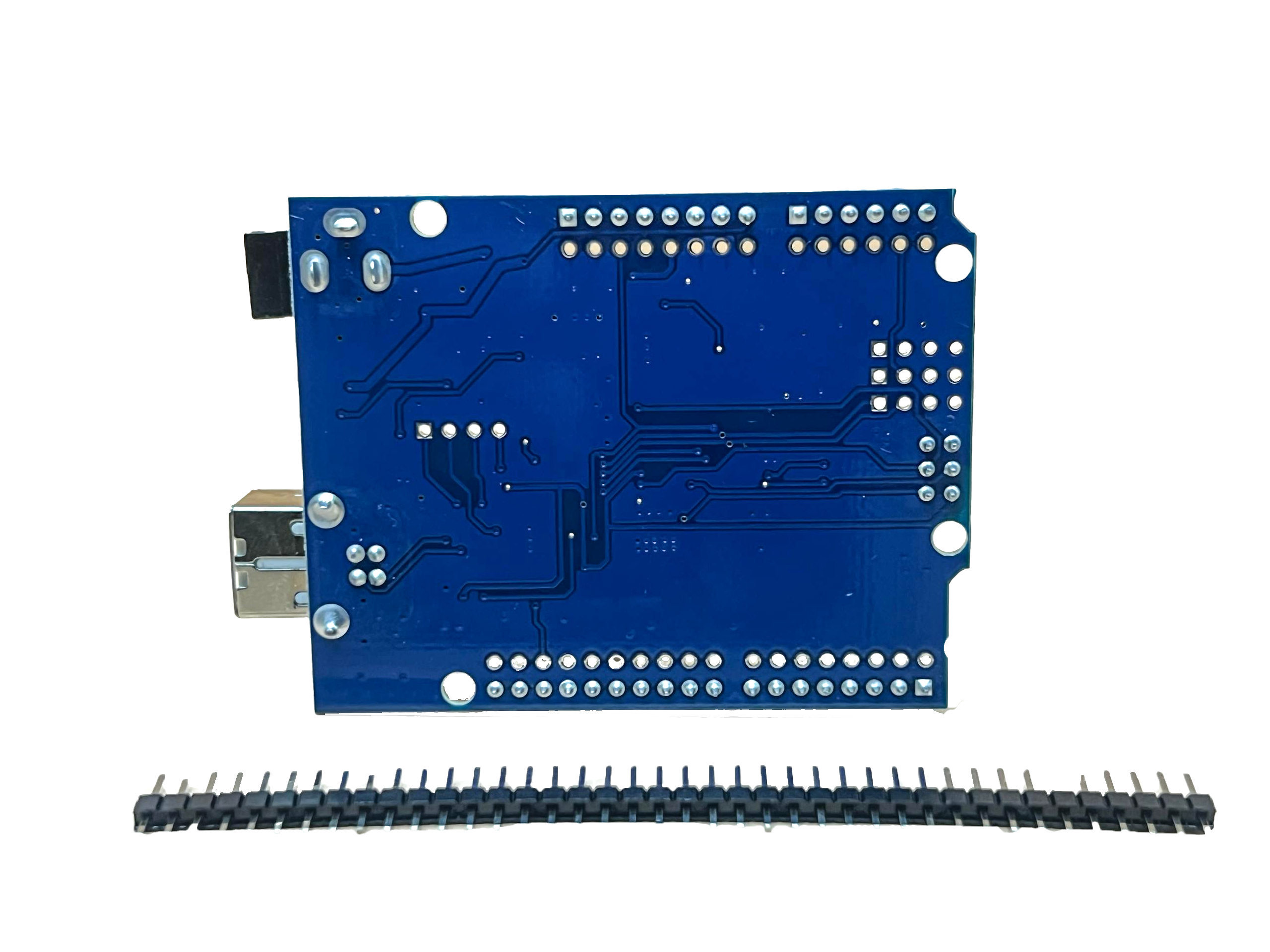

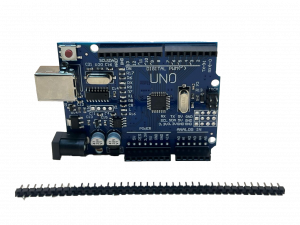

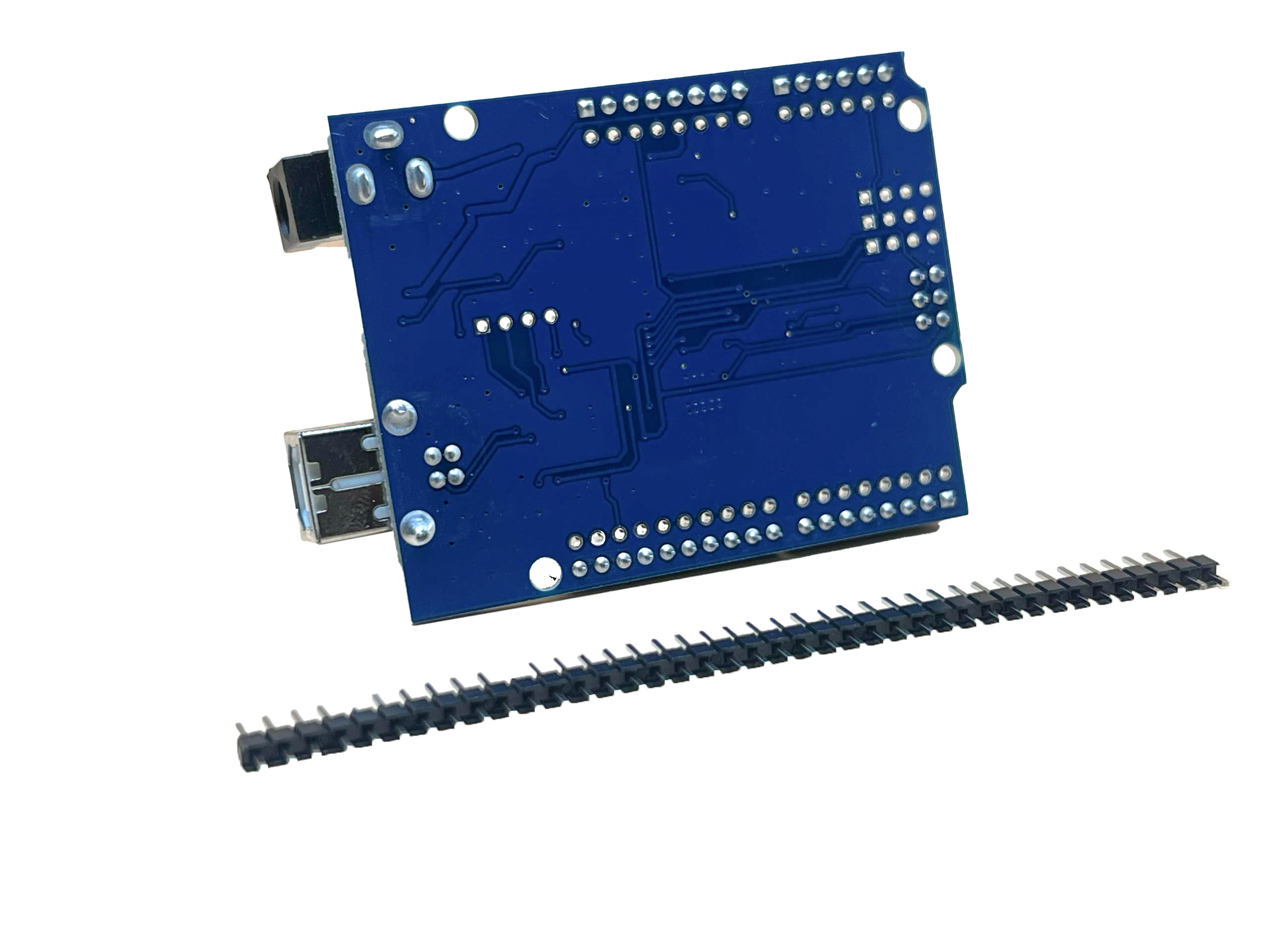

L'Arduino Uno SMD est une variante compacte de la carte de développement Arduino Uno, utilisant des composants montés en surface. Basée sur le microcontrôleur ATmega328P, elle offre les mêmes fonctionnalités et compatibilité avec les boucliers Arduino, mais dans un format réduit grâce à la conception en surface. Elle facilite le prototypage électronique et le développement de projets grâce à son environnement de programmation convivial et ses broches d'entrée/sortie pour connecter divers composants.

L'Arduino Uno SMD est une variante compacte de la carte de développement Arduino Uno, utilisant des composants montés en surface. Basée sur le microcontrôleur ATmega328P, elle offre les mêmes fonctionnalités et compatibilité avec les boucliers Arduino, mais dans un format réduit grâce à la conception en surface. Elle facilite le prototypage électronique et le développement de projets grâce à son environnement de programmation convivial et ses broches d'entrée/sortie pour connecter divers composants.

Caractéristiques :

  • Microcontrôleur: ATmega328
  • Tension de fonctionnement nominale: 5V
  • Tension d'alimentation (recommandée): 7-12V
  • Tension d'alimentation maximale via le VIN : 6 - 20 V
  • Tension d'entrée maximale du connecteur USB : ≈ 5.5V
  • Entrées / sorties numériques: 14 (dont 6 sorties PWM : pins 3, 5, 6, 9, 10 et 11)
  • Entrées analogiques: 6 (utilisables en broches numériques)
  • Intensité maxi disponible par broche E / S (5V): 20 mA
  • Intensité maximale disponible pour la sortie 3.3V: 50 mA
  • Intensité maximale disponible pour la sortie 5V: 500 mA
  • Programme Mémoire Flash: 32 Ko (ATmega328) dont 0,5 Ko utilisé par le chargeur de démarrage
  • Mémoire SRAM (mémoire volatile): 2 Ko (ATmega328)
  • Mémoire EEPROM (mémoire non volatile): 1 KB (ATmega328)
  • Température de fonctionnement : -40°C - 85°C
  • Fréquence d'horloge: 16 MHz


Note
La carte Arduino Uno peut-être alimentée soit via la connexion USB (qui fournit 5V jusqu'à 500mA) ou avec une alimentation externe. La source d'alimentation est contrôlée automatiquement par la carte. L'alimentation externe (non-USB) peut être soit un adaptateur secteur AC-DC ou des piles. L'adaptateur secteur peut être relié au connecteur jack 2.1 de la carte. Les fils en provenance d'un bloc de piles sont reliés à des broches de la carte appelées : Gnd (masse ou 0V) et Vin (tension positive en entrée).
La carte peut fonctionner en théorie avec une alimentation externe de 6 à 20 volts. Cependant, il est possible que la carte soit alimentée sous ue tension moins de 7V, avec 5V mais pourrait être instable.
Si vous aviez plus de 12V, le régulateur de tension pourrait être endommagé. La plage de tension idéale recommandée pour alimenter la carte Uno est entre 7V et 12V.

Applications :

  • Prototypage électronique rapide : Crée rapidement des prototypes fonctionnels pour tester des idées électroniques.
  • Éducation en électronique : Enseigne programmation et électronique dans les salles de classe.
  • Automatisation domestique : Contrôle automatique de l'éclairage, chauffage et sécurité à domicile.
  • Projets IoT (Internet des objets) : Connecte objets physiques à Internet pour collecter données et contrôler à distance.
  • Robotique : Contrôle mouvements, capteurs et actionneurs dans diverses applications robotiques.
  • Dispositifs interactifs : Crée installations artistiques interactives, jeux et jouets électroniques.
  • Contrôle de l'éclairage : Crée éclairage automatisé et personnalisable pour diverses ambiances.
  • Mesures et capteurs : Utilise capteurs pour mesurer température, lumière et autres grandeurs.
  • Automatisation industrielle : Contrôle processus et machines dans environnements industriels variés.
  • Électronique grand public : Crée produits électroniques pour consommateurs tels que contrôleurs, jouets, gadgets.

Aucun tutoriel trouvé.

Pour plus de cours et de tutoriels, visitez notre plateforme YoupiLab Education.
