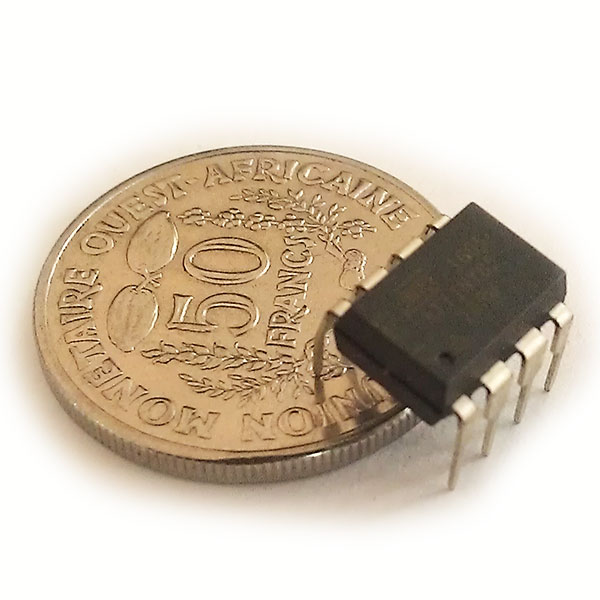

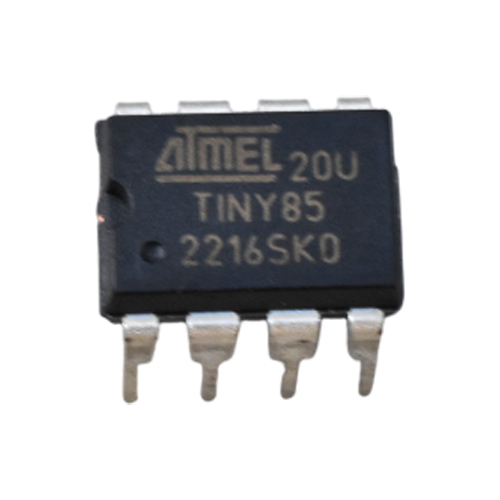

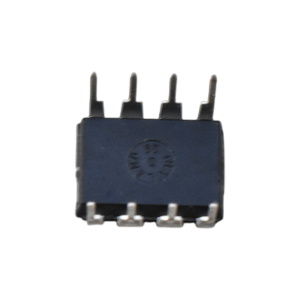

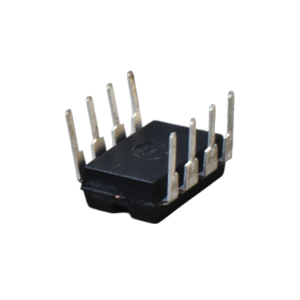

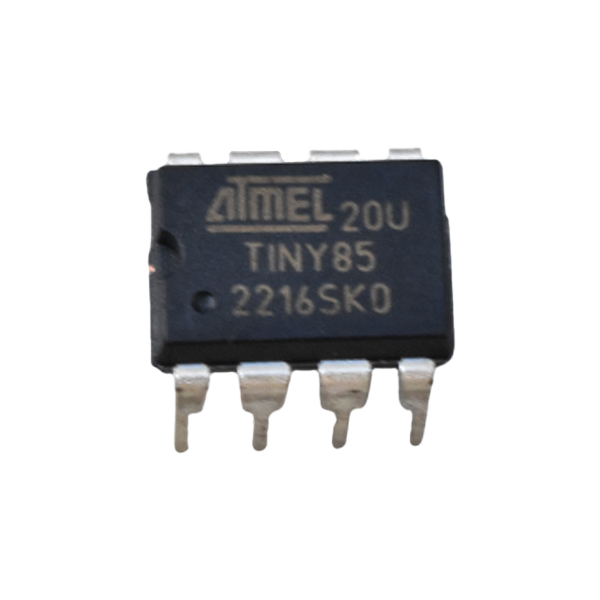

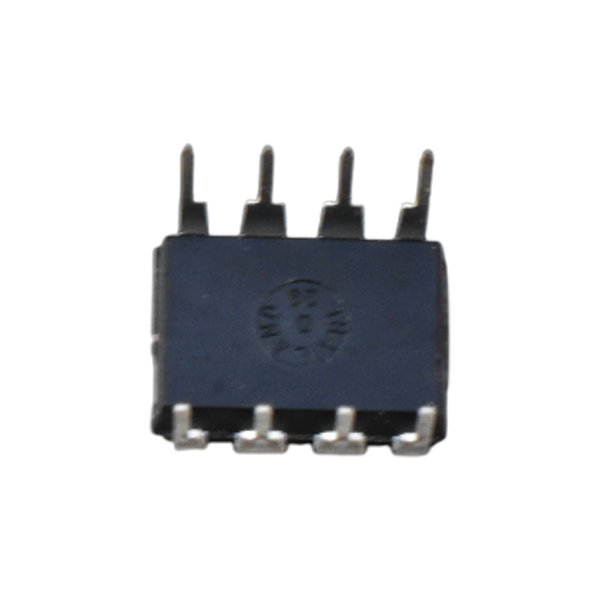

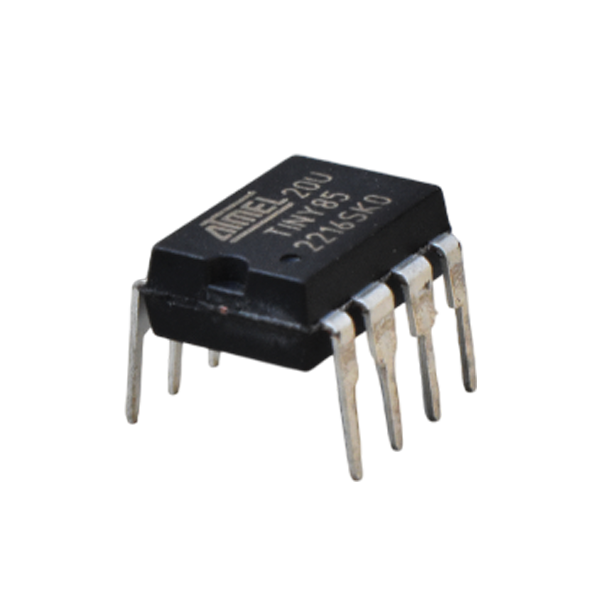

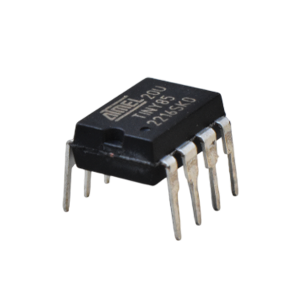

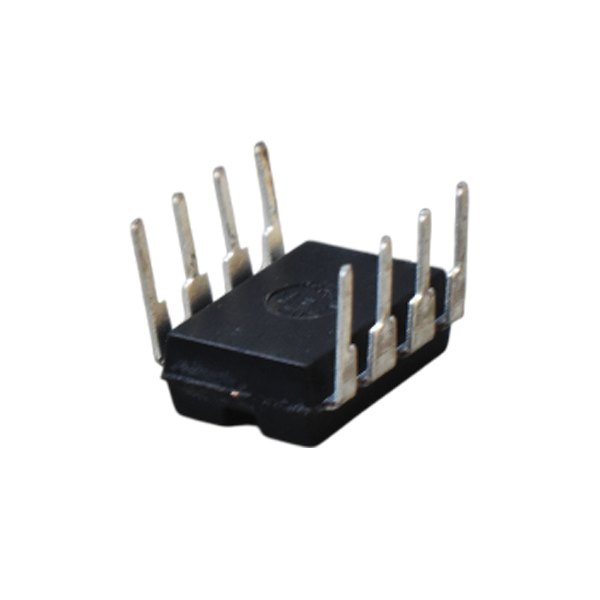

ATtiny 85
2 350 CFA
L'ATtiny85 est un microcontrôleur CMOS 8 bits basse consommation basé sur l'architecture RISC améliorée AVR. En exécutant des instructions puissantes dans un seul cycle d'horloge, l'ATtiny85 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.
Description:
L'ATtiny85 est un microcontrôleur CMOS 8 bits basse consommation basé sur l'architecture RISC améliorée AVR. En exécutant des instructions puissantes dans un seul cycle d'horloge, l'ATtiny85 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.
Caractéristiques :
• Microcontrôleur AVR® 8 bits hautes performances et basse consommation
• Architecture RISC avancée :
– 120 consignations puissantes
– Exécution de la plupart des cycles d'horloge uniques
– 32 x 8 registres de travail à usage général
– Fonctionnement entièrement statique
• Mémoires de programme :
- 2/4/8 K octets de mémoire flash de programme programmable dans le système (ATtiny25/45/85) Endurance : 10 000 cycles d'écriture/effacement
– EEPROM 128/256/512 octets programmables dans le système ( ATtiny25/45/85) Endurance : 100 000 cycles d'écriture/effacement
- SRAM interne de 128/256/512 octets (ATtiny25/45/85)
- Verrouillage de programmation pour le programme Flash à programmation automatique et la sécurité des données EEPROM
• Caractéristiques périphériques :
– Temporisateur/compteur 8 bits avec prédiviseur et deux canaux PWM
– Temporisateur/compteur haute vitesse 8 bits avec prédiviseur séparé 2 sorties PWM haute fréquence avec registres de comparaison de sorties séparés Générateur de temps mort programmable
– USI
– Interface série universelle avec détecteur de condition de démarrage
– Canaux asymétriques ADC4 10 bits2 Paires de canaux ADC différentiels avec gain programmable (1x, 20x)Mesure de la température
– Minuterie de chien de garde programmable avec oscillateur séparé sur puce
– Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur :
– Système de débogage sur puce debug
– Programmable dans le système via le port SPI
– Sources d'interruptions externes et internes
– Faible consommation d'énergie, réduction du bruit ADC et modes de mise hors tension
– Circuit de réinitialisation à la mise sous tension améliorée
– Brun programmable
- Circuit de détection de sortie
- Oscillateur calibré interne
– 6 E/S programmables
– PDIP à 8 broches
• Tension de fonctionnement : 1,8 - 5,5 V
• Plage de température industrielle
• Faible consommation d'énergie
– Mode actif : 1 MHz, 1,8 V : 300 μA
– Mode hors tension : 0,1 μA à 1,8 V
- Poids : 1g
