Description:

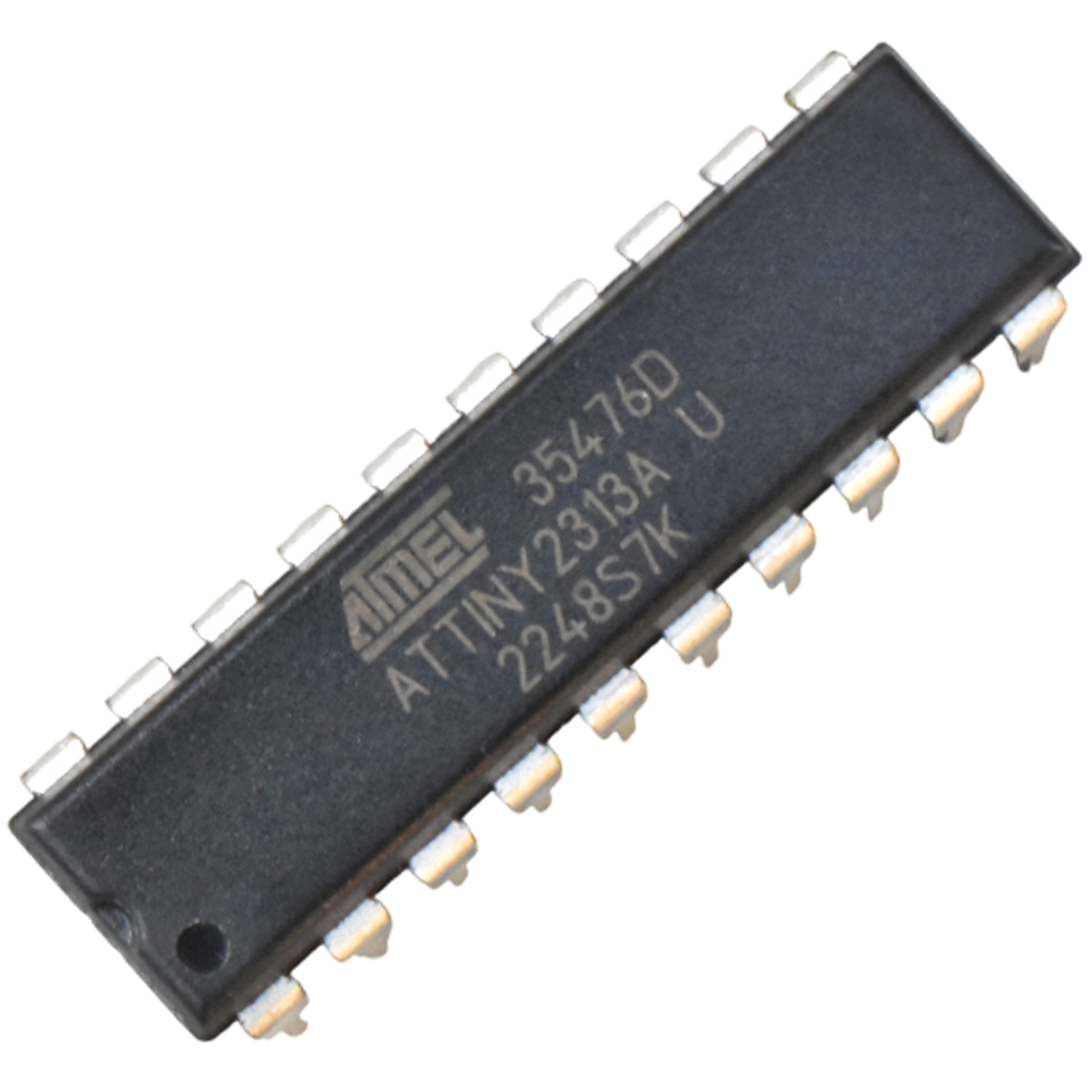

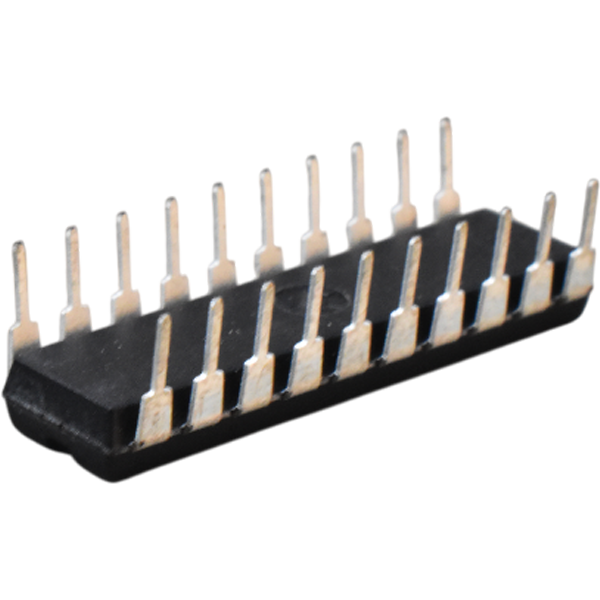

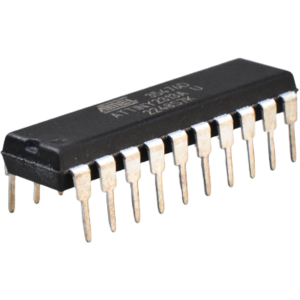

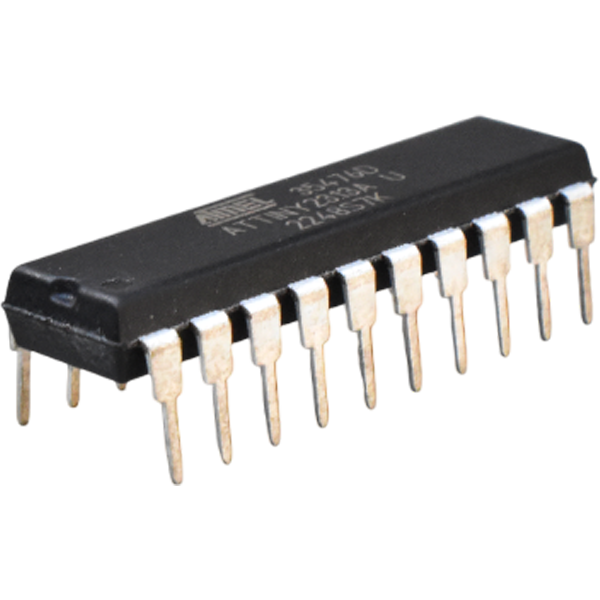

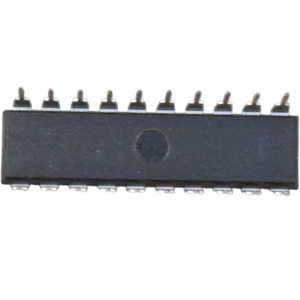

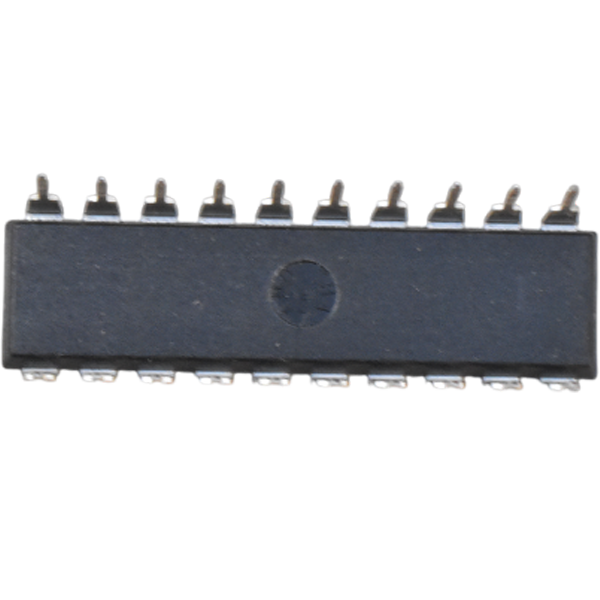

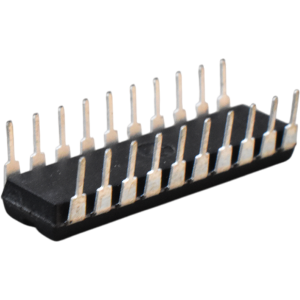

L'ATtiny2313A est un microcontrôleur CMOS 8 bits basse consommation basé sur l'AVR amélioré Architecture RISC. En exécutant des instructions puissantes en un seul cycle d'horloge, le ATtiny2313A atteint des débits approchant 1 MIPS par MHz permettant au système concepteur pour optimiser la consommation d'énergie par rapport à la vitesse de traitement.
Caractéristiques:
– Microcontrôleur AVR® 8 bits hautes performances et basse consommation
– Architecture RISC avancée
- 120 instructions puissantes
– 32 x 8 registres de travail à usage général
– Données et programmes non volatiles
– 2/4K octets de flash auto-programmable intégré au système
– Endurance 10 000 cycles d'écriture/effacement
- EEPROM programmable dans le système 128/256 octets
– Endurance : 100 000 cycles d'écriture/effacement
– SRAM interne 128/256 octets
– Un temporisateur/compteur 8 bits avec pré-échelle séparé et mode de comparaison
– Quatre canaux PWM
- Comparateur analogique sur puce
– USART en duplex intégral
– débogage sur puce debugWIRE
– Programmable dans le système via le port SPI
– Sources d'interruption externes et internes
- Modes de veille, de mise hors tension et de veille à faible consommation
– Oscillateur calibré interne
– 18 lignes d'E/S programmables
– PDIP 20 broches, SOIC 20 broches, MLF/VQFN 20 plots
– Tension: 1,8 – 5,5 V
– Température industrielle : -40°C à +85°C
- Basse consommation énergétique
– Mode actif
– Taille: 1cm x 1cm x 2cm
– Poids: 0.015kg
