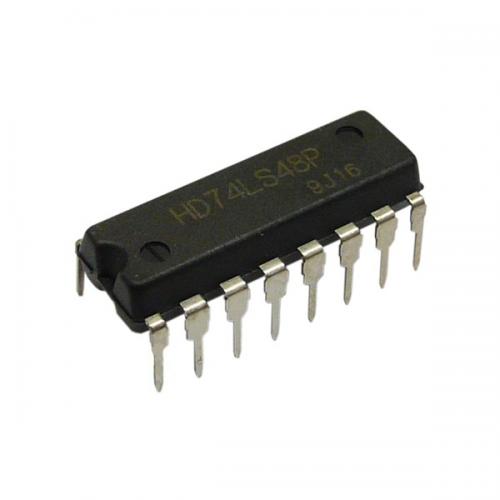

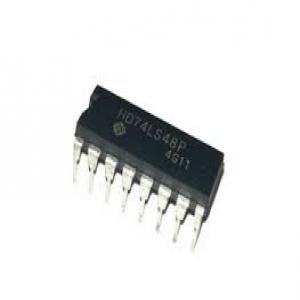

Le CI7448 est un circuit intégré qui permet de réaliser un décodeur BCD vers 7 segments. Il est utilisé pour afficher des chiffres décimaux sur des écrans à LED ou à LCD .Le CI 7448 simplifie considérablement la tâche de pilotage des afficheurs à sept segments en convertissant les données binaires en signaux de segment appropriés. Il est un composant essentiel dans de nombreuses applications qui nécessitent un affichage numérique clair et précis.
Caractéristiques :
- Quatre entrées BCD (A, B, C, D)
- Sept sorties 7 segments (a, b, c, d, e, f, g)
- Entrée LT (lamp test)
- Entrée BI/RBO (blanking input/ripple blanking output)
- Entrée RBI (ripple blanking input)
- Tension d'alimentation entre 4,75 V et 5,25 V
- Consommation de 180 mW
Applications :
- Affichage de chiffres décimaux sur des écrans à LED ou à LCD
- Affichage de nombres à plusieurs chiffres
- Affichage de nombres hexadécimaux
- Affichage de lettres de l'alphabet
