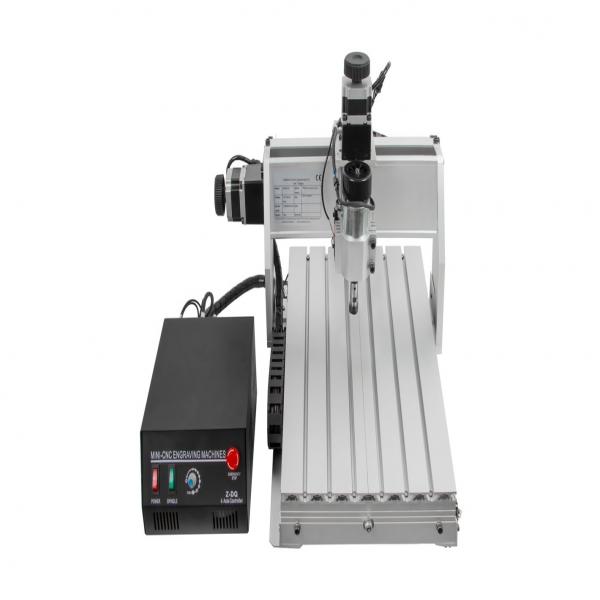

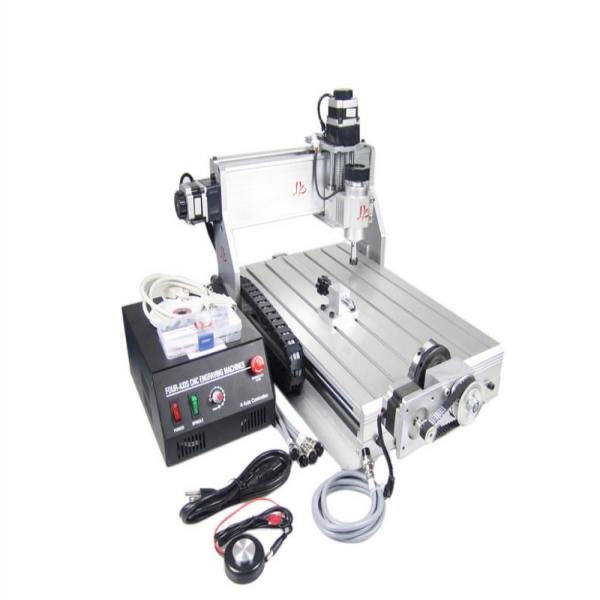

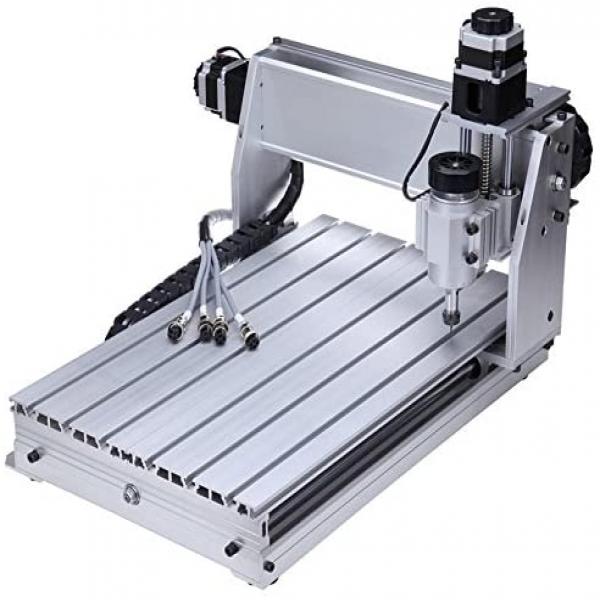

Paramètres techniques
Dimensions de la Machine: 610 × 485 × 395mm
Matériau du Rack: alliage d'aluminium dur 6061 et 6063 (les profils d'extrusion de moule uniques et dédiés)
Zone de gravure: 390 × 285mm
Course de l'axe Z: 55mm, la profondeur de gravure dépend de la longueur du bord de l'outil
Épaisseur maximale de la pièce:<= 70mm
Type de Rail: arbre chromé + roulements linéaires (durcissement de Surface 61HRC)
Unité de Transmission: vis à billes SFU1204
Moteur de broche: nouveau moteur de broche cc,500W/48V.11000rpm, bruit plus faible, haute précision, supporte le contrôle Mach3
Pince: ER11,1/8 "(3.175mm)
Moteur pas à pas et contrôleur: biphasé 57/1.8A, pilote à 8 segments
Vitesse maximale: 4000 mm/min
Vitesse de gravure: 300-3000 mm/min
Précision de positionnement répété: 0.05mm
Interface: port parallèle
Compatibilité logicielle: Mach3/Emc2,(Type3,Wentai, ArtCAM,Coppercam)
Code de commande: code G/.nc/.ncc/.tab/.txt
Poids de la Machine: 28kg (emballage compris)
Application principale: graver pour le bois, le bambou, le PCB normal, le PVC, le PMMA, le plastique, le bambou, le panneau duotone (ABS) et autres non métalliques, peut également graver sur l'or, l'argent, le cuivre, aluminium,Pb, etc. surface métallique souple, mais pas fraisage
3040Z-DQ avantage (comparer avec 3040T + D et modèle 3040T-DJ):
1. Moteur pas à pas de même taille mais plus de couple, et les câbles utilisent un type flexible cnc de meilleure qualité
2. L'alimentation électrique utilise un transformateur à anneau, plus anti-interférence et utilise un contrôleur plus puissant
3. Nouveau moteur de broche de 11000rpm, et peut allumer et éteindre la broche par mach3 et PWM contrôle de vitesse de broche. Plus stable longue durée de travail
Vis à billes 4.3 axes SFU1204
Matériau en aluminium 5.95% produit par moulage par extrusion, plus beau et de qualité
6. Ajoutez la fonction de réglage de l'outil de l'axe Z, laissez l'utilisateur se sentir mieux
2. La Conversion RTM 200 LPT (DB25 parallèle) au port USB peut utiliser le logiciel Mach3
1.1 présentation des produits
Novusun CNC est engagé dans l'industrie du contrôle numérique depuis 7 ans, spécialisé dans la recherche, le développement et la production de divers systèmes de contrôle CNC de haute qualité et de haute fiabilité. Nous fournissons le moteur cc sans balais, le pilote de moteur pas à pas et également 1 à 6 contrôleurs de mouvement CNC aixs.
C'est le contrôleur de mouvement à 4 axes que nous avons passé 4 ans à concevoir.
NVUM_LPTv1.1 supporte le logiciel Mach3 et le port série MPG, via USB pour communiquer avec l'ordinateur.
Le contrôleur de mouvement adopte le cadre de conception du bras. La conception du bras comprend la communication, le code d'analyse, l'algorithme sous-jacent et la régénération du pouls. Conception rationnelle, contrôle fiable, fonctionnement pratique.
Ce manuel présente le fonctionnement, la connexion et le calendrier d'utilisation de notre contrôleur de mouvement professionnel pour machine à graver. Grâce à beaucoup de dessins, les utilisateurs peuvent apprendre rapidement à utiliser ce contrôleur de mouvement.
1.2 spécifications du produit
Support USB;
Interface d'entrée à 5 ports pour les données numériques ordinaires;
Interface de sortie à 3 ports pour les données numériques ordinaires;
1 port 0-10V broche vitesse interface de sortie analogique (peut passer à la sortie PWM);
Peut prendre en charge les systèmes pas à pas à 4 axes, sortie d'impulsion de 200KHz pour chaque axe;
Puce de contrôle de mouvement du bras;
Compatible avec l'entrée MPG, prend en charge l'affichage numérique MPG de notre société.
1.3 produits apparence et taille
Le contrôleur de mouvement est avec la structure de coque en plastique. L'apparence du contrôleur comme le montre la Figure 1-1:
La taille globale des produits est de 57mm * 54mm * 22mm;
2.1 caractéristiques du produit:
1) prend en charge USB, remplace le port LPT;
2) contrôle jusqu'à 6 axes simultanément;
3) fonctionne avec le logiciel Mach3 via le plug-in;
4) jusqu'à 200Khz;
5) connexion USB au PC de contrôle;
6) communication rapide avec tampon de données pour un fonctionnement robuste et stable.
7) interface d'entrée à 5 ports pour les données numériques ordinaires;
8) interface de sortie à 3 ports pour les données numériques ordinaires;
9) 1 port 0-10V broche vitesse interface de sortie analogique (peut passer à la sortie PWM);
10) supporte les systèmes pas à pas à 4 axes, sortie d'impulsion de 200KHz pour chaque axe;
11) puce de contrôle de mouvement de bras;
12) Compatible avec l'entrée MPG (remarque: cette entrée MPG ne peut prendre en charge que l'affichage numérique MPG de notre société, MPG d'une autre marque non pris en charge).
