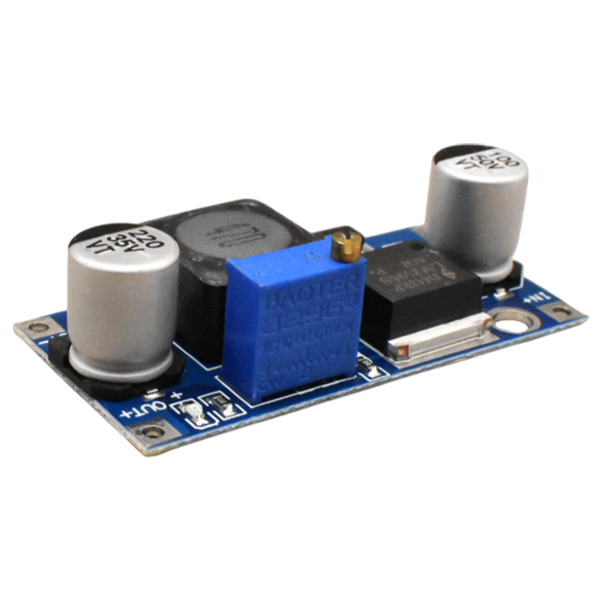

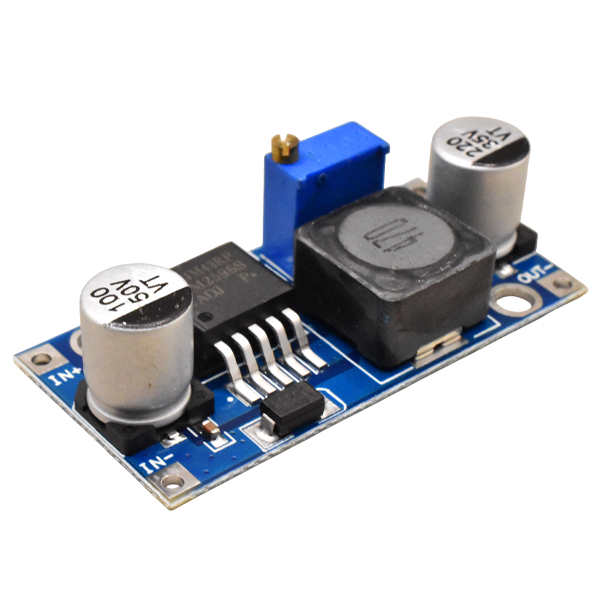

C'est un module basé sur le LM2596. Il fournit toutes les fonctions d'un régulateur abaisseur à découpage, capable de piloter une charge de 3A avec une excellente régulation de la charge.
Caractéristiques :
Modèle : LM2596
Tension d'entrée : DC 3V - 40V
Tension de sortie : DC 1.5V - 35V (réglable)
Courant de sortie : 3A (max)
Efficacité de conversion : 92% (max)
Fréquence de commutation : 65KHz
Rectification : rectification non synchrone
Propriété du module : module buck non Température isolé
de fonctionnement : -45 ℃ à + 85 ℃
Régulation de charge : ± 0.5%
Régulation de tension : ± 2.5%
L'efficacité peut aller jusqu' à 92% et le courant de sortie maximal jusqu'à 3A
- Poids:21g
- Dimension:64mm x 38mm x 11mm
Remarque :
1. La tension d'entrée doit être supérieure de 1,5 V à la tension de sortie, sans boost
2. N'inversez pas l'interface d'entrée et de sortie
3. Gardez la sortie sous 2.5A et utilisez un dissipateur de chaleur lorsque vous travaillez longtemps
Domaines d'application :
Régulateur abaisseur de tension 3A.
Alimentation pour instruments portables
