Débitmètre eau/liquide

5 400 CFA

Ce capteur liquide est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de qui a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec.

Ce capteur liquide est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de qui a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec. Le capteur est livré avec trois fils : rouge (alimentation 5-24VDC), noir (masse) et jaune (sortie d'impulsion à effet Hall). En comptant les impulsions de la sortie du capteur, vous pouvez facilement suivre le mouvement du fluide : chaque impulsion est d'environ 2,25 millilitres. Notez qu'il ne s'agit pas d'un capteur de précision, et la fréquence du pouls varie un peu en fonction du débit, de la pression du fluide et de l'orientation du capteur. Il faudra un étalonnage soigneux si une précision supérieure à 10% est requise. Cependant, c'est parfait pour les tâches de mesure de base !

DÉTAILS TECHNIQUES :

  • Tension de fonctionnement : 5 à 18 V CC
  • Consommation de courant maximale : 15 mA à 5 V
  • Débit de travail : 1 à 30 litres / minute
  • Plage de température de travail : -25 à 80 °C
  • Plage d'humidité de travail : 35 % -80 % HR
  • Pression d'eau maximale : 2,0 MPa
  • Sortie rapport cyclique : 50% + -10%
  • Temps de montée en sortie : 0,04us Temps de descente en sortie : 0,18us
  • Caractéristiques d'impulsion de débit : Fréquence (Hz) = 7,5 * Débit (L/min)
  • Impulsions par litre : 450
  • Durabilité : minimum 300 000 cycles
  • Dimensions : 6,2 x 3,5 x 3,5 cm ;
  • Poids : 52 grammes

Aucun tutoriel trouvé.

Pour plus de cours et de tutoriels, visitez notre plateforme YoupiLab Education.


Produits similaires
Gradateur tactile capacitif
 BACKORDER

Gradateur tactile capacitif

 SKU 7321
En rupture de stock
1 740 CFA
Jauge de contrainte de résistance BF350
 BACKORDER

Jauge de contrainte de résistance BF350

 SKU 7323
En rupture de stock
261 CFA
Capteur à effet Hall SS49E
 BACKORDER

Capteur à effet Hall SS49E

 SKU 7324
En rupture de stock
870 CFA
Capteur de vitesse infrarouge à fente (capteur vitesse de moteur)
 BACKORDER

Capteur de vitesse infrarouge à fente (capteur vitesse de moteur)

 SKU 7330
En rupture de stock
522 CFA
Capteur de pH liquide
 BACKORDER

Capteur de pH liquide

 SKU 7333
En rupture de stock
25 000 CFA
Module RS232

Module RS232

 SKU 8008
En stock
1 200 CFA
Convertisseur de niveau logique 3,3V - 5V
 BACKORDER

Convertisseur de niveau logique 3,3V - 5V

 SKU 8063
En rupture de stock
400 CFA
Module wifi Esp-12S
 BACKORDER

Module wifi Esp-12S

 SKU 8074
En rupture de stock
2 000 CFA
Lecteur MP3 série
 BACKORDER

Lecteur MP3 série

 SKU 8077
En rupture de stock
2 900 CFA

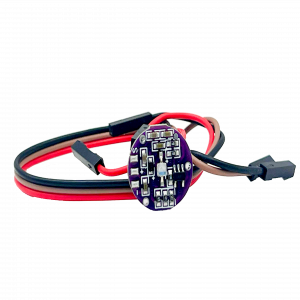

Pulse rate sensor
