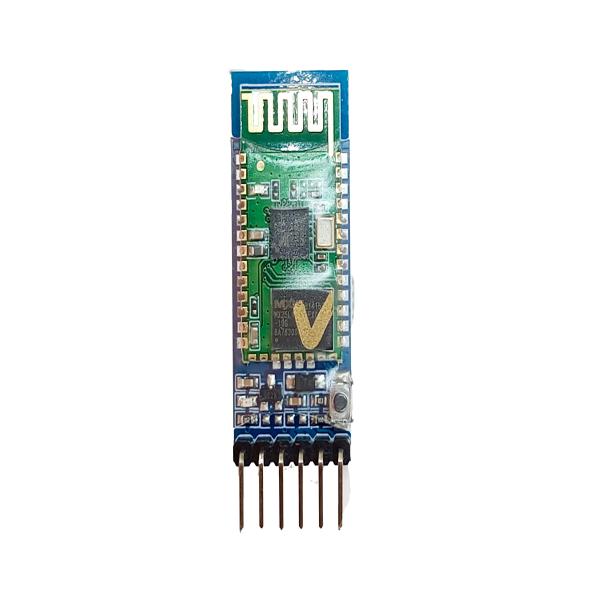

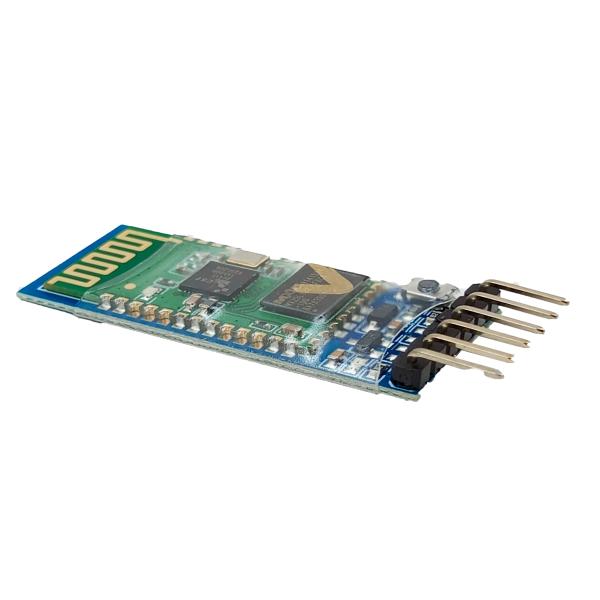

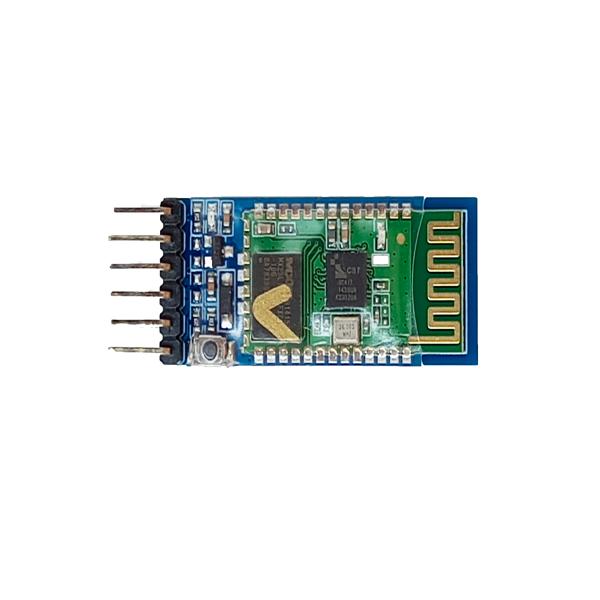

Module Bluetooth HC-05

4 290 CFA

Le module HC-05 est un module Bluetooth SPP (Serial Port Protocol) facile à utiliser, conçu pour une configuration transparente de la connexion série sans fil. Le module Bluetooth du port série est entièrement qualifié Modulation Bluetooth V2.0 + EDR (Enhanced Data Rate) 3Mbps avec émetteur-récepteur radio 2,4 GHz complet et bande de base. Il utilise le système Bluetooth monopuce CSR Bluecore 04-External avec technologie CMOS et avec AFH (fonction de saut de fréquence adaptative).

  Me tenir informé via WhatsApp

Le module HC-05 est un module Bluetooth SPP (Serial Port Protocol) facile à utiliser, conçu pour une configuration transparente de la connexion série sans fil. Le module Bluetooth du port série est entièrement qualifié Modulation Bluetooth V2.0 + EDR (Enhanced Data Rate) 3Mbps avec émetteur-récepteur radio 2,4 GHz complet et bande de base. Il utilise le système Bluetooth monopuce CSR Bluecore 04-External avec technologie CMOS et avec AFH (fonction de saut de fréquence adaptative).

Détails techniques:

Protocole Bluetooth: spécification Bluetooth v2.0 + EDR

Fréquence: bande ISM 2,4 GHz

Modulation: GFSK (Gaussian Frequency Shift Keying)

Puissance d'émission: 4dBm,

Sensibilité de classe 2: -84 dBm à 0,1%

Vitesse BER: asynchrone: 2,1 Mbps (max) / 160 kbit / s, synchrone: 1 Mbps / 1 Mbps

Sécurité: authentification et cryptage

Profils: port série Bluetooth CSR puce: Bluetooth v2.0

Bande de vagues: 2,4 GHz 2,8 GHz,

Protocole de bande ISM: Bluetooth V2.0

Classe de puissance: (+ 6dbm)

Sensibilité de réception: -85dBm

Tension: 3,3 (2,7 V4,2 V)

Courant: Paring - 35mA, Connecté - 8mA

Température: -40C ~ + 105C

Débit en bauds défini par l'utilisateur: 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800,921600, 1382400.

Dimension: 26,9 mm * 13 mm * 2,2 mm

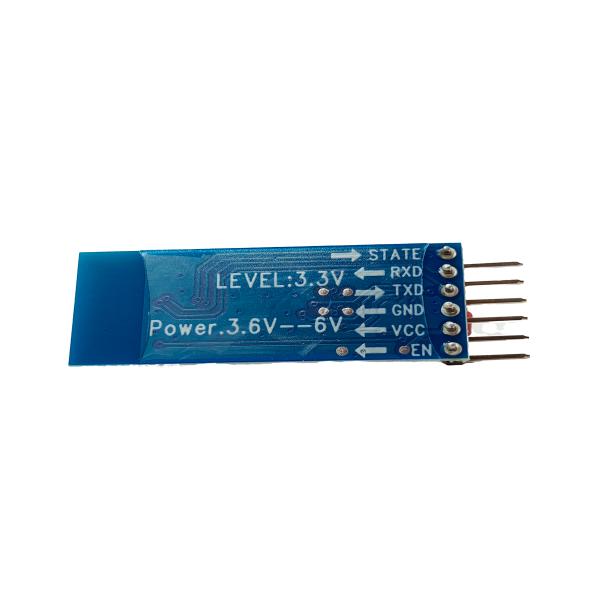

Brochage

Le module Bluetooth HC-05 présente 6 broches pour permettre d’établir la connexion.
VCC broche d’alimentation. Directement connectée à la broche 5V de l’Arduino.
GND masse. Directement connectée à la broche GND de l’Arduino
RX broche de réception. Directement connecté à la broche de transmission (TX) de l’Arduino
TX broche de transmission. Directement connecté à la broche de réception (RX) de l’Arduino
State retourne 1 lorsque le module est connecté
Key ou EN doit être alimentée pour entrer dans le mode de configuration et ne doit pas être connecté pour être en mode communication
