Module Horloge PCF8563
1 000 CFA

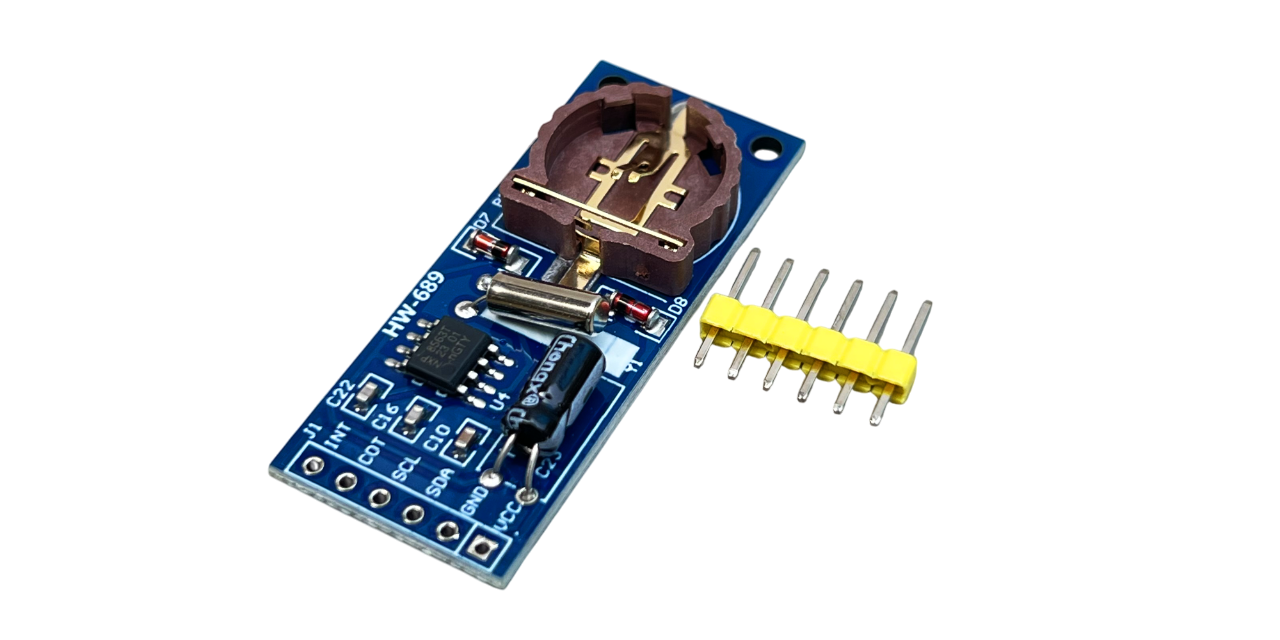

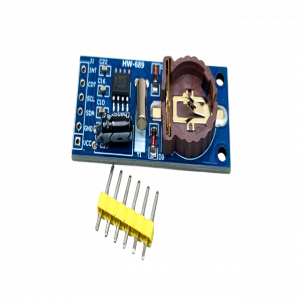

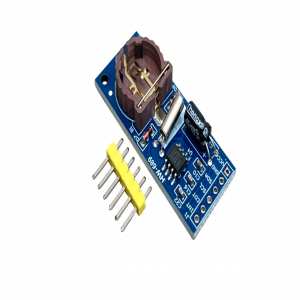

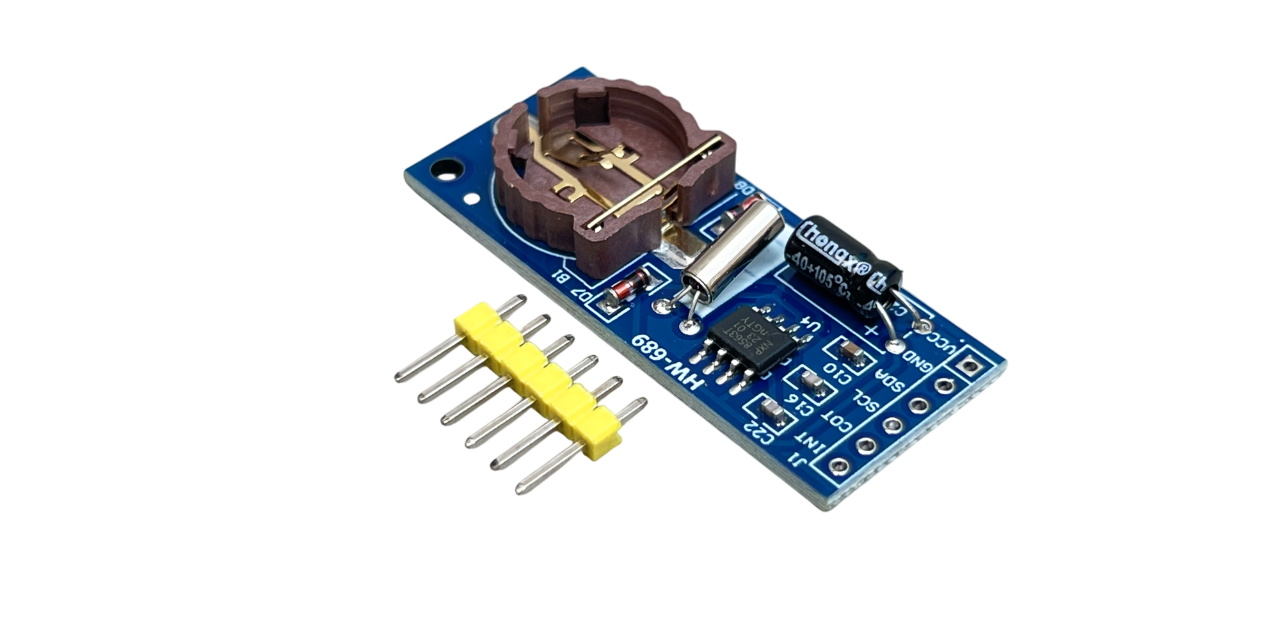

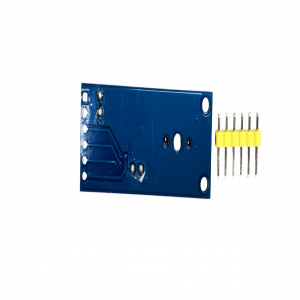

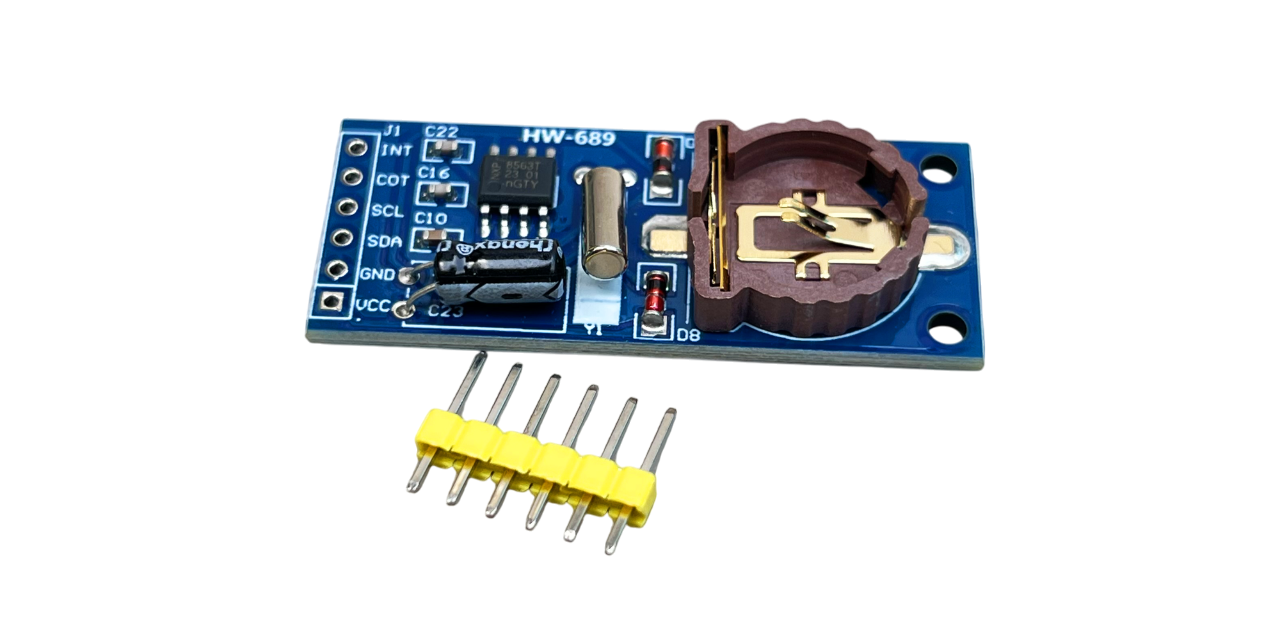

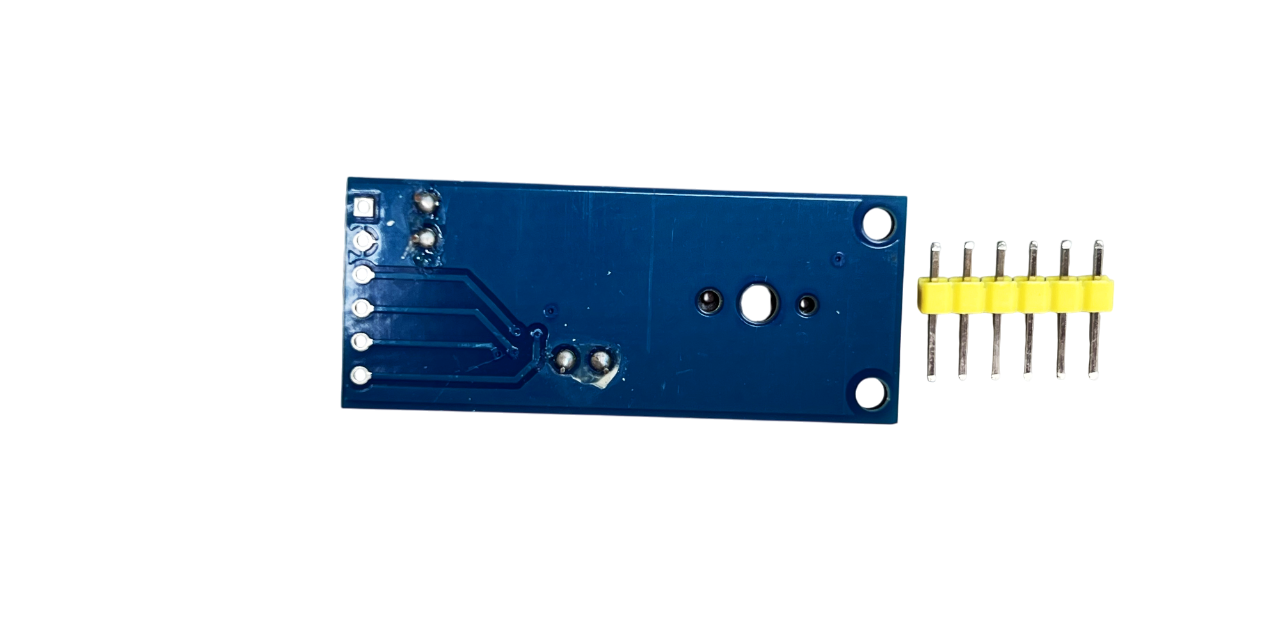

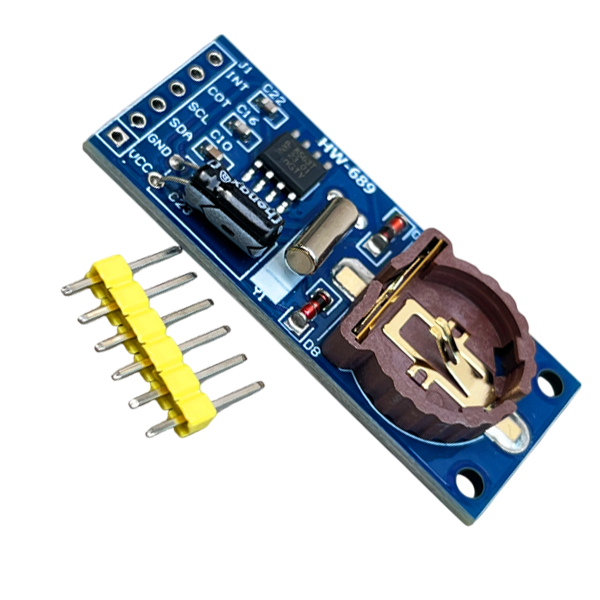

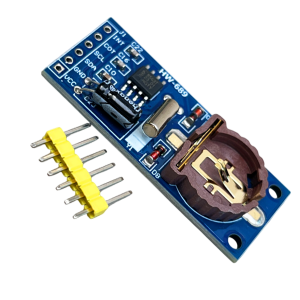

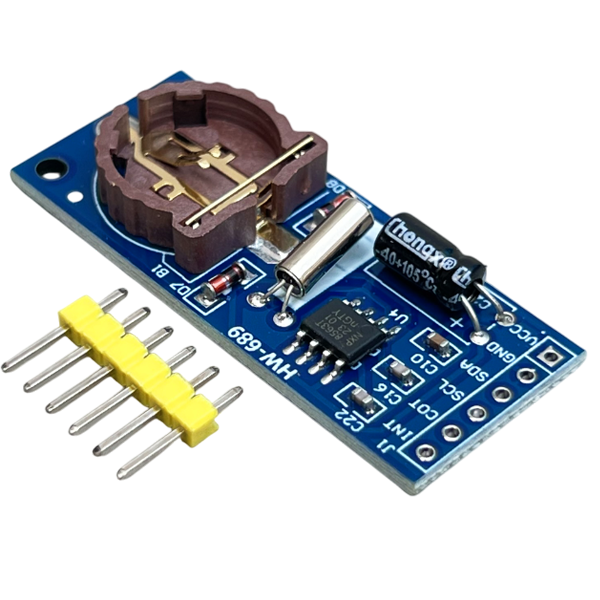

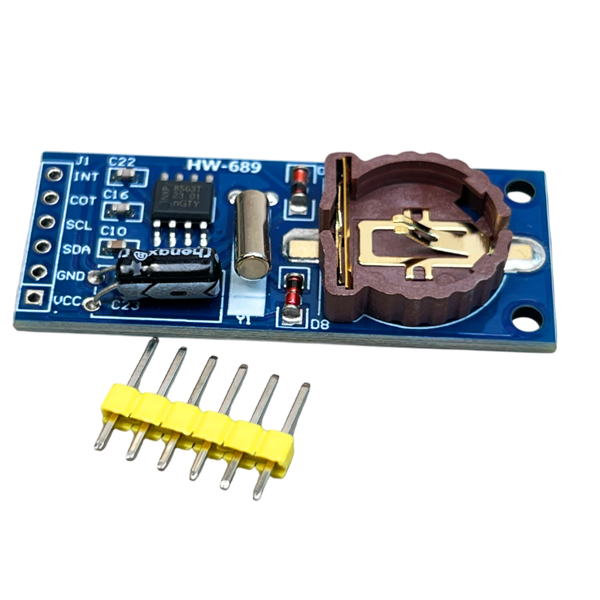

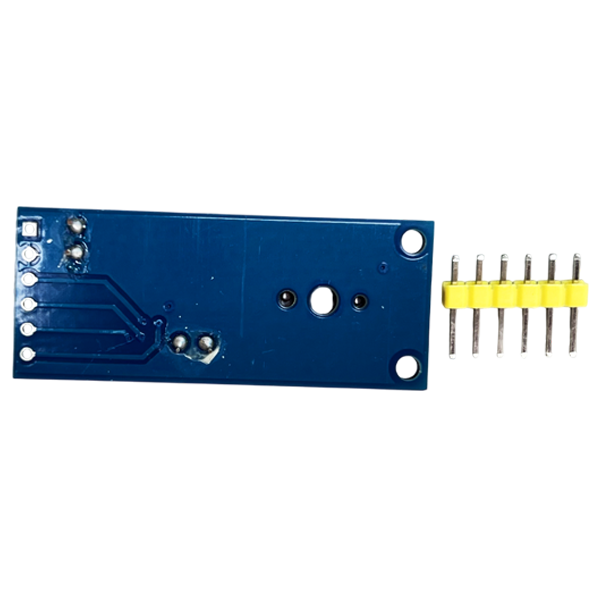

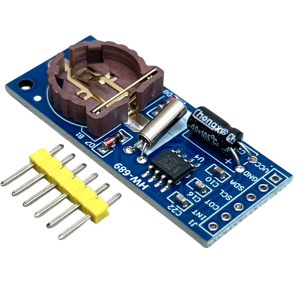

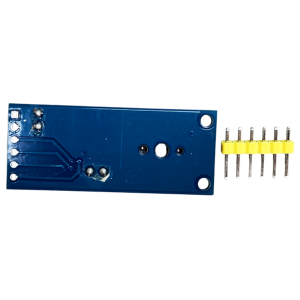

Le module PCF8563 (ou PCF8563T) est un module horloge en temps réel (RTC) basé sur le circuit intégré PCF8563 de NXP Semiconductors. Ce module est largement utilisé pour fournir une fonction d'horloge précise dans les systèmes électroniques.
Le module PCF8563 (ou PCF8563T) est un module horloge en temps réel (RTC) basé sur le circuit intégré PCF8563 de NXP Semiconductors. Ce module est largement utilisé pour fournir une fonction d'horloge précise dans les systèmes électroniques. Le PCF8563 est un circuit intégré RTC qui intègre une horloge en temps réel avec une précision de l'ordre de la seconde. Il utilise une horloge interne basée sur un oscillateur à quartz pour maintenir l'heure et la date. Il dispose également de registres pour stocker l'heure, la date, l'alarme et d'autres informations relatives au temps. Le module PCF8563 comprend généralement une petite batterie de secours pour maintenir l'heure et la date même en cas de coupure de courant. Cette batterie permet au module de continuer à fonctionner indépendamment de l'alimentation principale. Le PCF8563 est une horloge/calendrier temps réel CMOS optimisé pour une faible consommation d'énergie. Une sortie d'horloge programmable, une sortie d'interruption et un détecteur de tension basse sont également fournis. Toutes les adresses et données sont masquées en série via un bus I2C bidirectionnel à deux lignes. La vitesse maximale du bus est de 400 kbits/s. Le registre d'adresses de mots intégré est incrémenté automatiquement après chaque octet de données écrit ou lu. La vitesse maximale du bus est de 400 kbits/s. Le registre d'adresses de mots intégré est incrémenté automatiquement après chaque octet de données écrit ou lu. La vitesse maximale du bus est de 400 kbits/s. Le registre d'adresses de mots intégré est incrémenté automatiquement après chaque octet de données écrit ou lu.
Caractéristiques :
- Fournit l'année, le mois, le jour, le jour de la semaine, les heures, les minutes et les secondes sur la base d'un cristal de quartz de 32,768 kHz
- Plage de tension d'alimentation de fonctionnement : 1,0 à 5,5 V
- Courant de secours faible ; typique 0,25μA à VDD= 3,0 V et Tamb=25°C
- Interface bus I2C bifilaire 400 kHz (à VDD= 1,8 à 5,5 V)
- Sortie d'horloge programmable pour périphériques : 32,768 kHz, 1024 Hz, 32 Hz et 1 Hz
- Fonctions d'alarme et de minuterie
- Développeur de tension basse
- Condensateur oscillateur intégré
- Réinitialisation interne à la mise sous tension
- Adresse esclave du bus I2C : lire A3H ; rédacteur A2H
- Ouvrir la broche d'interruption de vidange
Applications:
- Téléphones portables
- Instruments portables
- Télécopieurs
- Produits alimentés par batterie.
