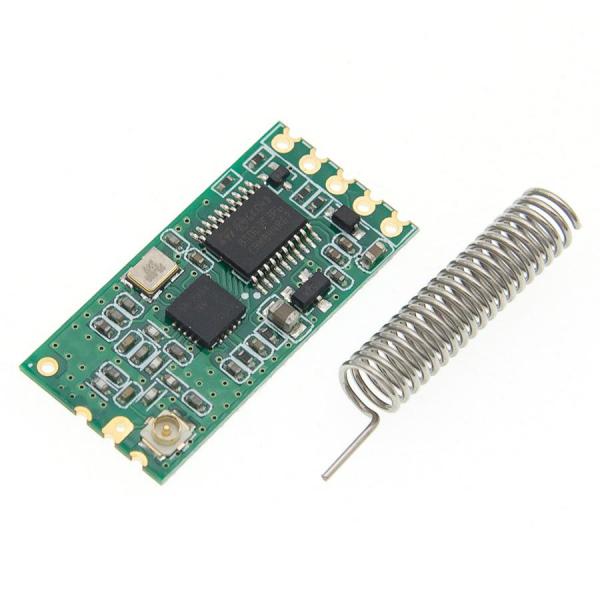

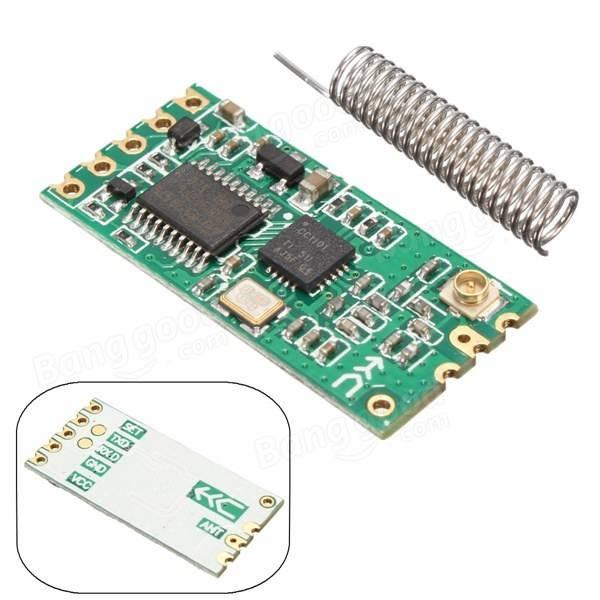

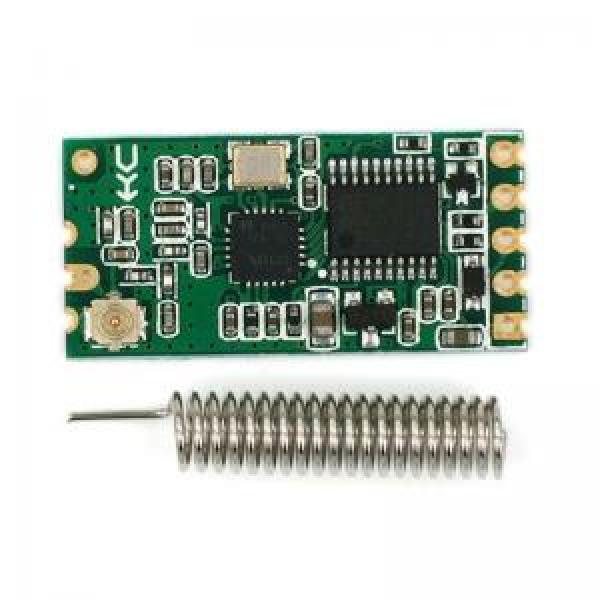

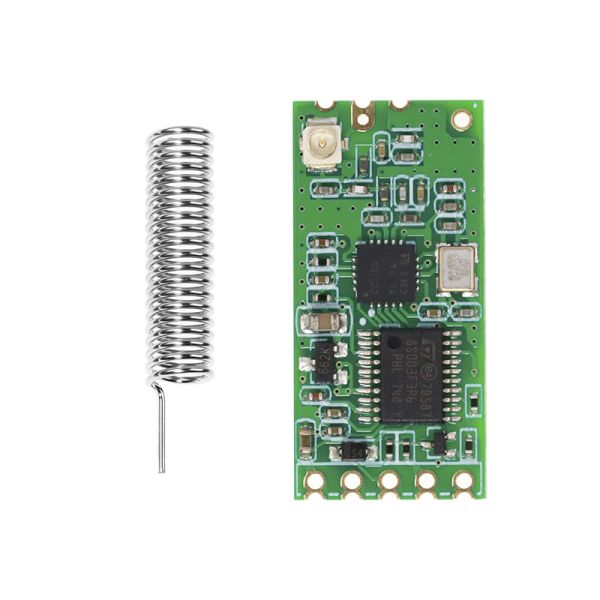

Module UART série RF sans fil HC-11 433 MHz
4 710 CFA
Le module RF série est un émetteur-récepteur FSK transparent à faible coût et hautes performances fonctionnant à 434 MHz. Il présente une petite taille, une puissance de sortie élevée, une sensibilité élevée, une longue distance de transmission et un débit de données de communication élevé avec une configuration automatique pour le changement de communication et le contrôle de la réception et de la transmission des données. Avec l'interface UART, il est facile de réaliser la transmission de données sans fil en fournissant uniquement les données UART. Il est flexible pour les utilisateurs de définir le débit en bauds UART, la fréquence, la puissance de sortie, le débit de données, l'écart de fréquence, la réception de la bande passante, etc. Ce module ne peut pas fonctionner individuellement, au moins 2 pièces seraient nécessaires pour créer la communication.
Le module RF série est un émetteur-récepteur FSK transparent à faible coût et hautes performances fonctionnant à 434 MHz. Il présente une petite taille, une puissance de sortie élevée, une sensibilité élevée, une longue distance de transmission et un débit de données de communication élevé avec une configuration automatique pour le changement de communication et le contrôle de réception et de transmission des données. Avec l'interface UART, il est facile de réaliser la transmission de données sans fil en fournissant uniquement les données UART. Il est flexible pour les utilisateurs de définir le débit en bauds UART, la fréquence, la puissance de sortie, le débit de données, l'écart de fréquence, la réception de la bande passante, etc. Ce module ne peut pas fonctionner individuellement, au moins 2 pièces seraient nécessaires pour créer la communication. Veuillez souder l'antenne comme ci-dessous:
Traits:
- La bande de fréquence est de 434 M
- Plusieurs types de modes de transmission transparents de port série ont des caractéristiques respectives, et le mode est modifié par commande
- Absolument simple d'utilisation
- Faible consommation de courant; le courant de repos est de 80μA, 3,5mA ou 22mA, selon le mode sélectionné
- Toutes les fonctions et tous les paramètres sont modifiés par commande et peuvent être enregistrés en cas de panne de courant
Spécifications
- Fréquence de travail: 434Mhz
- Tension d'alimentation: 3,3 V à 5 V CC
- Distance de communication: 1 m à 40 m en intérieur
- Débit en bauds série: 1,2 Kbps à 115,2 Kbps （par défaut 9,6 Kbps）
- Sensibilité de réception: -112dBm à -95dBm
- Puissance de transmission: -30 dBm à 10 dBm
- Protocole d'interface: UART / TTL
- Température de fonctionnement: -40 ℃ à + 85 ℃
- Dimensions: 27,8 x 14,4 x 4 mm
Brochages
VCC : 3.3V～5V
GND : Masse
RXD : Port d'entrée à niveau TTL
TXD : Port de sortie à niveau TTL
CON : Broche de contrôle de paramétrage, valable pour le niveau bas
ANT1 : Socle d'antenne POB
ANT2 : Antenne
