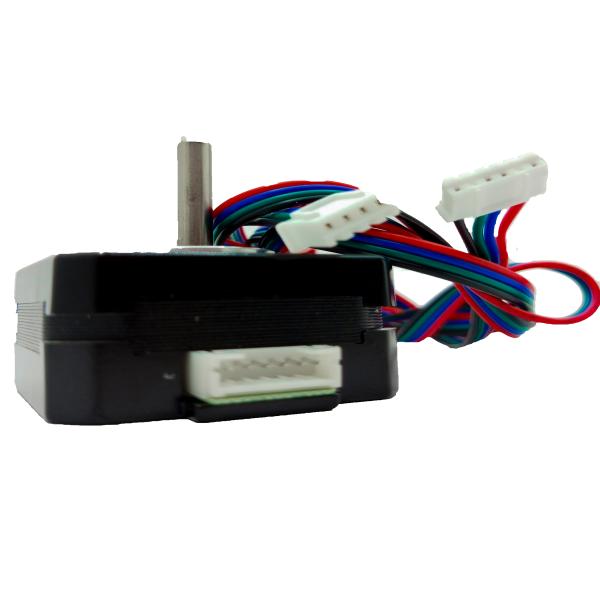

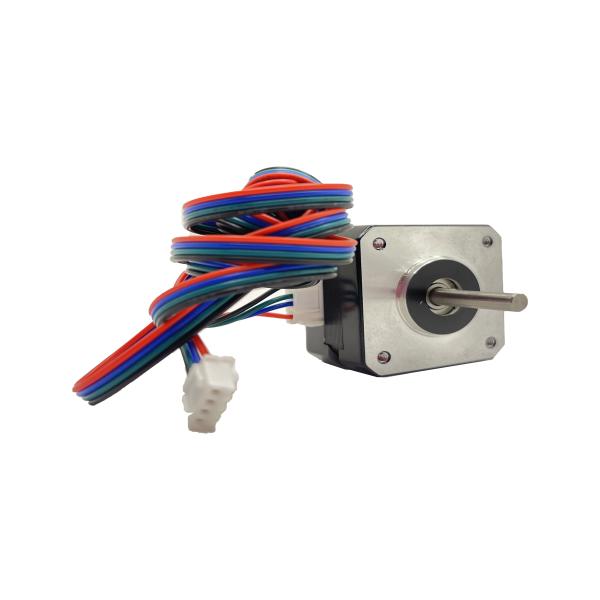

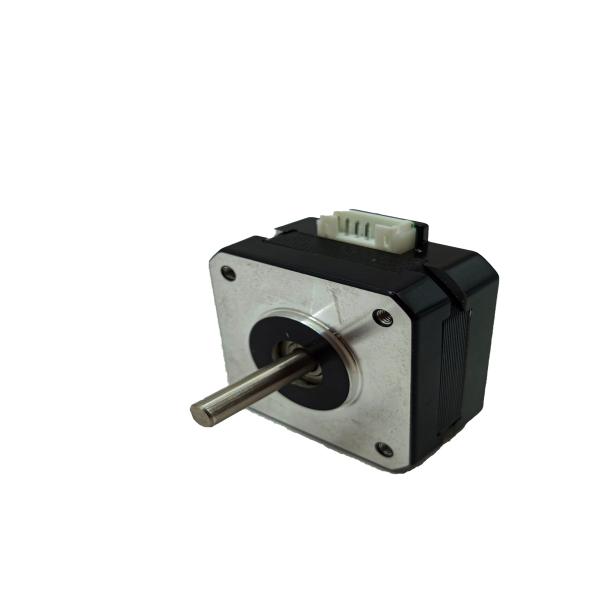

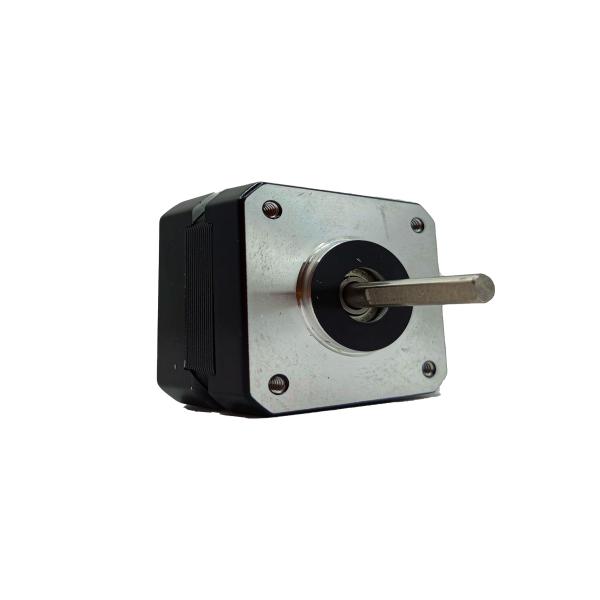

Moteur pas à pas Nema 17 17hs4023
7 500.00 XOF
Le moteur pas à pas Nema 17 est un type de moteur électrique particulièrement apprécié pour sa précision de positionnement. Le moteur Nema 17 17hs4023 du fait de sa taille beaucoup moins long qu'un Nema 17 classique, est indispensable aux montages à entrainement directe grâce à son faible poids de 130g. Ils sont largement utilisés dans de nombreux domaines pour des applications nécessitant un contrôle précis de la position et du mouvement.
Le moteur pas à pas Nema 17 est un type de moteur électrique particulièrement apprécié pour sa précision de positionnement. Il tire son nom de ses dimensions standardisées selon les normes NEMA (National Electrical Manufacturers Association). Le moteur Nema 17 17hs4023 du fait de sa taille beaucoup moins long qu'un Nema 17 classique, est indispensable aux montages à entrainement directe grâce à son faible poids de 130g. Ils sont largement utilisés dans de nombreux domaines pour des applications nécessitant un contrôle précis de la position et du mouvement.
Caractéristiques:
- Phase: entraînement par étapes en deux phases.
- Angle de pas: 1,8 ± 5% ° / Pas.
- Tension: 12V.
- Courant: 700 mA / phase.
- Résistance: 4 ± 10% Ω / Phase.
- Inductance: 3,2 ± 20% mH / phase.
- Couple de maintien: 14 N.cm (1.24 lb.in).
- Couple de détente: 2,2 N.cm (0,2 lb.in).
- Inertie en rotation: 54 g.cm² (0.3 oz.in²).
- Classe d'isolation: B
- Température ambiante requise: -20 à 50 ° C (-4 à 122 ° F).
- Pins:
- Rouge = A +.
- Vert = A.
- Noir = B +.
- Bleu = B.
* Les deux broches non utilisées sont des «broches communes» et sont utilisées en mode unipolaire.
- Dimensions du corps: 41,8 x 41,8 x 23,8 mm (1,65 x 1,65 "x 0,94").
- Diamètre de l'arbre: 5mm.
- Longueur de la tige: 21mm.
- Poids: 130 g (4,6 oz)
Applications:
- positionnement d'axes dans les imprimantes 3D
- les machines CNC
- les caméras de surveillance
- les systèmes d'automatisation industrielle et robotique
- les systèmes de mise au point automatique pour les caméras
- les systèmes de distribution automatique
- les systèmes de suivi solaire pour les panneaux photovoltaïques.
