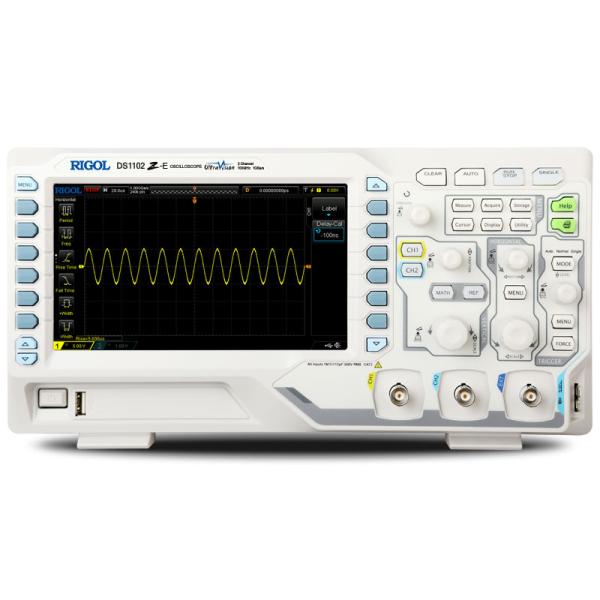

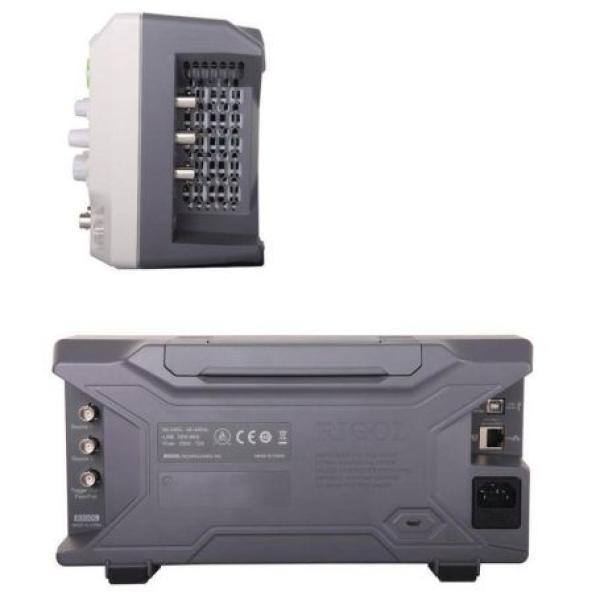

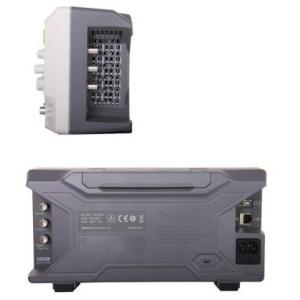

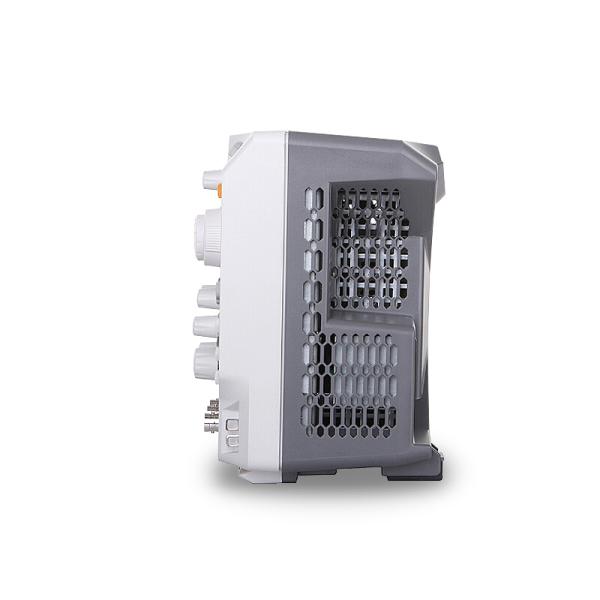

Oscilloscope numérique RIGOL DS1102Z
397 400 CFA
L'oscilloscope numérique RIGOL DS1102Z est un instrument de mesure électronique de pointe qui permet la visualisation, l'analyse et la mesure de signaux électriques. Avec deux canaux d'entrée, une bande passante définie et un taux d'échantillonnage élevé, il garantit une capture précise des formes d'onde. Son écran clair, ses fonctions d'analyse avancées, les options de déclenchement et la connectivité en font un choix idéal pour le dépannage, la recherche, le développement de projets et ...
L'oscilloscope numérique RIGOL DS1102Z est un instrument de mesure électronique de pointe qui permet la visualisation, l'analyse et la mesure de signaux électriques. Avec deux canaux d'entrée, une bande passante définie et un taux d'échantillonnage élevé, il garantit une capture précise des formes d'onde. Son écran clair, ses fonctions d'analyse avancées, les options de déclenchement et la connectivité en font un choix idéal pour le dépannage, la recherche, le développement de projets et l'analyse des signaux électriques. Son interface utilisateur conviviale facilite la configuration et la navigation, tandis que sa mémoire interne permet de stocker des données pour une analyse ultérieure. L'oscilloscope RIGOL DS1102Z trouve des applications dans divers domaines, de l'éducation à l'ingénierie, en passant par la recherche et le développement. Pour une utilisation optimale, référez-vous à la documentation du fabricant pour comprendre toutes ses caractéristiques et capacités.
Caracteristiques:
- Taux d'échantillonnage en temps réel de 1 GSa/s
- jusqu'à 24 Mpts de profondeur de mémoire standard
- 2 canaux analogiques
- Bande passante de 100 MHz
- Taux de capture de forme d'onde maximum de 30 000 wfms/s
- Fonctions d'enregistrement et de lecture de formes d'onde matérielles en temps réel ; jusqu'à 60 000 images d'une forme d'onde peuvent être enregistrées
- Affichage couleur gradué d'intensité
- Faible bruit, plage dynamique verticale de 1 mV/div à 10 V/div
- Écran LCD TFT WVGA (800*480) de 7,0 pouces, avec format d'écran large, image vive, faible consommation d'énergie et longue durée de vie
- Jusqu'à 15 types de déclencheurs, y compris divers déclencheurs de protocole
- Décodage parallèle et plusieurs fonctions de décodage en série standard
- Mesure automatique de 37 paramètres de forme d'onde (avec statistiques)
- Communication Ethernet et USB
- Fonctions FFT utilisant des données d'affichage ou de mémoire
- Luminosité de la forme d'onde réglable
- Réglage automatique de l'affichage de la forme d'onde
Applications:
- Débogage de Circuits Électroniques : Identifie les erreurs, les anomalies et les problèmes de signaux dans les circuits électroniques.
- Test et Validation de Conception : Vérifie les performances et la conformité des conceptions électroniques.
- Analyse de Signaux : Étudie les caractéristiques des signaux tels que les fréquences, les amplitudes et les temps de montée.
- Recherche et Développement : Utilisé pour développer et optimiser des projets électroniques avancés.
- Éducation en Électronique : Enseignement et démonstration des concepts de signaux et de mesures dans les cours d'électronique.
- Tests de Composants : Vérifie le bon fonctionnement et les caractéristiques des composants électroniques.
- Analyse de Protocoles de Communication : Décodage et analyse des signaux de communication pour déboguer les protocoles.
- Vérification de la Performance des Circuits : Évalue les performances des circuits et les réponses aux stimuli.
- Mesure de Formes d'Onde : Capture des formes d'onde complexes pour évaluer les performances des systèmes électroniques.
- Évaluation de la Qualité des Signaux : Vérifie la qualité des signaux tels que les signaux audio, vidéo et RF.
