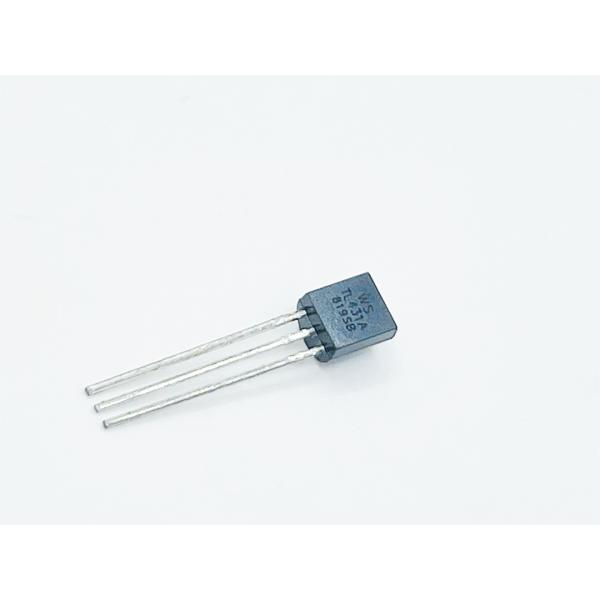

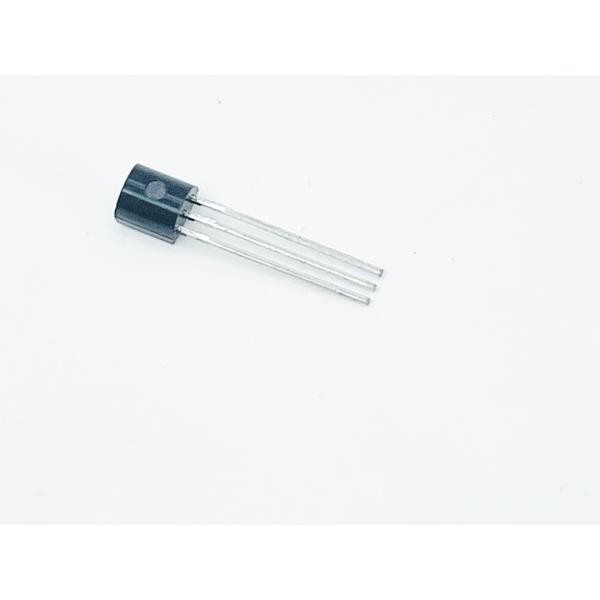

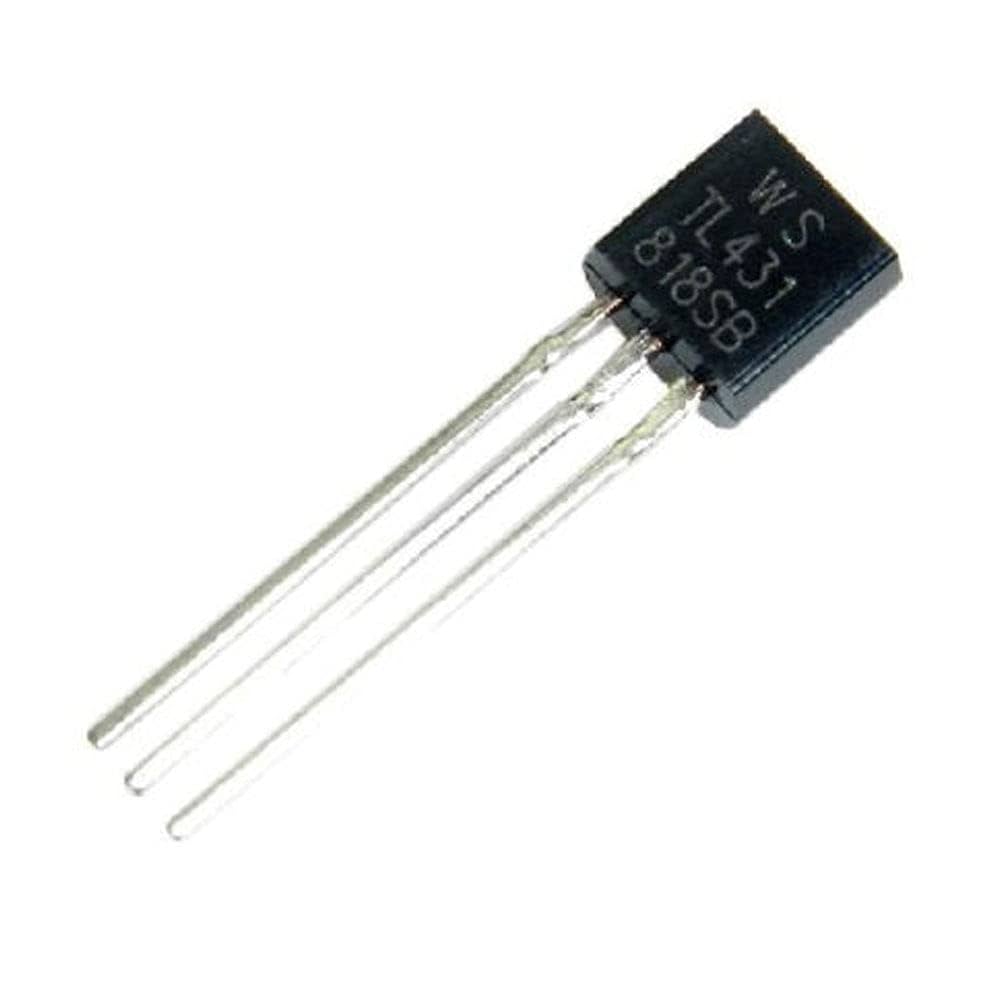

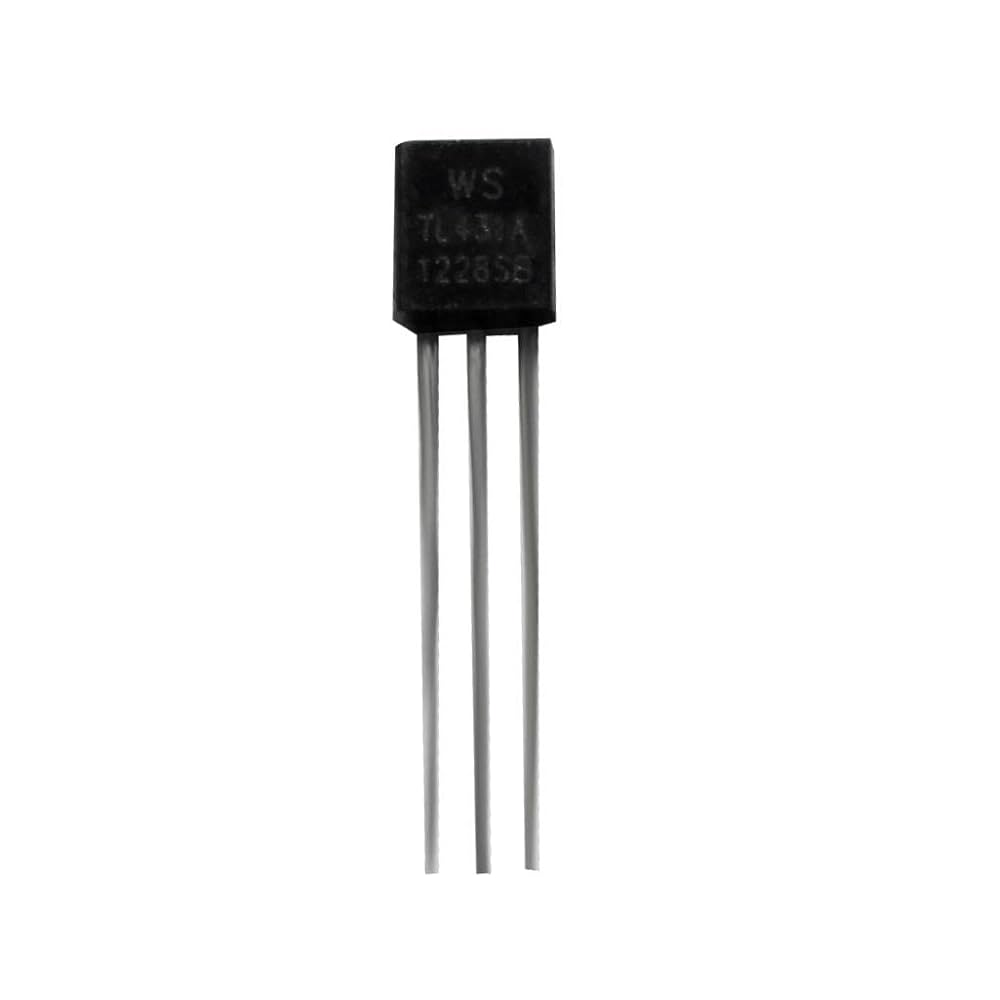

Regulateur Shunt TL431
270 FCFA
La série TL431 est une série de régulateurs ajustables à trois bornes offrant une stabilité thermique garantie sur les plages de températures applicables. La tension de sortie peut être réglée entre VREF (environ 2,5 volts) et 36 volts à l'aide de deux résistances externes. Ces composants présentent une impédance de sortie dynamique typique de 0,2 Ω. Le circuit de sortie actif assure une réponse à l'allumage très rapide, ce qui en fait un excellent substitut aux diodes Zener dans de nombreuses applications.
La série TL431 est une série de régulateurs ajustables à trois bornes offrant une stabilité thermique garantie sur les plages de températures applicables. La tension de sortie peut être réglée entre VREF (environ 2,5 volts) et 36 volts à l'aide de deux résistances externes. Ces composants présentent une impédance de sortie dynamique typique de 0,2 Ω. Le circuit de sortie actif assure une réponse à l'allumage très rapide, ce qui en fait un excellent substitut aux diodes Zener dans de nombreuses applications.
Caractéristiques:
Tension de sortie programmable jusqu'à 36 volts
Impédance de sortie dynamique faible : 0,2 Ω typique
Capacité de courant d'absorption de 1,0 à 100 mA
Coefficient de température équivalent sur toute la plage de 50 ppm/°C typique
Compensation de température pour un fonctionnement sur toute la plage de températures nominales
Tension de bruit de sortie faible
Réponse à l'allumage rapide
