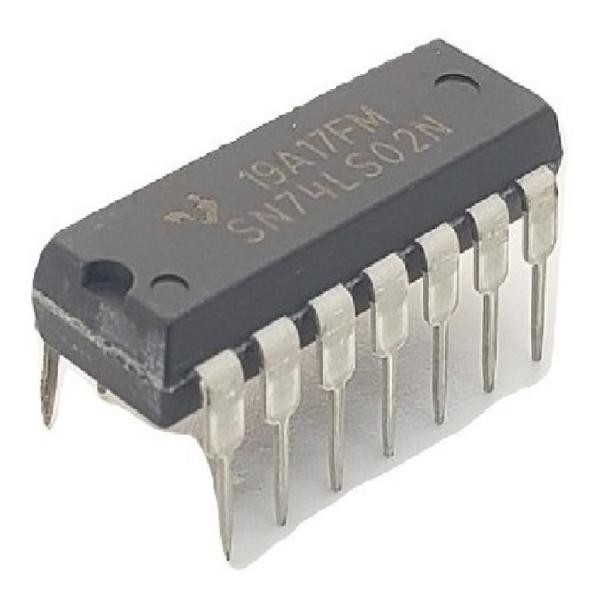

Le circuit intégré SN74LS02 fait partie de la série des circuits intégrés 7400 utilisant la technique TTL. Ce circuit est composé de quatre portes logiques indépendantes NON-OU à deux entrées.
Caractéristiques :
Fonction logique: NOR
Famille logique: LS
Nombre de portes: 4 Gate
Nombre de lignes d'entrée: 2 Input
Nombre de lignes de sortie: 1 Output
Délai de propagation: 22 ns
Tension d’alimentation - Max.: 5.25
Tension d’alimentation - Min.: 4.75
Température de fonctionnement min.: 0 C
Température de fonctionnement max.: + 70
Package/Boîte: PDIP-14
Conditionnement: Tube
Fonction: Quad 2-Input
Hauteur: 4.57 mm
Type d'entrée: TTL
Longueur: 19.3 mm
Type de logique: 2-Input NOR
Nombre de bits: 4 bit
Courant d'alimentation de fonctionnement: 27 uA
Tension d'alimentation de fonctionnement: 5 V
Plage de températures de fonctionnement: 0 C to + 70 C
Type de sortie: TTL
Type de produit: Logic Gates
Série: SN74LS02
