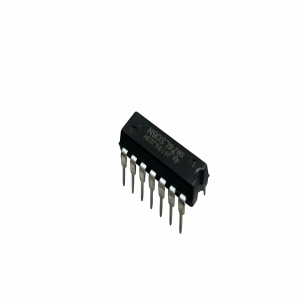

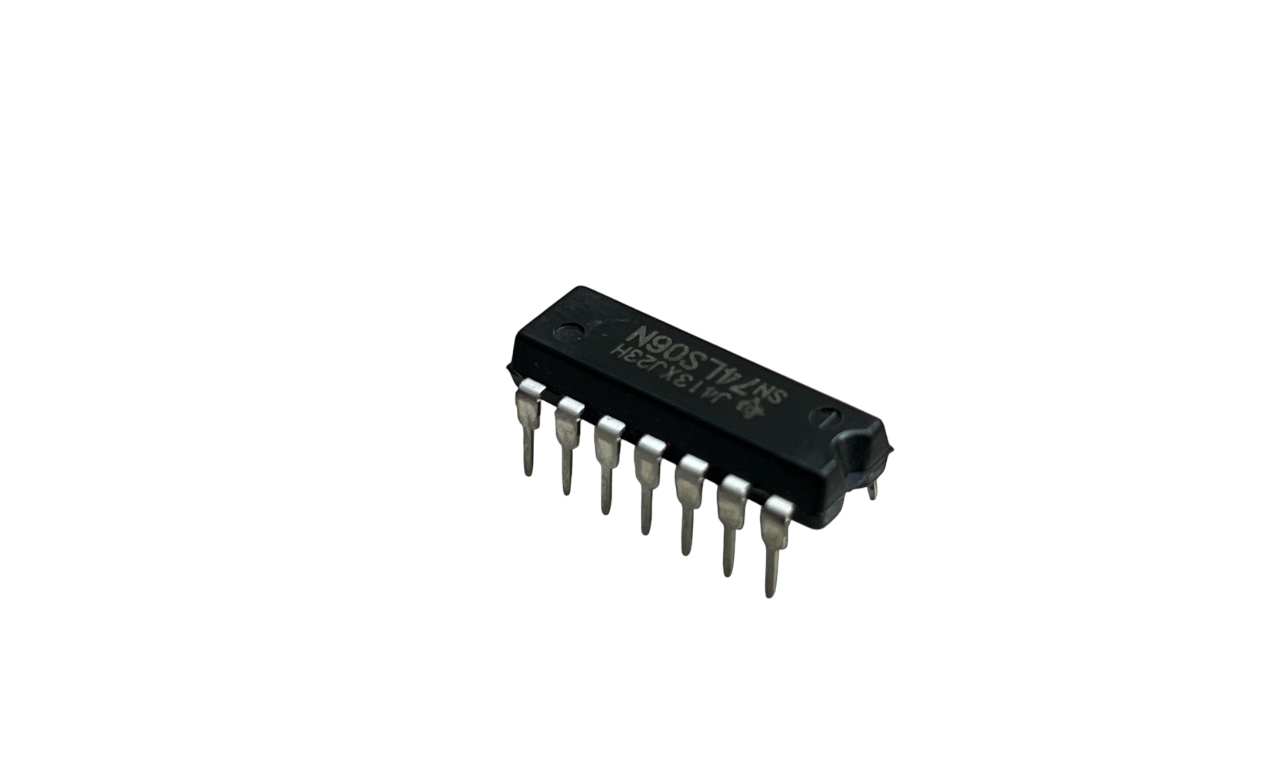

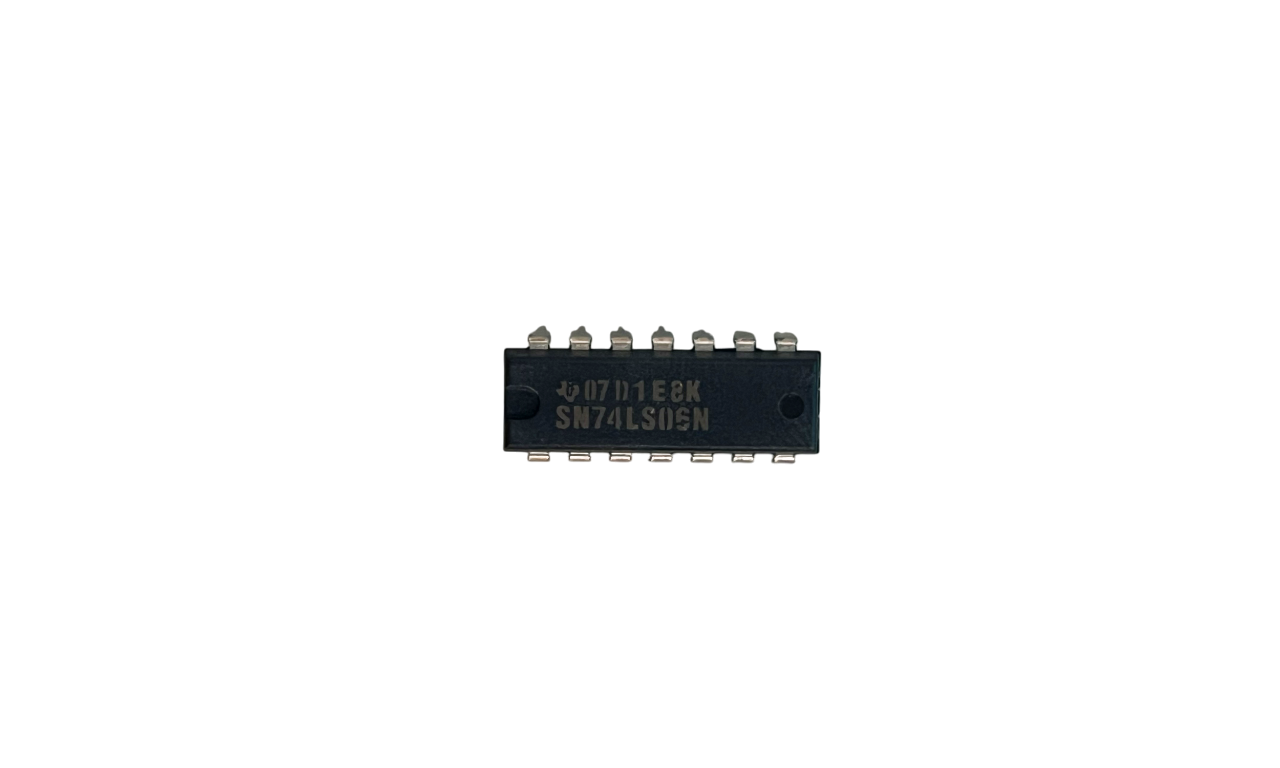

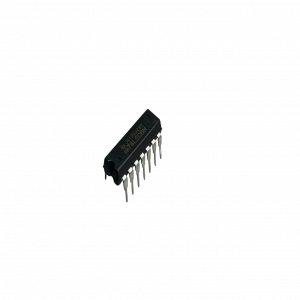

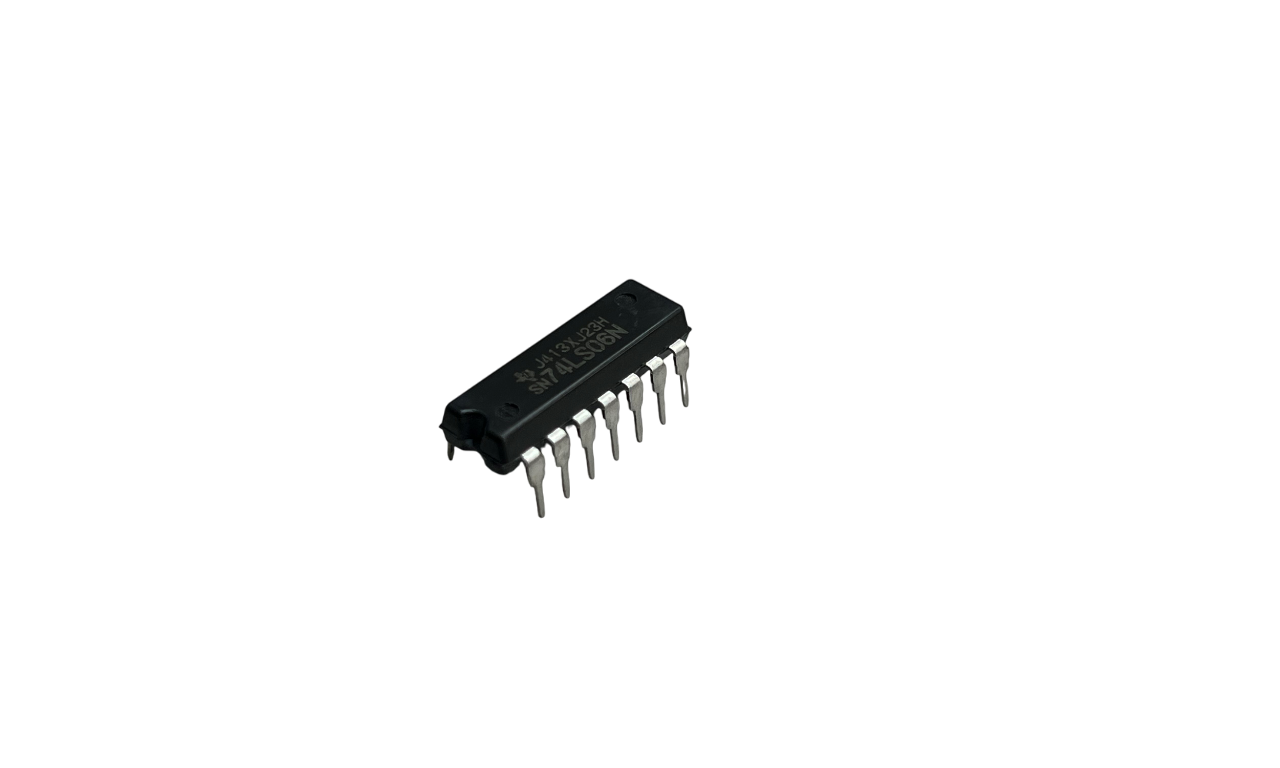

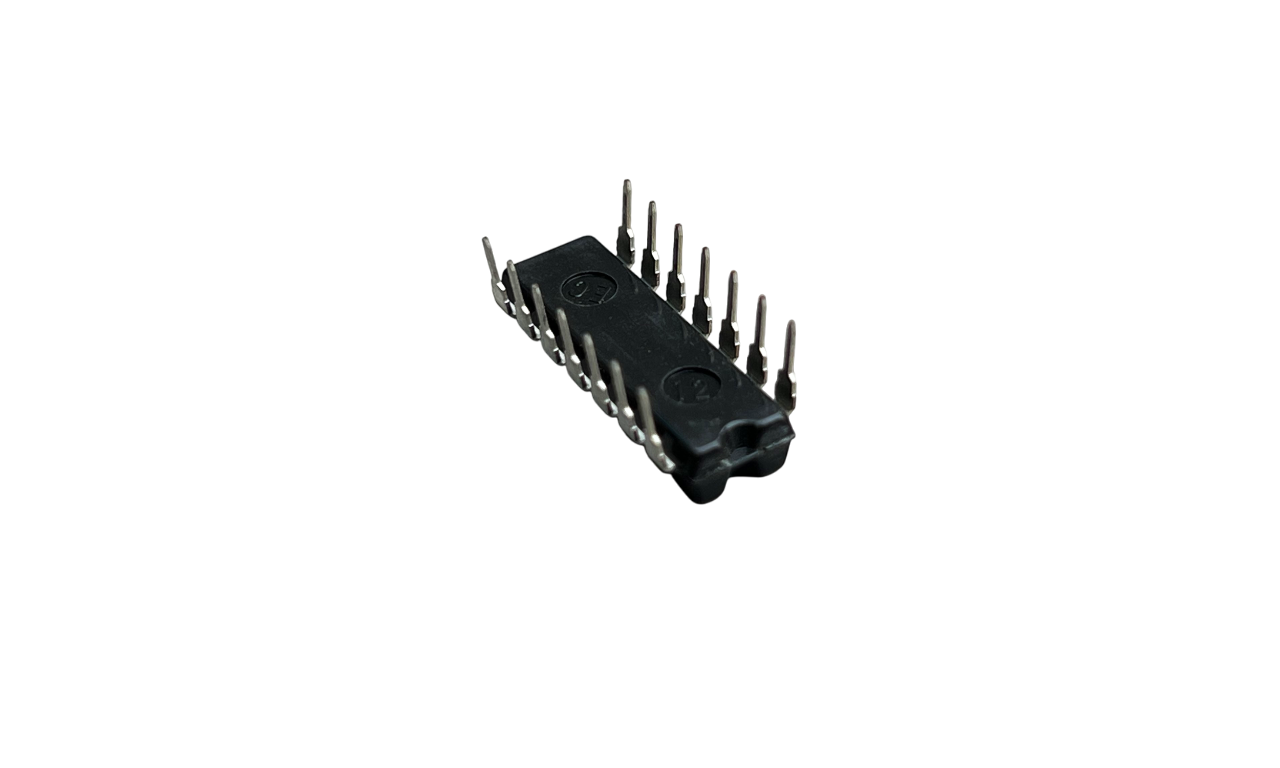

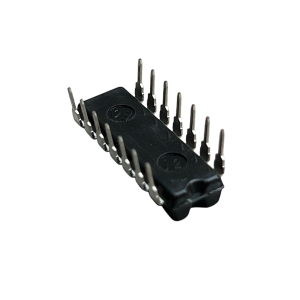

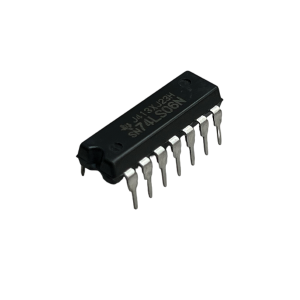

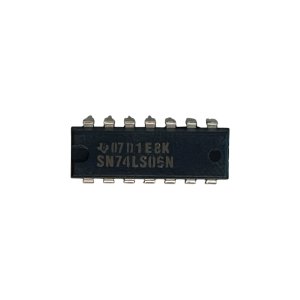

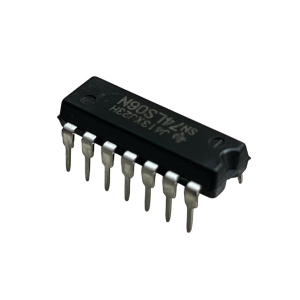

SN74LS06N
705 CFA
Le SN74LS06N est un circuit intégré hex-inverter buffer/driver avec des sorties open-collector, idéal pour les applications où des niveaux de courant et de tension plus élevés sont nécessaires.
Le SN74LS06N est un circuit intégré hex-inverter buffer/driver avec des sorties open-collector, idéal pour les applications où des niveaux de courant et de tension plus élevés sont nécessaires. Il contient six inverseurs indépendants, chacun ayant une sortie open-collector. Les sorties open-collector nécessitent des résistances de pull-up externes pour fonctionner correctement, permettant de connecter plusieurs sorties à un seul point.
Caractéristiques :
- Type de composant : Hex Inverter Buffer/Driver
- Configuration : 6 inverseurs indépendants
- Type de sortie : Open-Collector
- Tension d'alimentation (Vcc) : 4,75V à 5,25V
- Tension de sortie maximale : 30V
- Courant de sortie maximal : 40mA par sortie
- Temps de propagation typique : 10ns
- Boîtier : DIP-14 (Dual In-line Package)
Applications :
- Pilotage de LED
- Interfaces de bus
- Amplificateurs de courant
- Pilotage de relais
