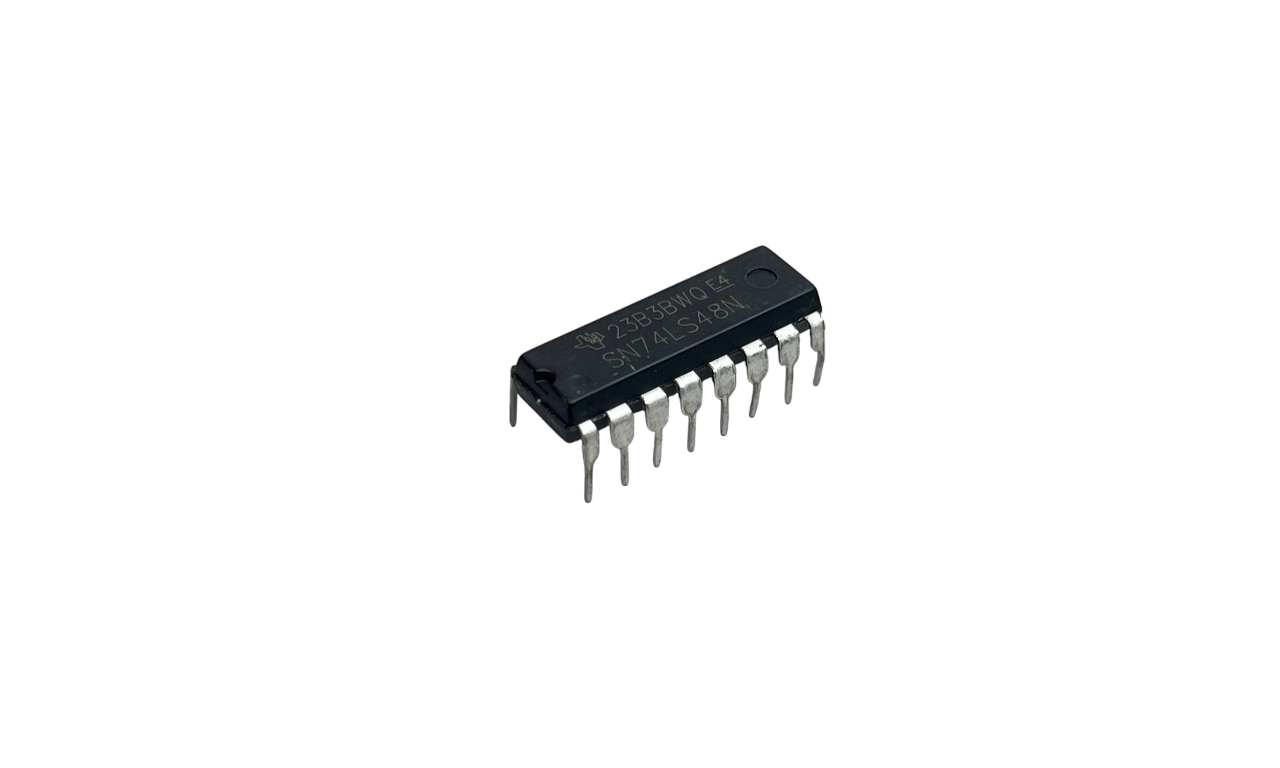

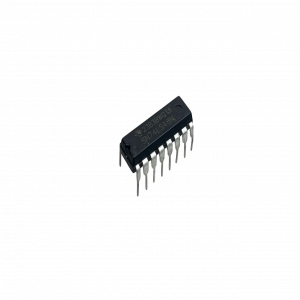

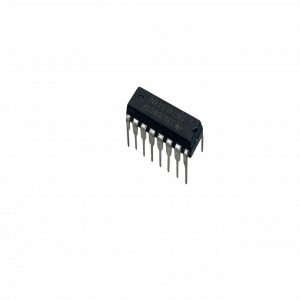

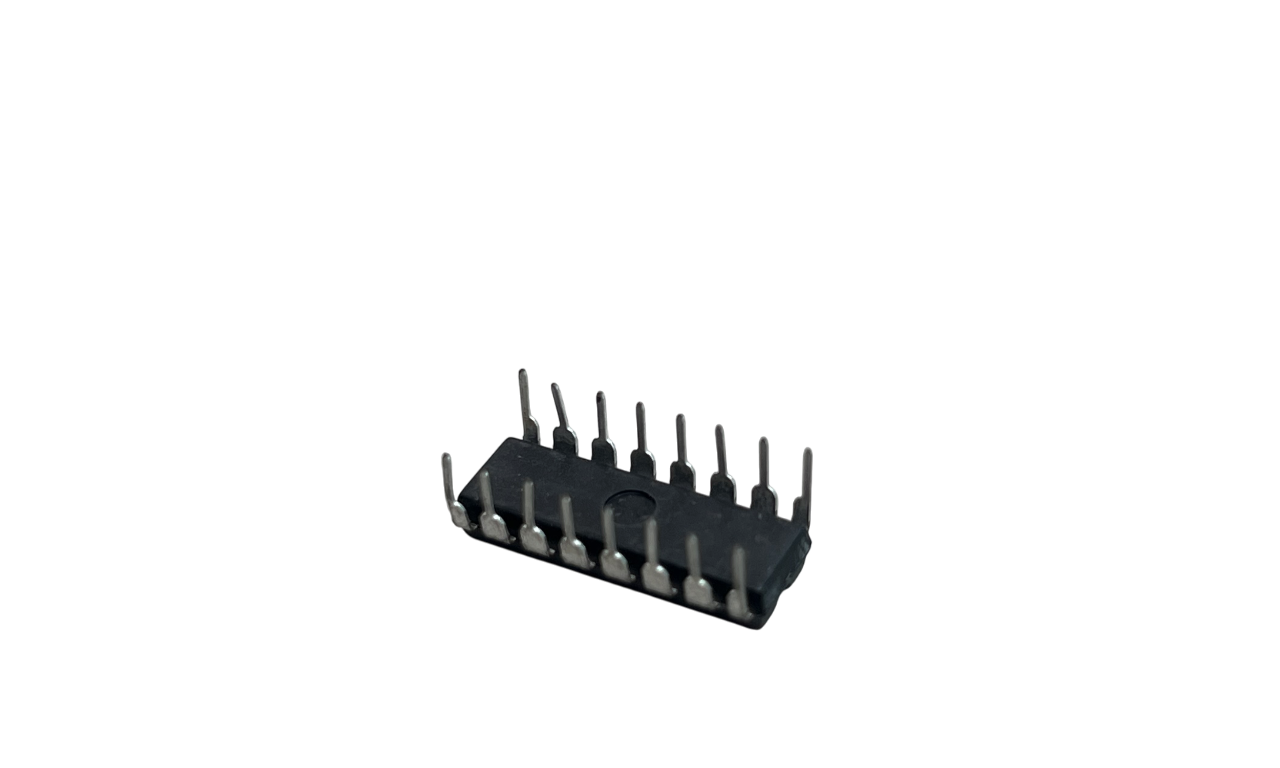

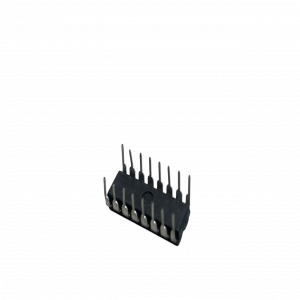

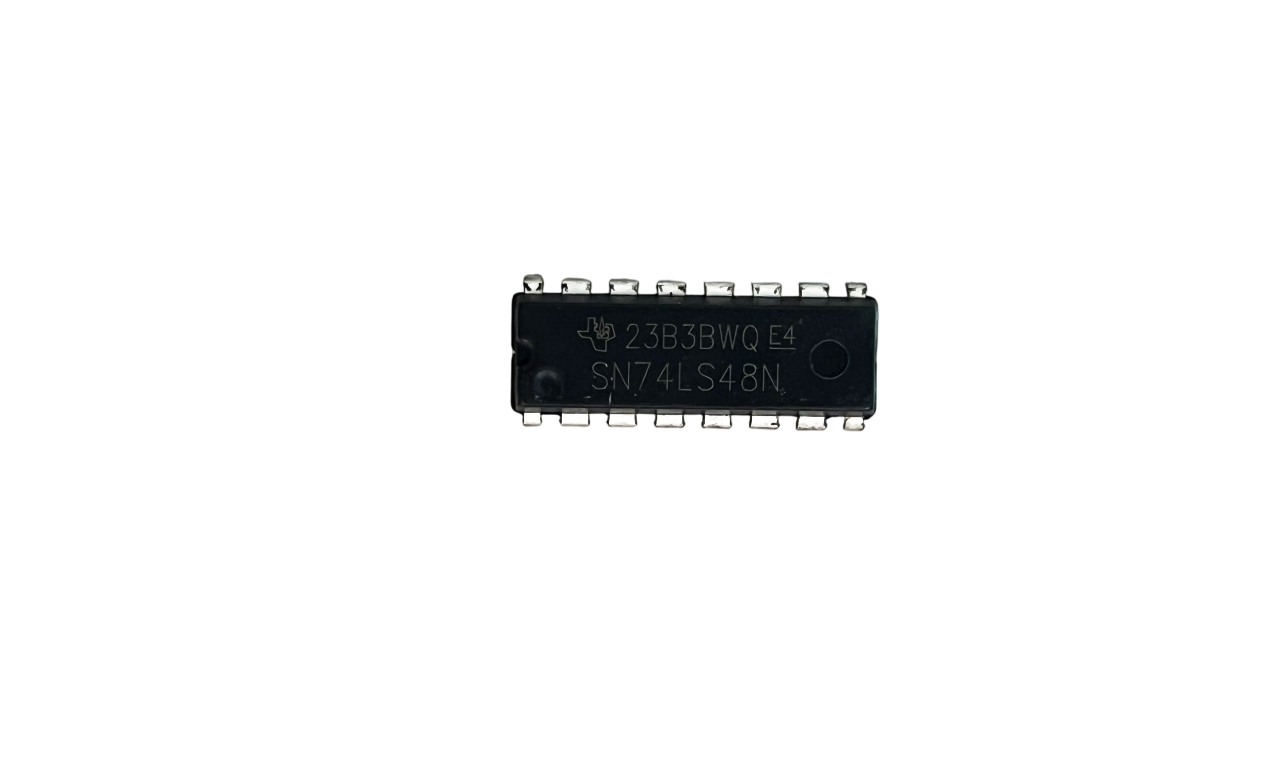

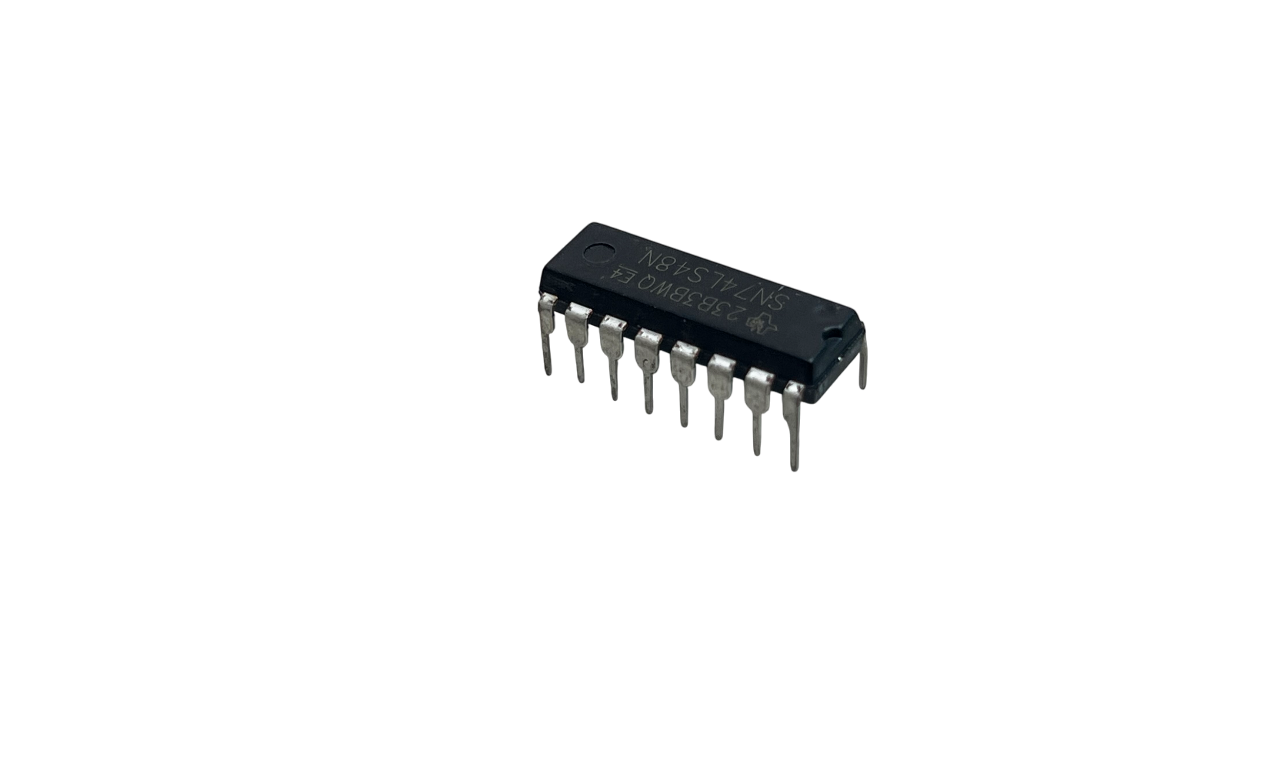

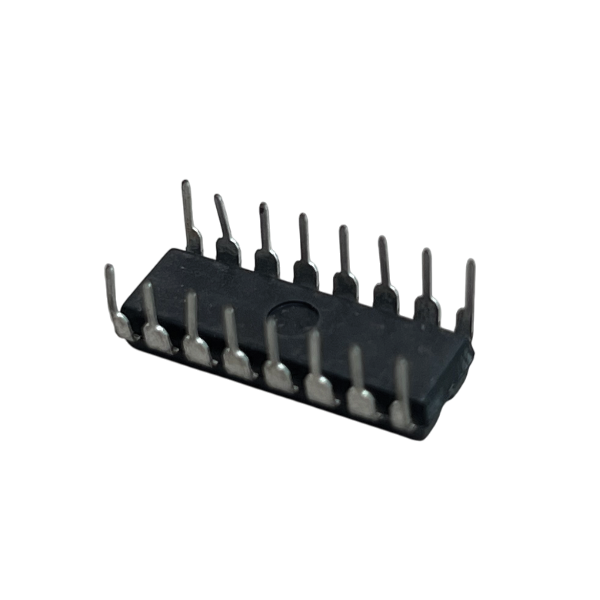

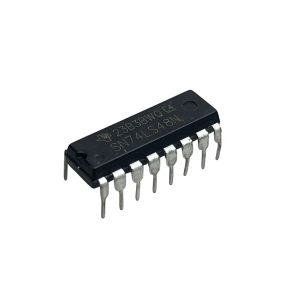

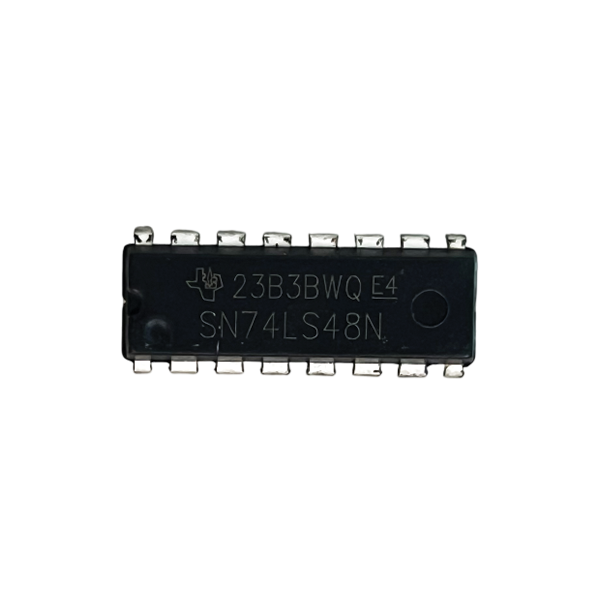

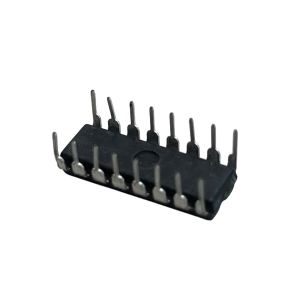

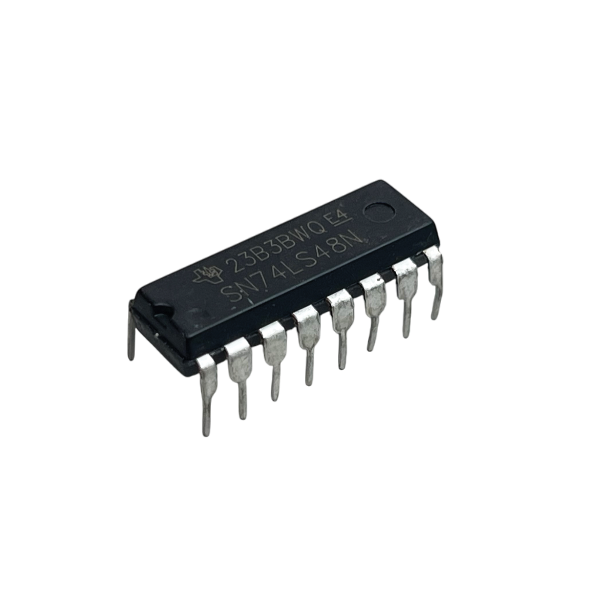

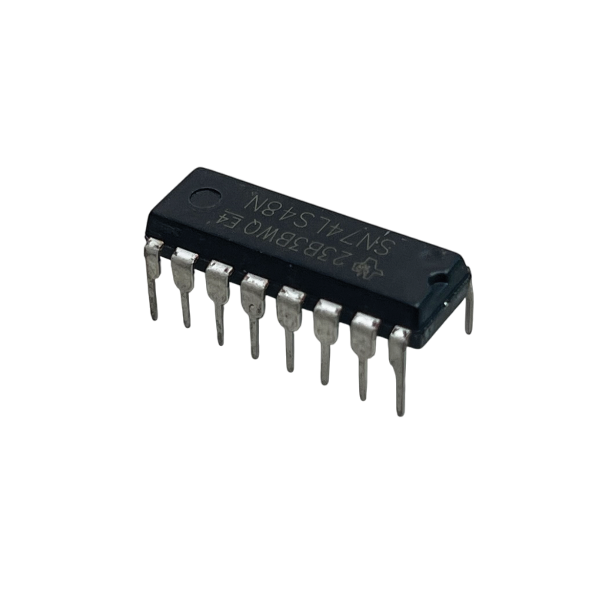

SN74LS48N
180 CFA
Le SN74LS48 est un décodeur BCD à 7 segments composé de portes NAND, de tampons d'entrée et de sept portes AND-OR-INVERT. Sept portes NAND et un pilote sont connectés par paires pour rendre les données BCD et leur complément disponibles pour les sept portes AND-OR-INVERT de décodage.
Le SN74LS48 est un décodeur BCD à 7 segments composé de portes NAND, de tampons d'entrée et de sept portes AND-OR-INVERT. Sept portes NAND et un pilote sont connectés par paires pour rendre les données BCD et leur complément disponibles pour les sept portes AND-OR-INVERT de décodage. La porte NAND restante et les trois tampons d'entrée fournissent un test de lampe, une entrée de suppression/une entrée de suppression d'ondulation pour le LS48. pilotent d'autres composants. Les niveaux de sortie logique positifs relatifs, ainsi que les conditions requises aux entrées auxiliaires, sont indiqués dans les tables de vérité. Lamp Test (LT) peut être activé à tout moment lorsque le nœud BI/RBO est HIGH. Les deux appareils contiennent une entrée de suppression de priorité (BI) qui peut être utilisée pour contrôler l'intensité de la lampe en faisant varier la fréquence et le cycle de service du signal d'entrée BI ou pour inhiber les sorties. • Capacité de modulation de l'intensité de la lampe (BI/RBO)
• Les tractions internes éliminent le besoin de résistances externes
• Les diodes de serrage d'entrée éliminent les effets de terminaison à grande vitesse
