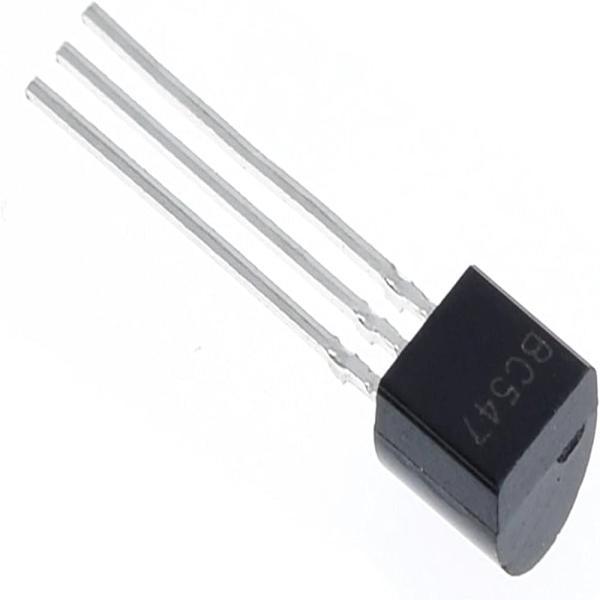

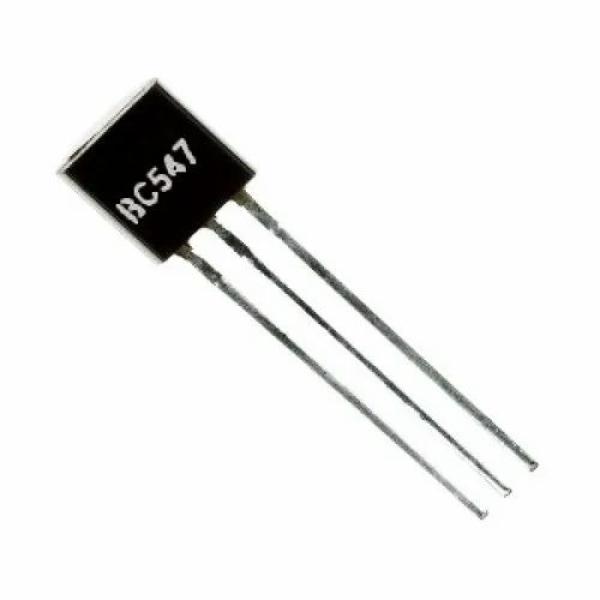

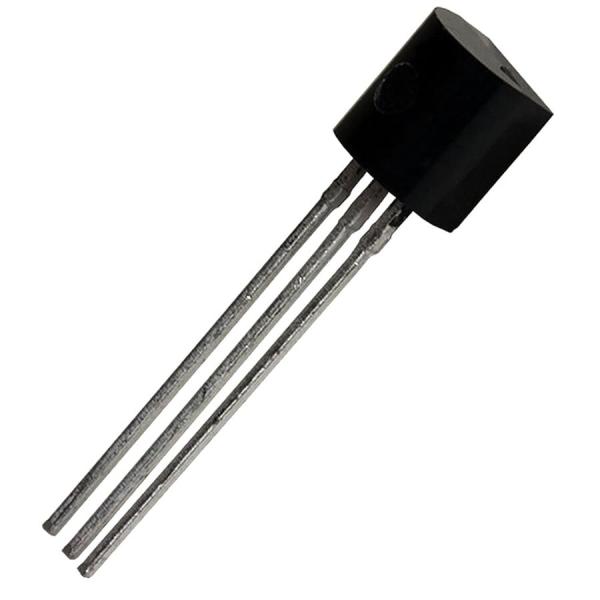

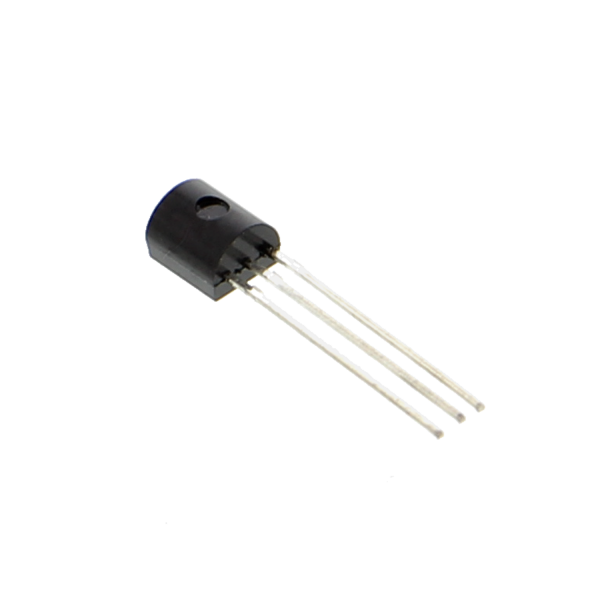

Transistor BC547

70 CFA

Le transistor BC547 est un transistor bipolaire à jonction (BJT) de type NPN couramment utilisé en électronique pour des applications d'amplification de signal et de commutation de faible puissance. Le BC547 est largement utilisé pour des applications basse tension et basse puissance.

  Me tenir informé via WhatsApp

Le transistor BC547 est un transistor bipolaire à jonction (BJT) de type NPN couramment utilisé en électronique pour des applications d'amplification de signal et de commutation de faible puissance. Il appartient à la série BC54x, qui comprend plusieurs modèles similaires avec des spécifications légèrement différentes. Le BC547 est largement utilisé pour des applications basse tension et basse puissance.

Caractéristiques:

  • Type de transistor : NPN (transistor à jonction bipolaire)
  • Paquet : TO-92
  • Polarité : NPN
  • Courant collecteur (Ic) : 100 mA (milliampères)
  • Tension collecteur-émetteur (Vce) : 45 V (volts)
  • Tension collecteur-base (Vcb) : 50 V (volts)
  • Tension émetteur-base (Vce) : 45 V (volts)
  • Puissance de dissipation totale (Pd) : 500 mW (milliwatts)
  • Gain en courant continu (hFE) : entre 110 et 800, avec une valeur typique de 200 à un courant de 10 mA.
  • Température de fonctionnement : -55 °C à 150 °C
  • Broches : 3


Applications :

  • Amplification audio : Amplifier les signaux audio de faible puissance, tels que ceux provenant de microphones ou de lecteurs MP3.
  • Commande de LED : Commuter des LED ou d'autres charges à faible puissance.
  • Générateurs d'horloge : Contrôler la fréquence et la forme d'onde des signaux d'horloge dans les circuits numériques.
  • Détecteurs de proximité : Intégré dans des circuits de détection pour réagir aux changements de proximité d'objets.
  • Amplification de capteurs : Amplifier les signaux de capteurs tels que les capteurs de température ou de lumière.
