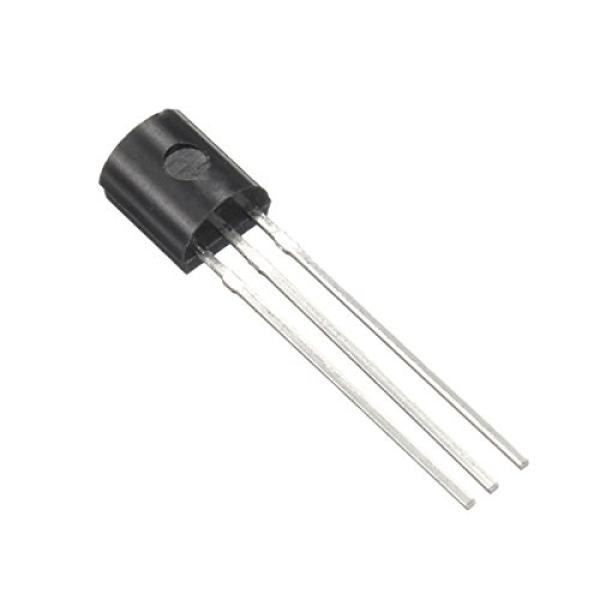

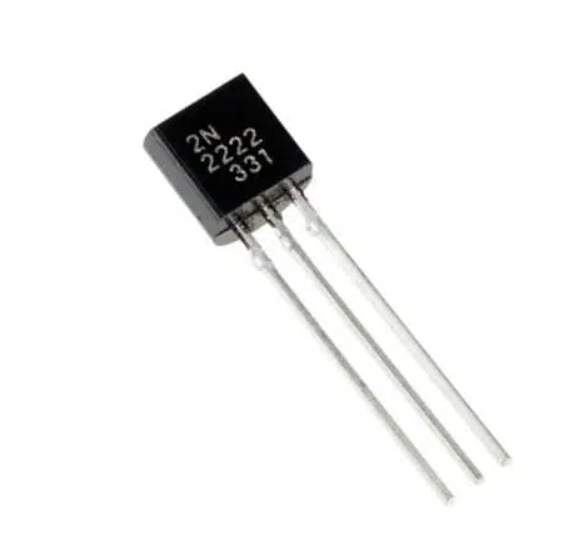

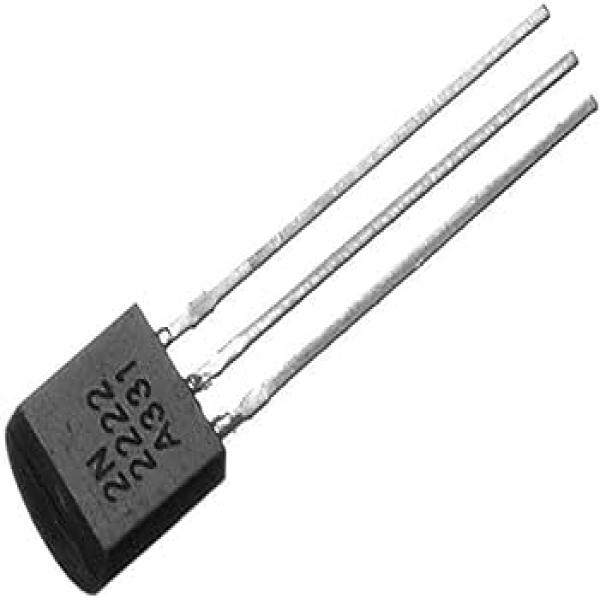

Transistor bipolaire 2N2222
60 FCFA
Le transistor bipolaire 2N2222 est un composant électronique couramment utilisé dans l'amplification et la commutation de signaux électriques. Il est un transistor NPN, ce qui signifie qu'il possède trois couches de matériaux semi-conducteurs : une région de type négatif (N) entre deux régions de type positif (P). Le 2N2222 peut gérer des courants de collecteur jusqu'à environ 800 mA (milliampères) et des tensions collecteur-émetteur d'environ 30 V
Le transistor bipolaire 2N2222 est un composant électronique couramment utilisé dans l'amplification et la commutation de signaux électriques. Il appartient à la famille des transistors bipolaires à jonction (BJT) et est largement disponible en tant que transistor NPN (jonction de type Négatif-Positif-Négatif). Le 2N2222 est un transistor NPN, ce qui signifie qu'il possède trois couches de matériaux semi-conducteurs : une région de type négatif (N) entre deux régions de type positif (P). Le 2N2222 peut gérer des courants de collecteur jusqu'à environ 800 mA (milliampères) et des tensions collecteur-émetteur d'environ 30 V
Caractéristiques :
- Type de transistor : NPN (transistor à jonction bipolaire)
- Courant collecteur maximal (Ic) : 800 mA (milliampères)
- Tension collecteur-émetteur maximale (Vce) : 30 V (volts)
- Tension collecteur-base maximale (Vce) : 60 V (volts)
- Tension émetteur-base maximale (Vce) : 5 V (volts)
- Pouvoir de dissipation totale (Pd) : 500 mW (milliwatts)
- Gain en courant continu (hfe) : Typiquement entre 100 et 300, avec une valeur typique de 200 à un courant de 150 mA.
- Fréquence de transition maximale (ft) : Environ 250 MHz (mégahertz)
- Boîtier : Le 2N2222 est généralement disponible dans un boîtier TO-92, qui est petit et facile à utiliser dans les circuits électroniques.
- Température de fonctionnement : Le 2N2222 peut fonctionner dans une plage de température allant généralement de -65°C à +150°C.
Applications :
- Amplification audio dans les haut-parleurs et les systèmes audio.
- Commutation de signaux logiques pour circuits numériques et interrupteurs.
- Génération d'oscillations pour des signaux d'horloge ou de modulation.
- Contrôle de relais et moteurs via un petit courant de commande.
- Réglage de la luminosité des lumières avec des circuits de gradation.
- Stabilisation de courant pour des performances constantes dans les circuits.
- Génération de signaux de test ou de référence dans les circuits.
- Amplification de signaux de capteurs pour une meilleure détection.
- Commutation rapide pour les applications de modulation et de commutation rapide.
