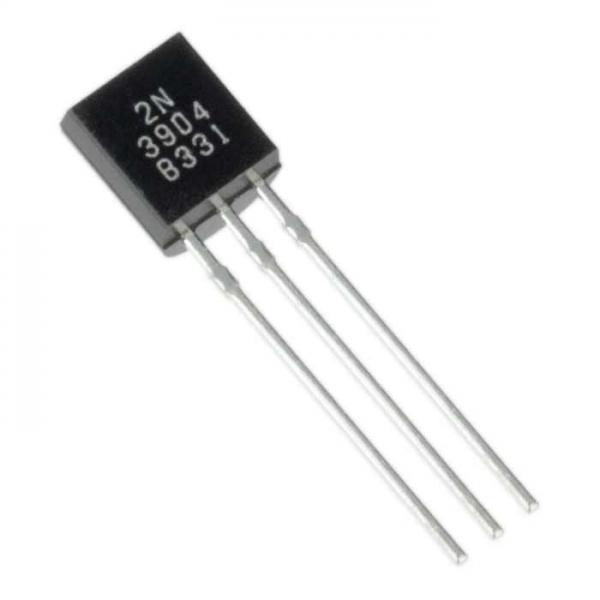

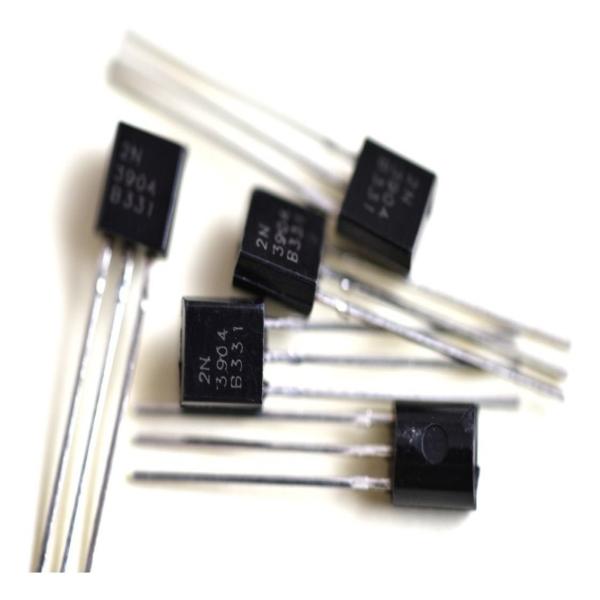

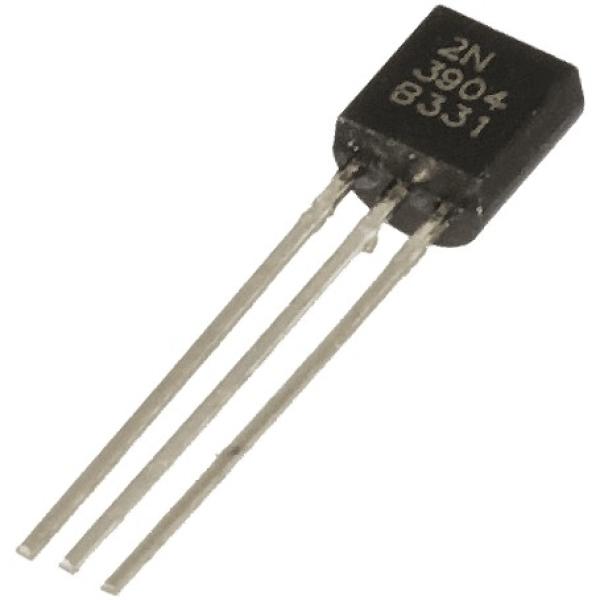

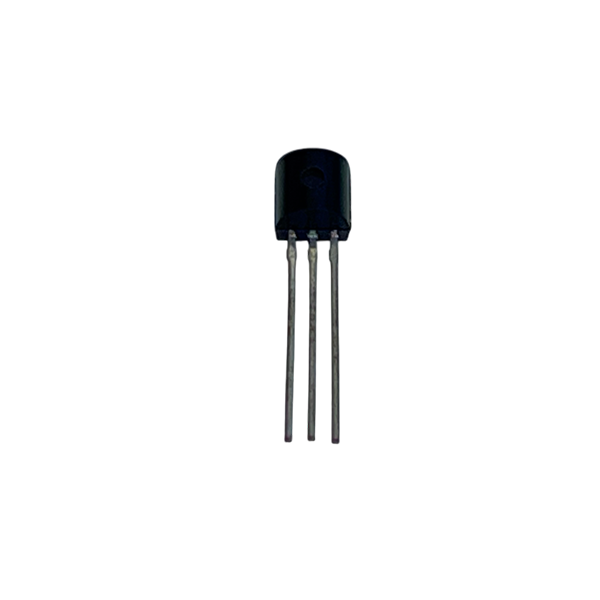

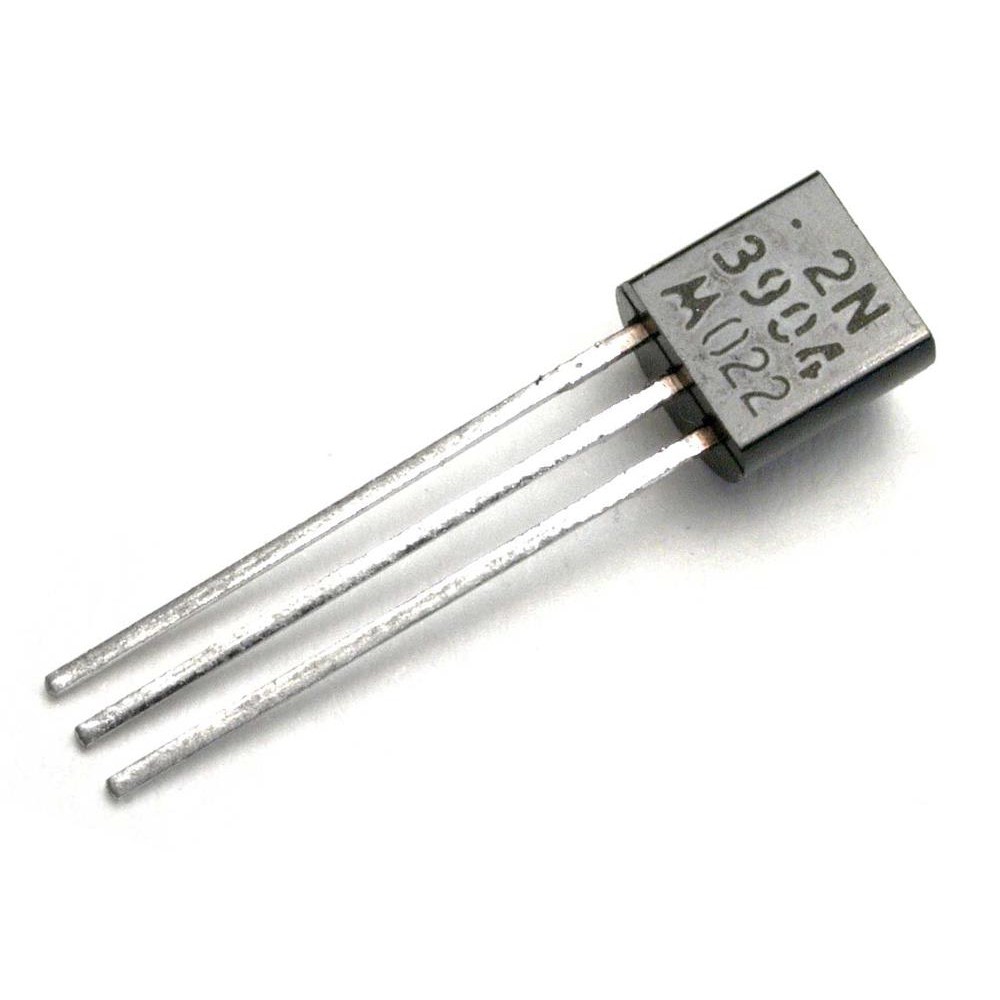

Transistor NPN 2N3904
48 CFA
Le transistor NPN 2N3904 est un composant électronique à trois broches largement utilisé en électronique pour l'amplification de signaux et la commutation. Il appartient à la famille des transistors bipolaires NPN (Negative-Positive-Negative) et a des caractéristiques standardisées qui le rendent polyvalent pour diverses applications.
Le transistor NPN 2N3904 est un composant électronique à trois broches largement utilisé en électronique pour l'amplification de signaux et la commutation. Il appartient à la famille des transistors bipolaires NPN (Negative-Positive-Negative) et a des caractéristiques standardisées qui le rendent polyvalent pour diverses applications.
Caractéristiques
- Type : bipolaire
- Paquet : TO-92
- Polarité : NPN
- Tension Emetteur - Base : 6V
- Tension Collecteur - Emetteur : 40v
- Tension Collecteur - Base : 60V
- Transition de fréquence : 300 Mhz
- Puissance dissipée : 625mW
- Courant collecteur pour courant continu : 200mA
- Gain en courant continu (hFE) : 100
- Température de fonctionnement : -55 °C à 150 °C
- Collecteur émetteur - tension de saturation inférieure à 300 mV à Ic = 10mA
- Broches : 3
Applications
- Amplification de signal.
- Commutation de charges légères.
- Conception de circuits logiques.
- Contrôle de moteurs de faible puissance.
