PSG 9080 function generator
220 000 CFA

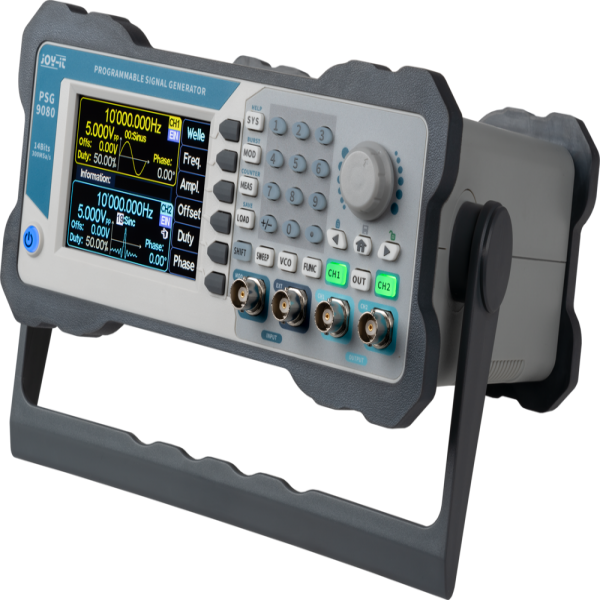

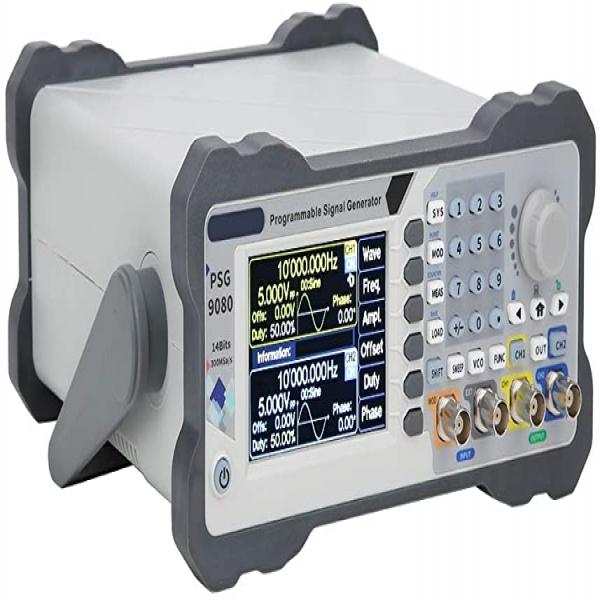

Le générateur de signaux programmable PSG9080 peut produire de nombreuses formes d'onde différentes telles que sinusoïdale, carrée, triangulaire, impulsionnelle et arbitraire. Il a une large gamme de fréquences de 1 nHz à 80 MHz et un taux d'échantillonnage de 33 MSa/s. Le boîtier est fabriqué avec une finition de haute qualité et offre des pieds antidérapants pour permettre un travail confortable.
Le générateur de signaux programmable PSG9080 peut produire de nombreuses formes d'onde différentes telles que sinusoïdale, carrée, triangulaire, impulsionnelle et arbitraire. Il a une large gamme de fréquences de 1 nHz à 80 MHz et un taux d'échantillonnage de 33 MSa/s. Le boîtier est fabriqué avec une finition de haute qualité et offre des pieds antidérapants pour permettre un travail confortable.
Avec cet appareil, les différentes méthodes de modulation comme la fréquence fi, la phase, l'amplitude, la modulation de largeur d'impulsion, la modulation par déplacement de fréquence ne sont plus un défi. La fonction de mesure intégrée vous permet de mesurer et d'afficher la fréquence, la période et le rapport cyclique des signaux externes en temps réel à l'écran.
Ce générateur de signaux s'utilise très facilement grâce à la disposition intuitive du clavier et à l'écran LCD couleur haute résolution de 3,5 ". Différents réglages peuvent également être enregistrés en groupes et ainsi appelés très rapidement. Le menu est disponible dans les langues allemand, anglais et français .
GAMMES DE FRÉQUENCES
Sinus 1nHz - Carré 80 MHz, Impulsion 1nHz - Triangle 30 MHz, arbitraire 1nHz - 50 MHz TTL 1nHz - 20 MHz
PLAGES D'AMPLITUDE
<1 MHz : 2 mVpp - 25 Vpp, 1 MHz - < 11 MHz : 2 mVpp - 20 Vpp, ≥ 11 MHz - < 30 MHz : 2 mVpp - 10 Vpp, ≥ 30 MHz - < 61 MHz : 2 mVpp - 5 Vpp, ≥ 61 MHz - 80 MHz : 2 mVpp - 3,6 Vpp
PARTICULARITÉS
Générateur de signaux à 2 canaux, compteur de fréquence à 1 canal, différentes fonctions de modulation, fonction de balayage, mode de contrôle de tension
FONCTIONS DE MODULATION
AM, FM, PM, ASK, FSK, PSK, PWM, Rafale
TAUX D'ÉCHANTILLONNAGE
300 MSa/s
FORMES DE SIGNAUX
Impulsion de Lorentz, impulsion, demi-onde, bruit, montée/descente exponentielle, etc.
TENSION SECTEUR / FRÉQUENCE SECTEUR
85 V - 264 V CA / 47 - 63 Hz
AFFICHAGE
Écran LCD couleur TFT 3,5 "
INTERFACE
Clips de signaux BNC
RÉSOLUTION D'ONDE VERTICALE
14 bits
RÉSOLUTION DE FRÉQUENCE MINIMALE
1 nHz
PRÉCISION DE FRÉQUENCE
± 5 ppm
STABILITÉ DE FRÉQUENCE
± 3 ppm / 1 an
TEMPÉRATURE DE FONCTIONNEMENT ADMISSIBLE
0- 40°C
HUMIDITÉ DE FONCTIONNEMENT ADMISSIBLE
< 80 %
DIMENSIONS
219x240x160mm
