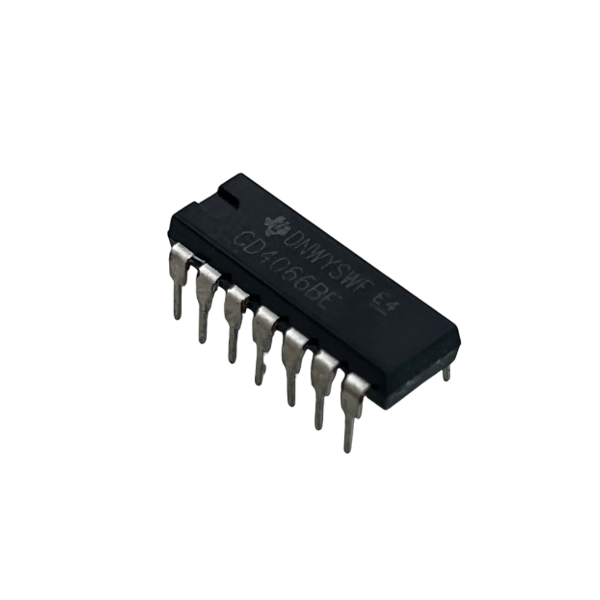

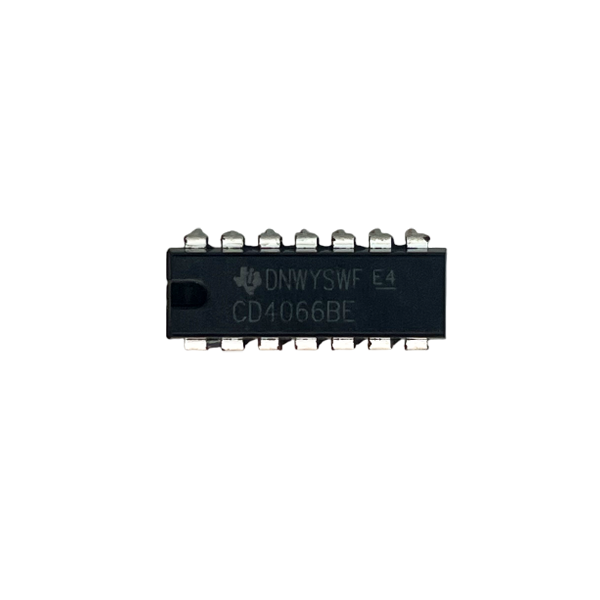

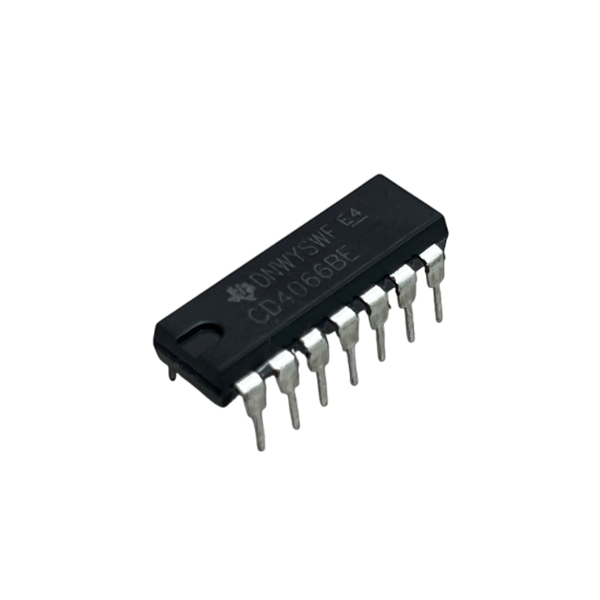

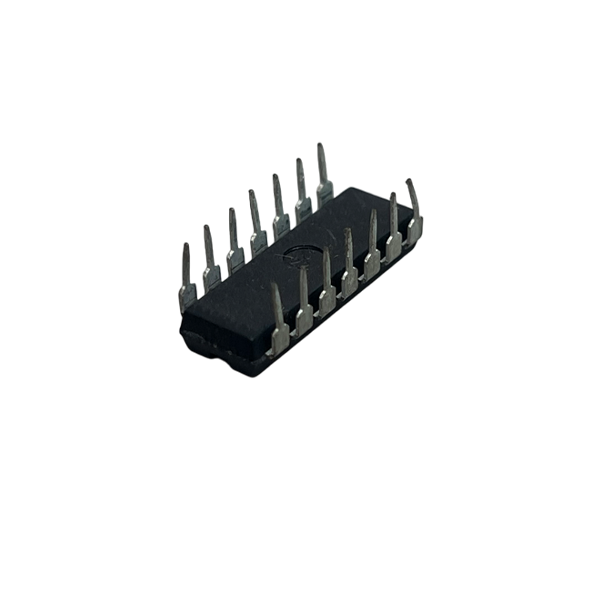

Le dispositif CD4066B est un commutateur bilatéral quadruple destiné à la transmission ou au multiplexage de signaux analogiques ou numériques. Il est compatible, broche par broche, avec le dispositif CD4016B, mais présente une résistance à l'état passant beaucoup plus faible. De plus, la résistance à l'état passant est relativement constante sur toute la plage d'entrée du signal.
Le dispositif CD4066B est un commutateur bilatéral quadruple destiné à la transmission ou au multiplexage de signaux analogiques ou numériques. Il est compatible, broche par broche, avec le dispositif CD4016B, mais présente une résistance à l'état passant beaucoup plus faible. De plus, la résistance à l'état passant est relativement constante sur toute la plage d'entrée du signal.
Le dispositif CD4066B est constitué de quatre commutateurs bilatéraux, chacun avec des commandes indépendantes. Les dispositifs p et n d'un commutateur donné sont polarisés simultanément par le signal de commande. Comme le montre la Figure 17, le puits du dispositif à canal n de chaque commutateur est lié soit à l'entrée (lorsque le commutateur est activé), soit à VSS (lorsque le commutateur est désactivé). Cette configuration élimine la variation de la tension de seuil du transistor de commutation en fonction du signal d'entrée et, par conséquent, maintient la résistance à l'état passant à un niveau bas sur toute la gamme de signaux de fonctionnement. Les avantages par rapport aux commutateurs à un seul canal comprennent une oscillation de la tension de pointe du signal d'entrée égale à la tension d'alimentation totale et une impédance à l'état passant plus constante sur la plage du signal d'entrée.
Caractéristiques :
Commutation numérique 15 V ou ±7,5 V crête à crête
Résistance à l'état passant typique de 125-Ω pour un fonctionnement à 15 V
Résistance à l'état passant plate sur toute la
Plage de signal crête à crête
Faible diaphonie entre les commutateurs : -50 dB typique à fis = 8 MHz, RL = 1 kΩ
Paramètres 5-V, 10-V, et 15-V
