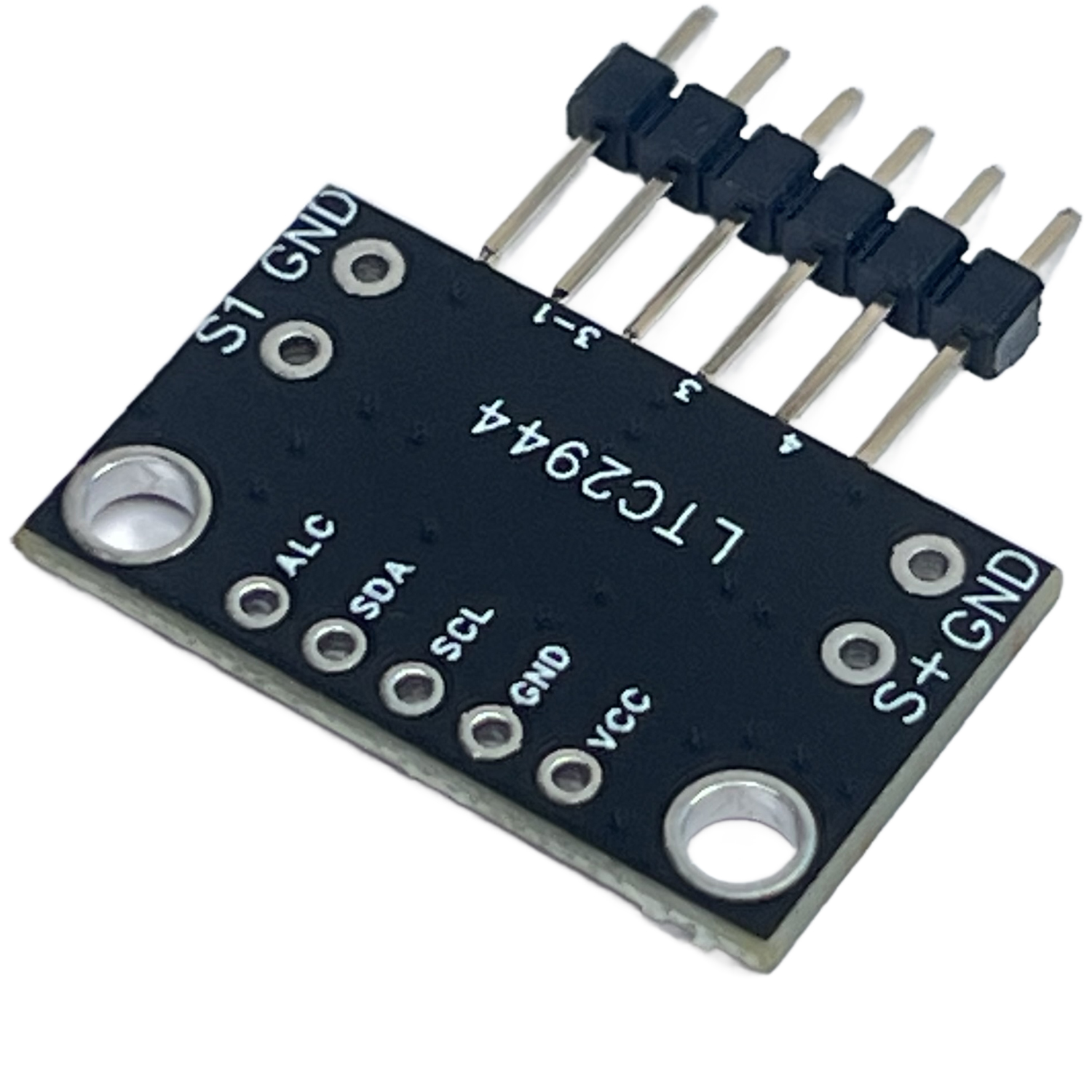

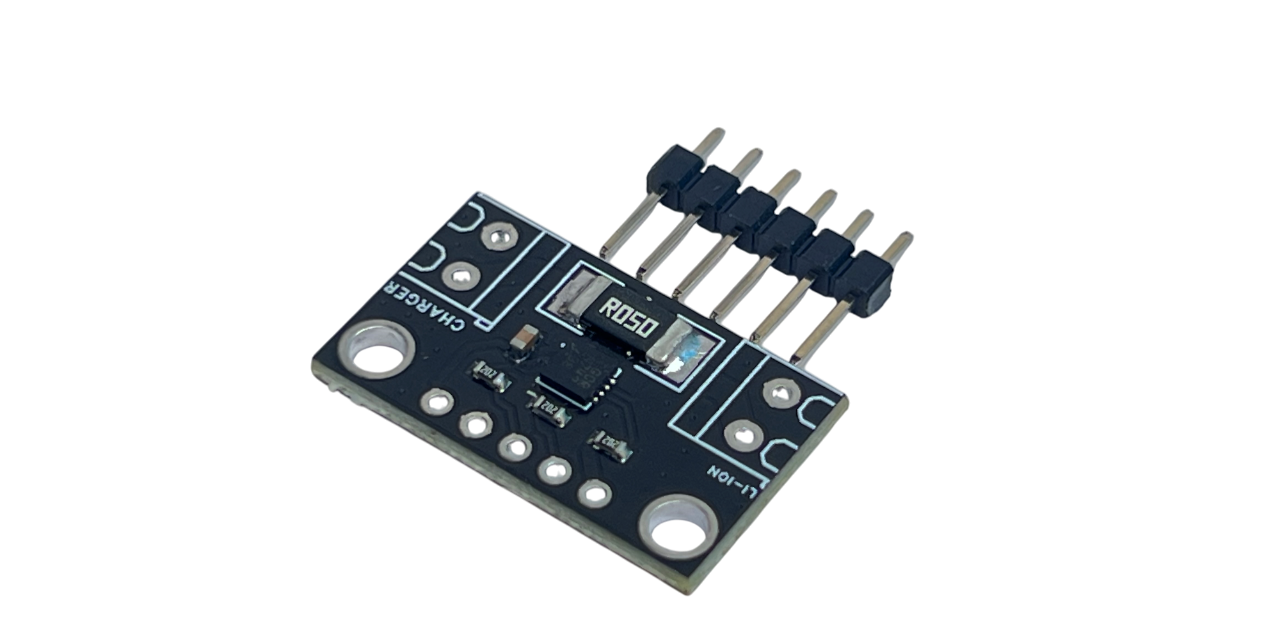

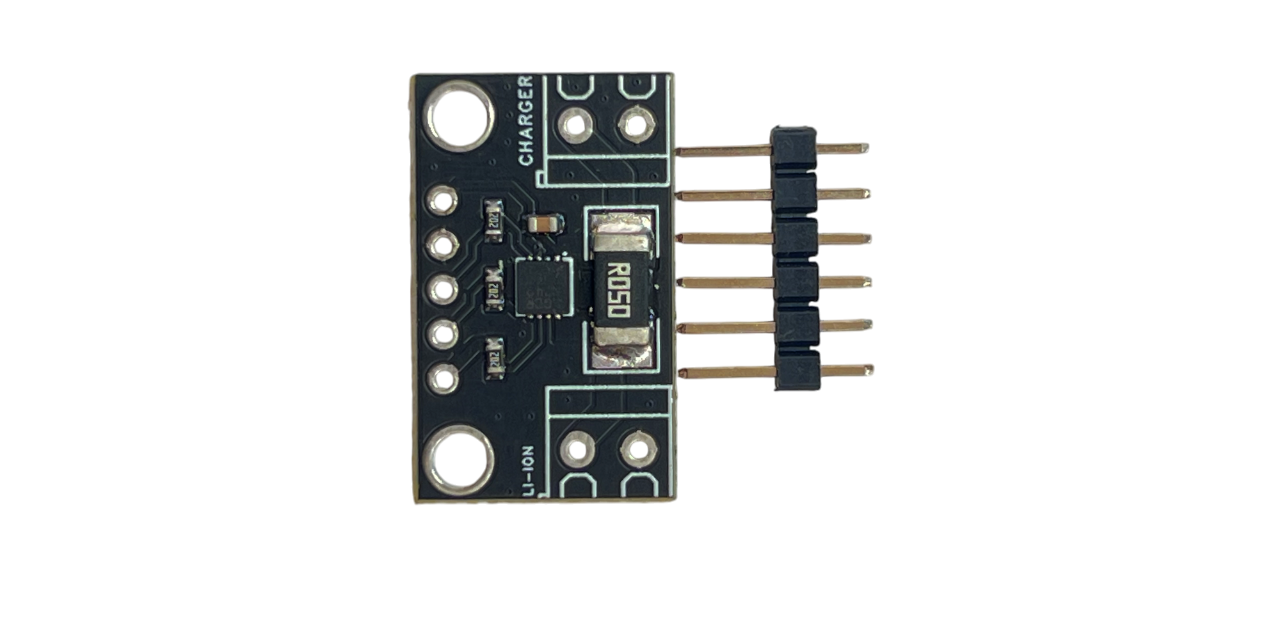

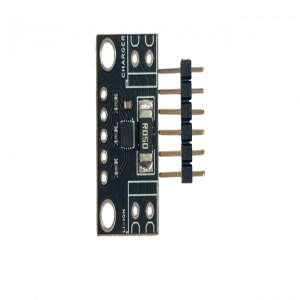

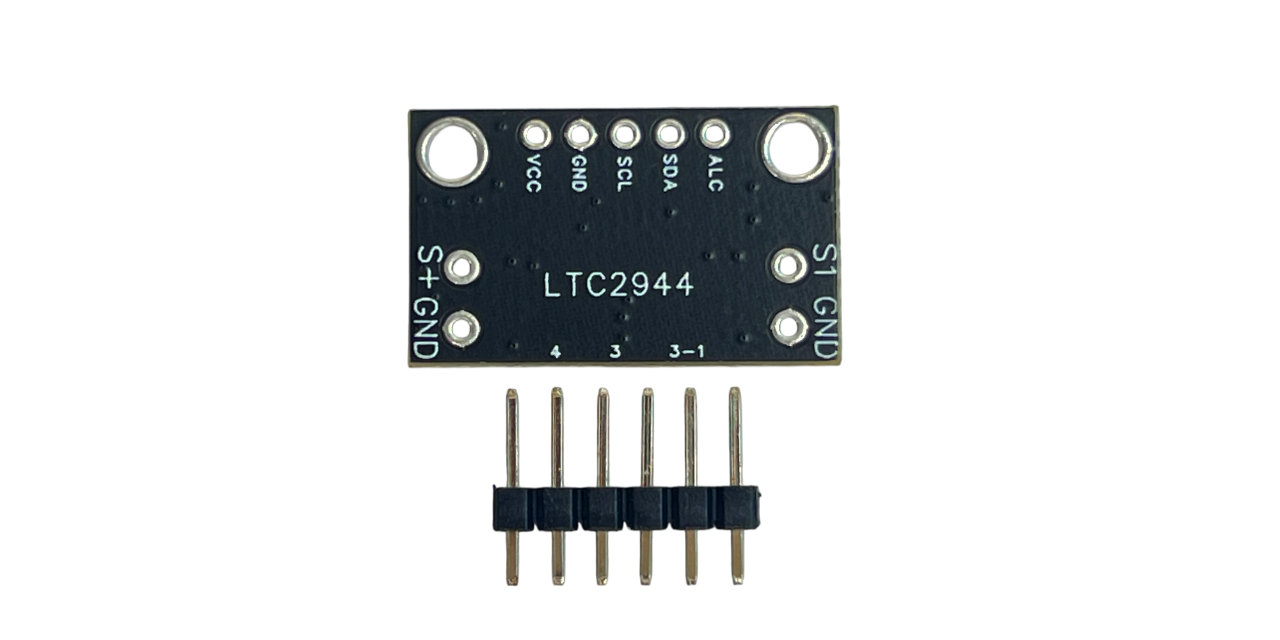

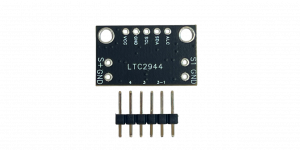

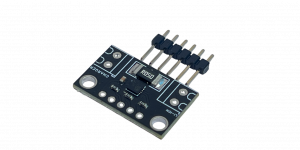

Module de mesure de tension et de courant, LTC2944, CJMCU-2944
12 240 CFA
Le LTC2944 ou CJMCU-294 mesure l'état de charge de la batterie, la tension de la batterie, le courant de la batterie et sa propre température dans les applications de produits portables. La grande plage de tension d'entrée permet une utilisation avec des batteries multicellulaires jusqu'à 60V. Un compteur de coulomb de précision intègre le courant à travers une résistance de détection entre la borne positive de la batterie et la charge ou le chargeur. La tension, le courant et la température sont mesurés avec un ADC interne de 14 bits. Les mesures sont accessibles dans des registres internes via l'interface I2C embarquée.
Le LTC2944 ou CJMCU-294 mesure l'état de charge de la batterie, la tension de la batterie, le courant de la batterie et sa propre température dans les applications de produits portables. La grande plage de tension d'entrée permet une utilisation avec des batteries multicellulaires jusqu'à 60V. Un compteur de coulomb de précision intègre le courant à travers une résistance de détection entre la borne positive de la batterie et la charge ou le chargeur. La tension, le courant et la température sont mesurés avec un ADC interne de 14 bits. Les mesures sont accessibles dans des registres internes via l'interface I2C embarquée.
Le LTC2944 comporte des seuils haut et bas programmables pour les quatre grandeurs mesurées. Si un seuil programmé est dépassé, l'appareil communique une alerte en utilisant soit le protocole d'alerte SMBus, soit en défini un indicateur dans le registre d'état interne. Le LTC2944 ne nécessite qu'une seule résistance de détection de faible valeur pour régler la plage de courant mesurée.
Caractéristiques :
- Charge et décharge des quantités de batterie
- Plage de fonctionnement 3.6V à 60V pour applications multi-cellules
- Température maximale et temps de conversion du courant : 8 MS
- Temps de conversion de tension maximale : 48MS
- Plage de détection de température : 236,85 degrés
- Tension, courant et précision de charge : 1 %
- Gamme de tension de détection : ± 50MV
- Interface I2C / SMBUS sortie d'alarme configurable/entrée d'achèvement de charge
- Courant de repos : < 150MA
- Fréquence de communication IIC : 400 ~ 900KHZ
- L'adc à retard zéro 14 bits est responsable de la mesure de la tension, du courant 12 bits) et de la température (11 bits)
- Poids:0.1g
- Dimensions:24mm x 14mm x 2mm
