Interrupteur photo a fente T Interrupteur photo a fente T Interrupteur photo a fente T Interrupteur photo a fente T
Interrupteur photo a fente T
CATEGORIE : Cables
SKU : 7334

Interrupteur photo a fente T

3 540 FCFA

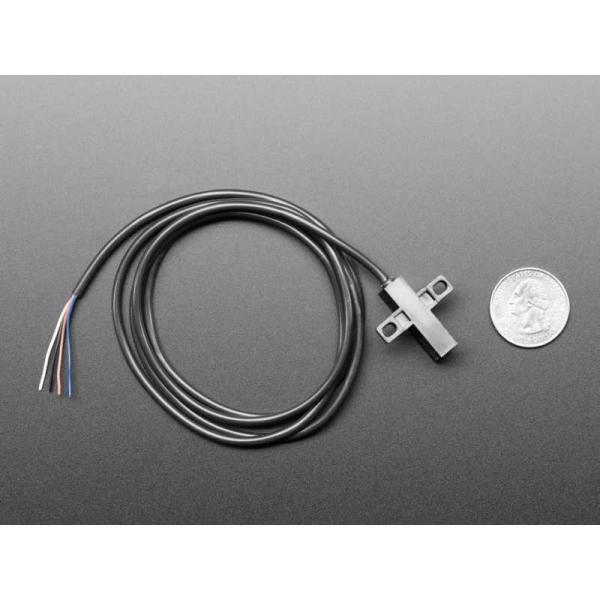

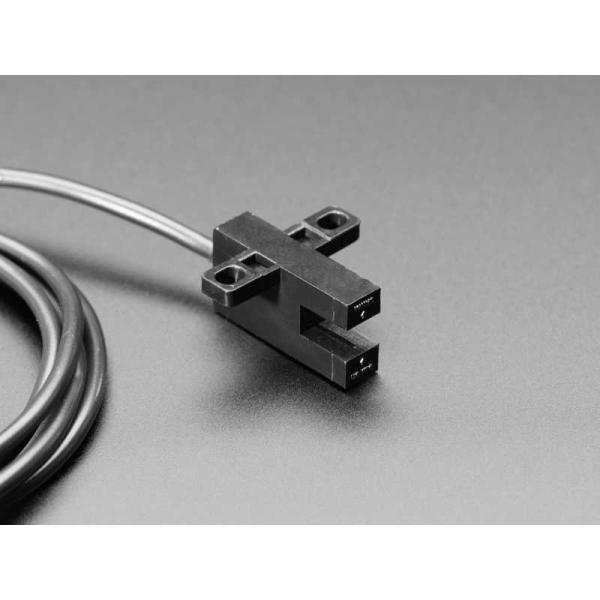

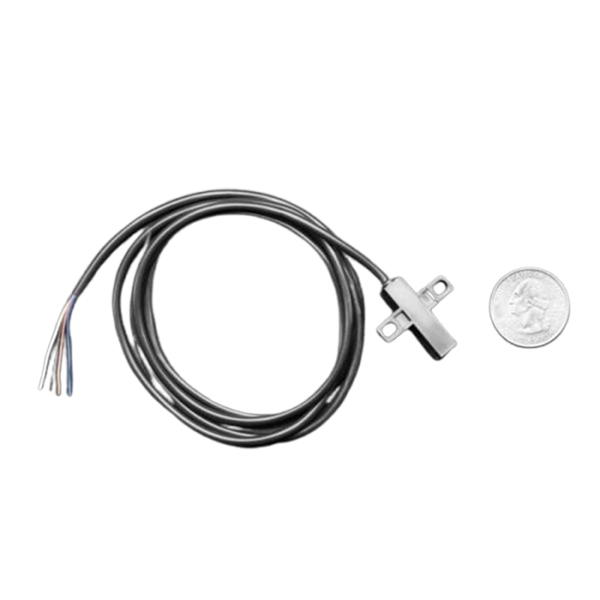

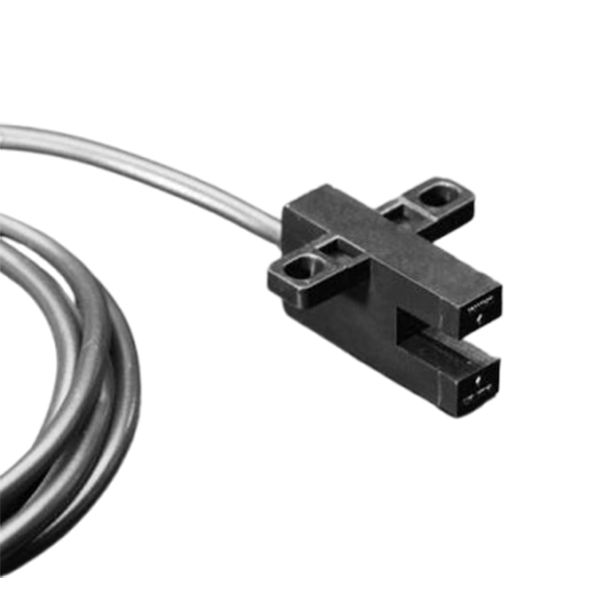

Cet interrupteur photo à fente en T est un simple capteur en plastique avec deux éléments - une LED IR et un photo-transistor IR, situés à travers un espace en forme de U. Vous pouvez contrôler la LED IR et l'allumer pour transmettre la lumière IR à travers l'espace, au détecteur de l'autre côté. Cela le rend parfait pour détecter quand quelque chose est dans la fente - quand il y a quelque chose qui bloque la lumière, le capteur s'éteint, lorsque l'objet s'en va, le capteur reçoit la lumière infrarouge et s'allume.

Cet interrupteur photo à fente en T est un simple capteur en plastique avec deux éléments - une LED IR et un photo-transistor IR, situés à travers un espace en forme de U. Vous pouvez contrôler la LED IR et l'allumer pour transmettre la lumière IR à travers l'espace, au détecteur de l'autre côté. Cela le rend parfait pour détecter quand quelque chose est dans la fente - quand il y a quelque chose qui bloque la lumière, le capteur s'éteint, lorsque l'objet s'en va, le capteur reçoit la lumière infrarouge et s'allume.

Ces capteurs sont pratiques lorsque vous souhaitez détecter si quelque chose a traversé la fente du capteur, nous pensons que c'est génial lorsqu'ils sont associés à nos roues d'encodage à fentes - comme vous pouvez le voir, nous avons une démo qui comptera le nombre de transitions (fentes) sur une deuxièmement, extrapoler cela en RPM et afficher sur un OLED. Ce capteur est extra sophistiqué avec une LED rouge sur le côté pour vous faire savoir quand le capteur est déclenché et des circuits de protection intégrés.

Nous mentionnerons que le seul inconvénient de ce capteur est que les circuits à l'intérieur ont des besoins en énergie - la ligne Vin doit être alimentée par au moins 5V. Mais, le transistor de sortie est à collecteur ouvert, vous pouvez donc connecter une résistance de rappel à 3 V pour une logique de 3,3 V si vous en avez besoin. Donc, tant que vous avez une sortie de puissance 5V, vous pouvez l'utiliser avec un appareil 3V comme le Feather montré dans la démo.

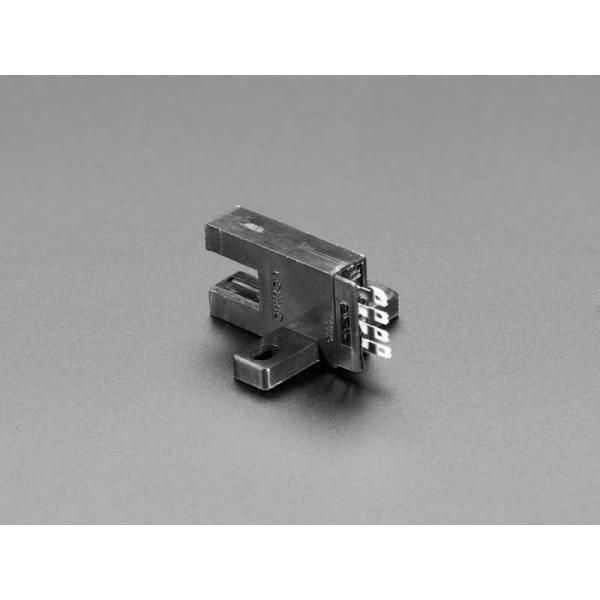

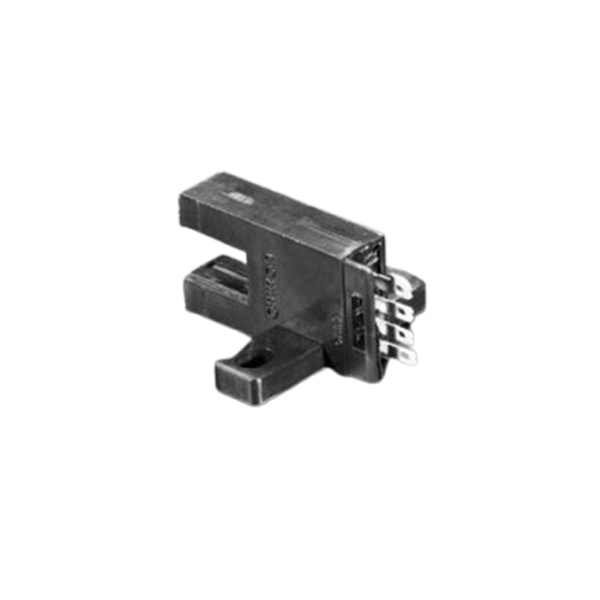

Cette version n'a pas de câble attaché, mais elle a des tampons bien étiquetés.

Symbole (+) - VCC (puissance du circuit logique 5-24V) L - Configuration LED, voir la fiche technique pour les options mais nous nous attachons juste à VCC OUT - sortie transistor. Ouvrez le collecteur, vous devez donc connecter une résistance de rappel à votre niveau logique.

Symbole (-) Masse au sol : 2g

Largeur d'écart: 5 mm

Distance de détection: 5 mm

Source lumineuse: LED infrarouge (940 nm)

Tension d'alimentation: 5 à 24 VDC ± 10% (ondulation (pp) 10% max.)

Consommation électrique: 35 mA max

Sortie de contrôle (type de sortie): NPN Sortie à collecteur ouvert Sortie de contrôle (tension d'alimentation de charge): 5 à 24 VDC

Sortie de contrôle (courant de charge): 100 mA max

Éléments de fréquence de réponse: 1 kHz min. (moyenne 3 kHz)

Voir la fiche technique pour plus d'informations et de diagrammes dimensionnels, cela équivaut à la pièce # EE-SX672
