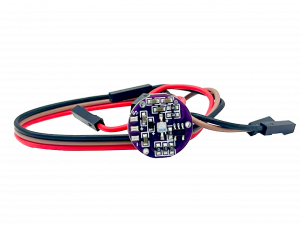

Pulse rate sensor
1 980 CFA

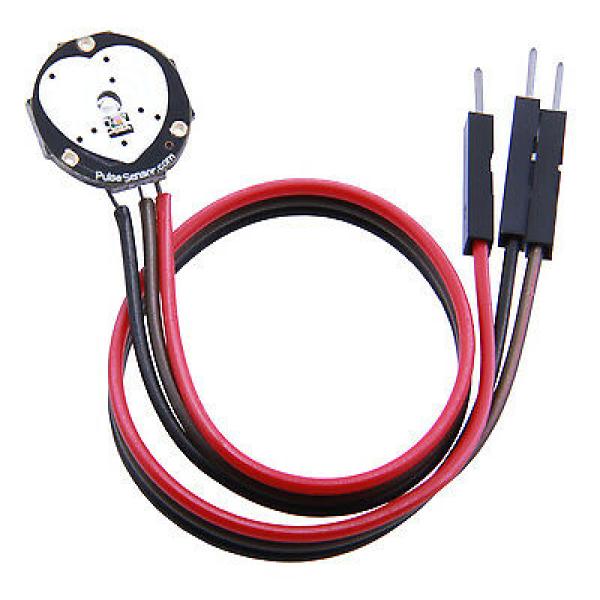

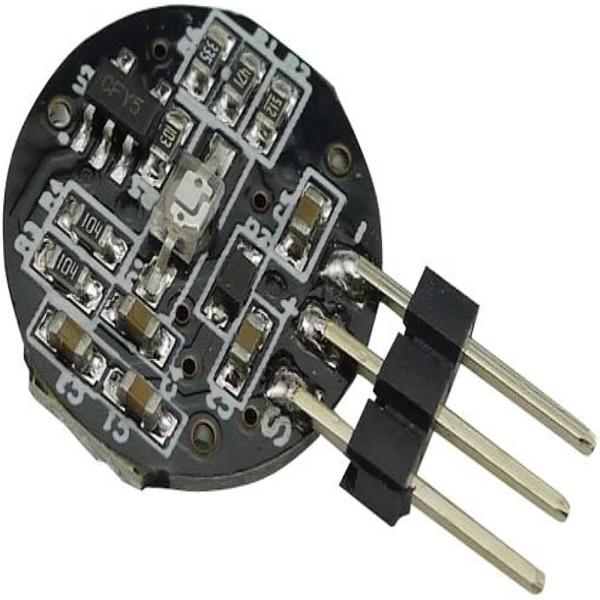

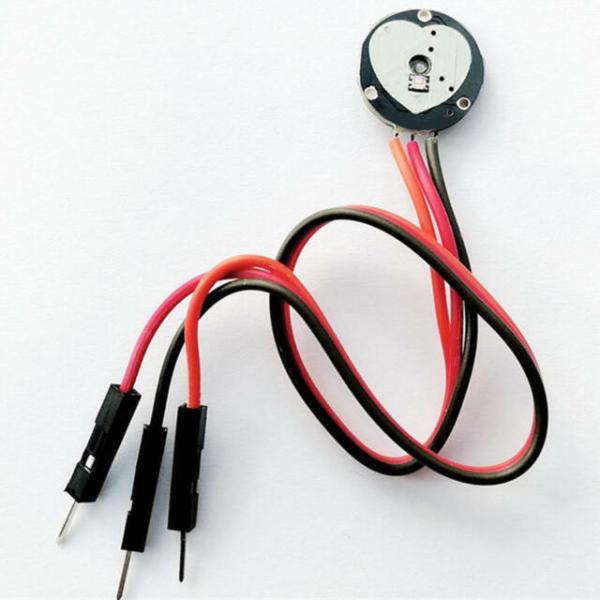

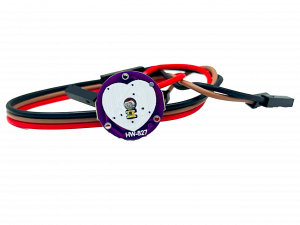

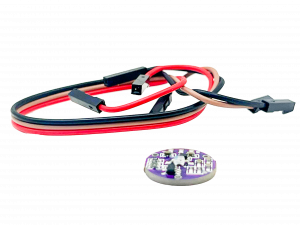

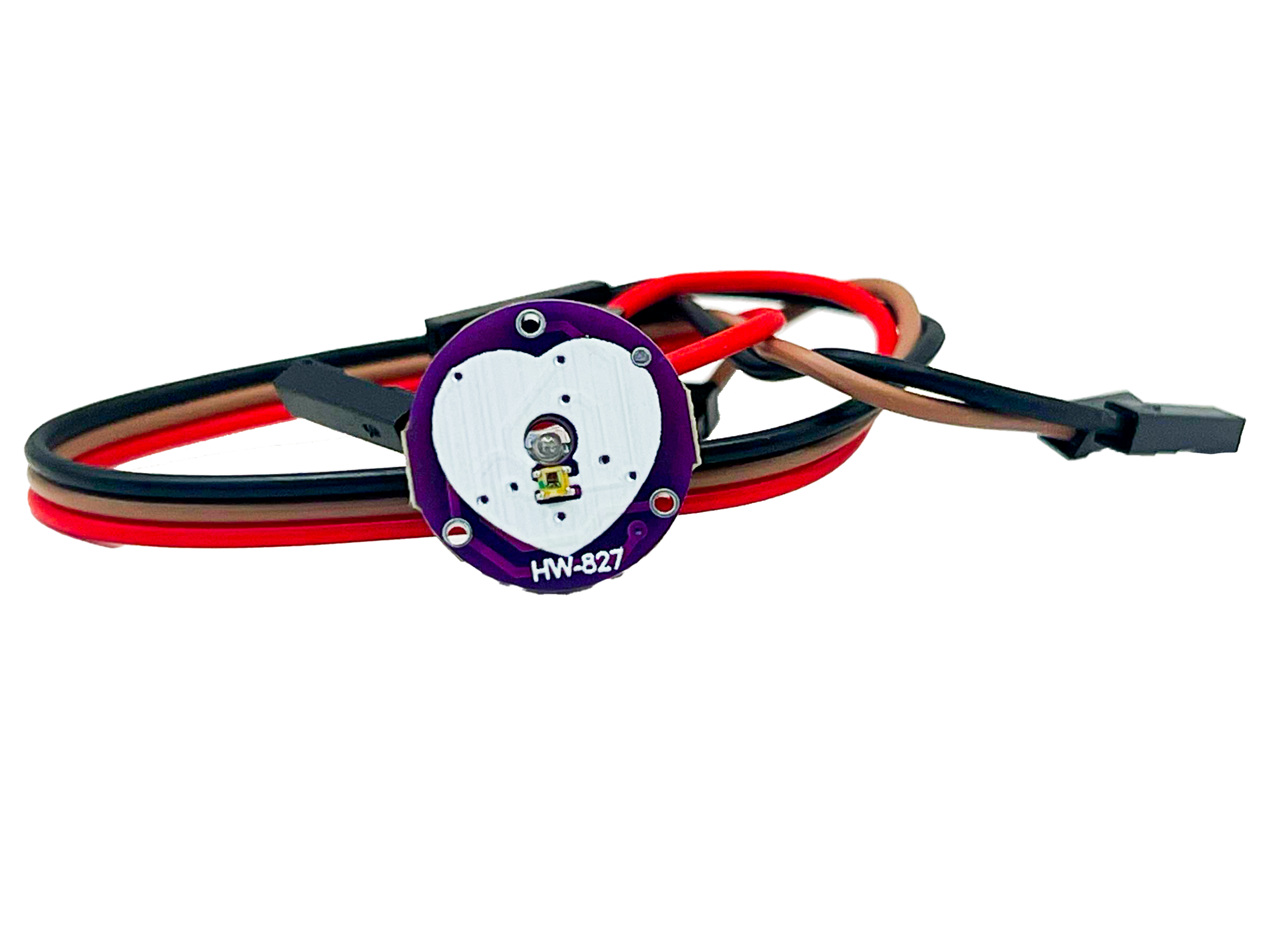

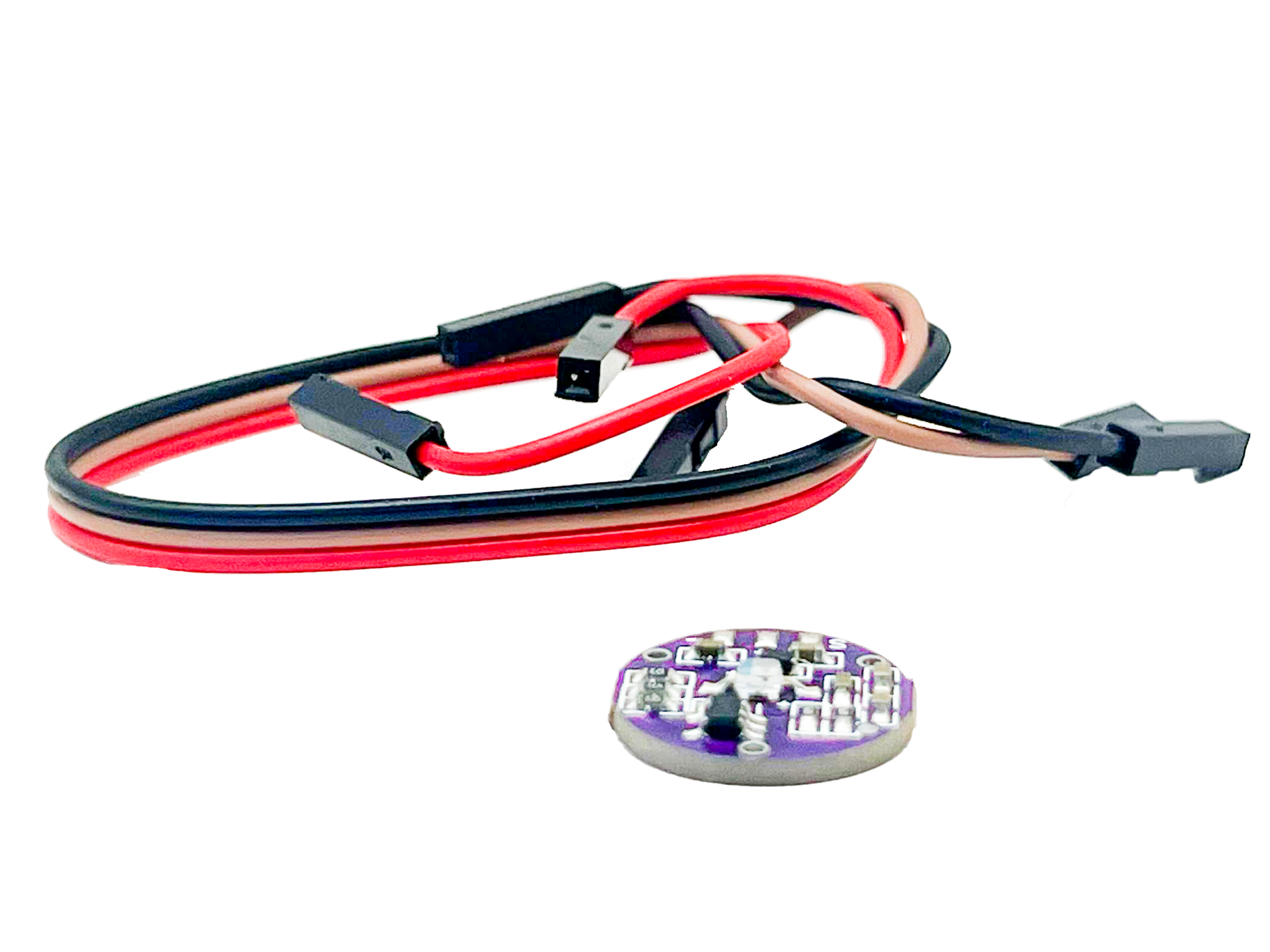

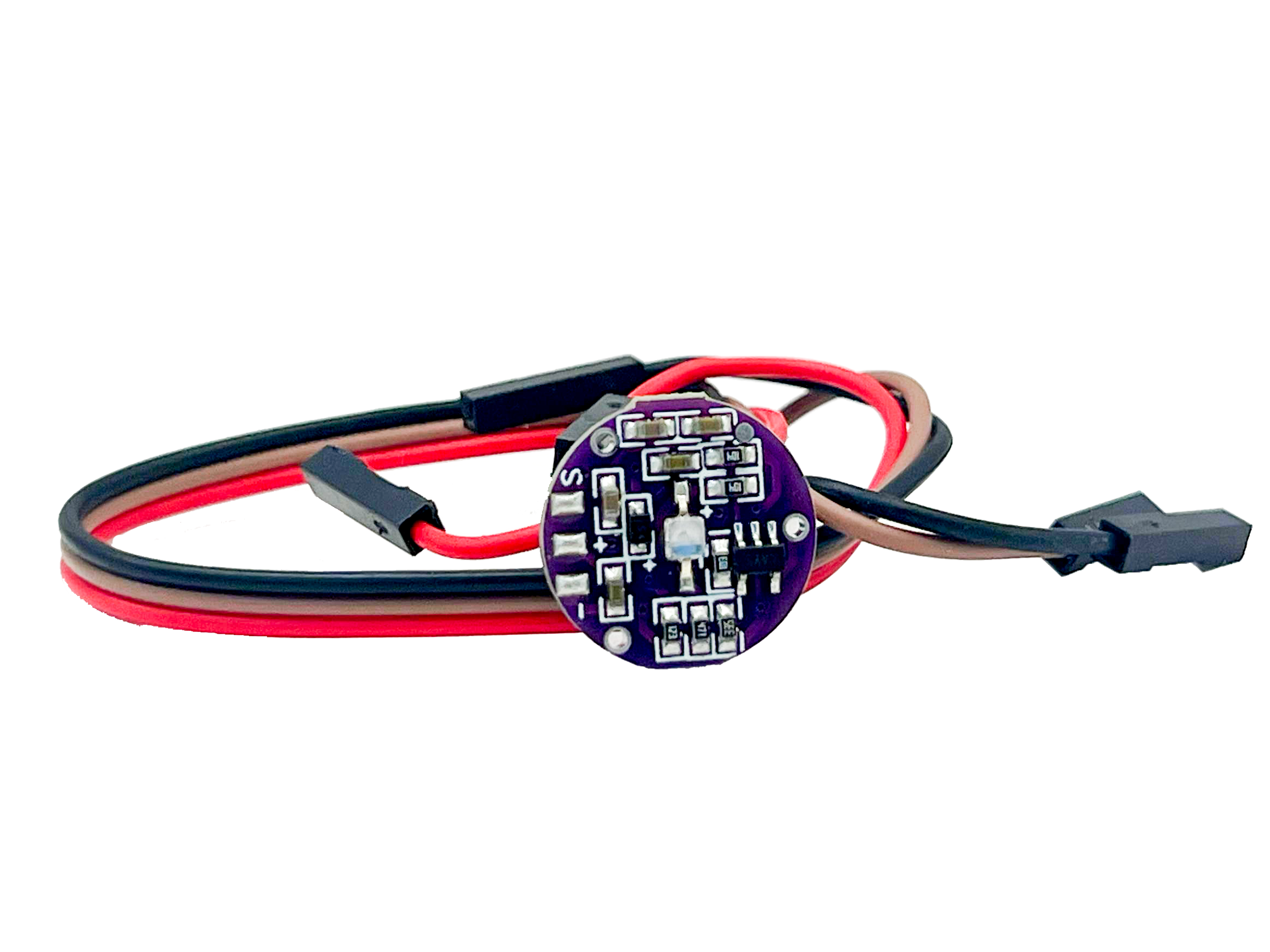

Le capteur de pulsation cardiaque est un capteur qui utilise la méthode de photopléthysmographie (PPG) pour mesurer le pouls. Il se compose d'une LED qui émet de la lumière sur le doigt ou le lobe de l'oreille, et d'un photodétecteur qui capte la lumière réfléchie par le flux sanguin. Les variations de la quantité de lumière réfléchie sont proportionnelles aux changements de volume des vaisseaux sanguins lors des battements cardiaques. Le capteur ces variations en un signal électrique analogique qui peut être lu par un microcontrôleur ou un afficheur.
Le capteur de pulsation cardiaque est un capteur qui utilise la méthode de photopléthysmographie (PPG) pour mesurer le pouls. Il se compose d'une LED qui émet de la lumière sur le doigt ou le lobe de l'oreille, et d'un photodétecteur qui capte la lumière réfléchie par le flux sanguin. Les variations de la quantité de lumière réfléchie sont proportionnelles aux changements de volume des vaisseaux sanguins lors des battements cardiaques. Le capteur ces variations en un signal électrique analogique qui peut être lu par un microcontrôleur ou un afficheur. Le capteur a une plage de mesure de 30 à 200 battements par minute et une résolution de 1 battement par minute. Avec une tension d'alimentation de 3,3 V à 5 V et une consommation de 4 mA, il a une fréquence de modulation de la LED de 1 kHz et une température de fonctionnement de -10 °C à +50 °C.
Caractéristiques :
- Type de mesure : fréquence cardiaque
- Principe : photopléthysmographie
- Source lumineuse : LED
- Détecteur : photodétecteur
- Tension d'alimentation : 3,3 V à 5 V
- Courant de consommation : 4 mA
- Plage de mesure : 30 à 200 battements par minute
- Résolution : 1 battement par minute
- Fréquence de modulation : 1 kHz
- Température de fonctionnement : -10 °C à +50 °C
Applications :
- Projets éducatifs : Utilisé pour enseigner la détection optique des pulsations cardiaques et l'électronique.
- Recherche biomédicale : Collecte des données sur la fréquence cardiaque pour des études physiologiques et biomédicales.
- Dispositifs d'alerte cardiaque : Détecte les problèmes cardiaques et déclenche des alertes médicales en cas d'urgence.
- Analyse de données de santé : Fournit des données pour le suivi à long terme, la détection précoce et les analyses statistiques.
