Category : Sensors

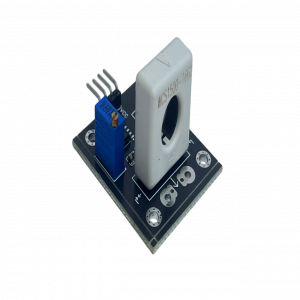

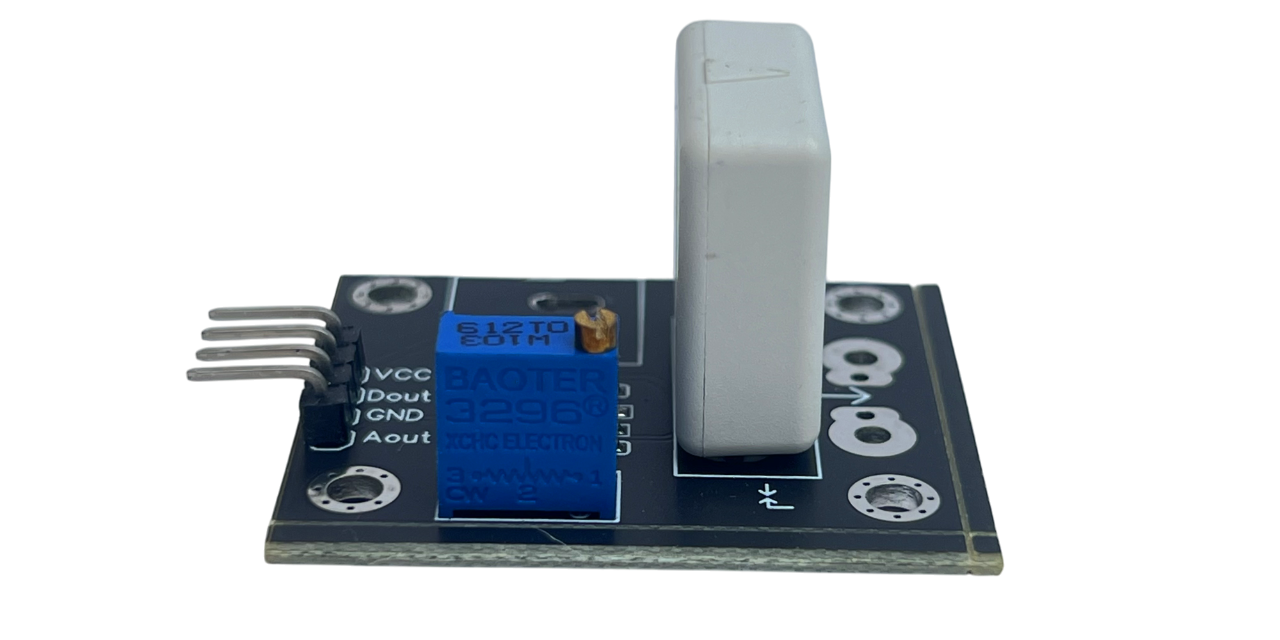

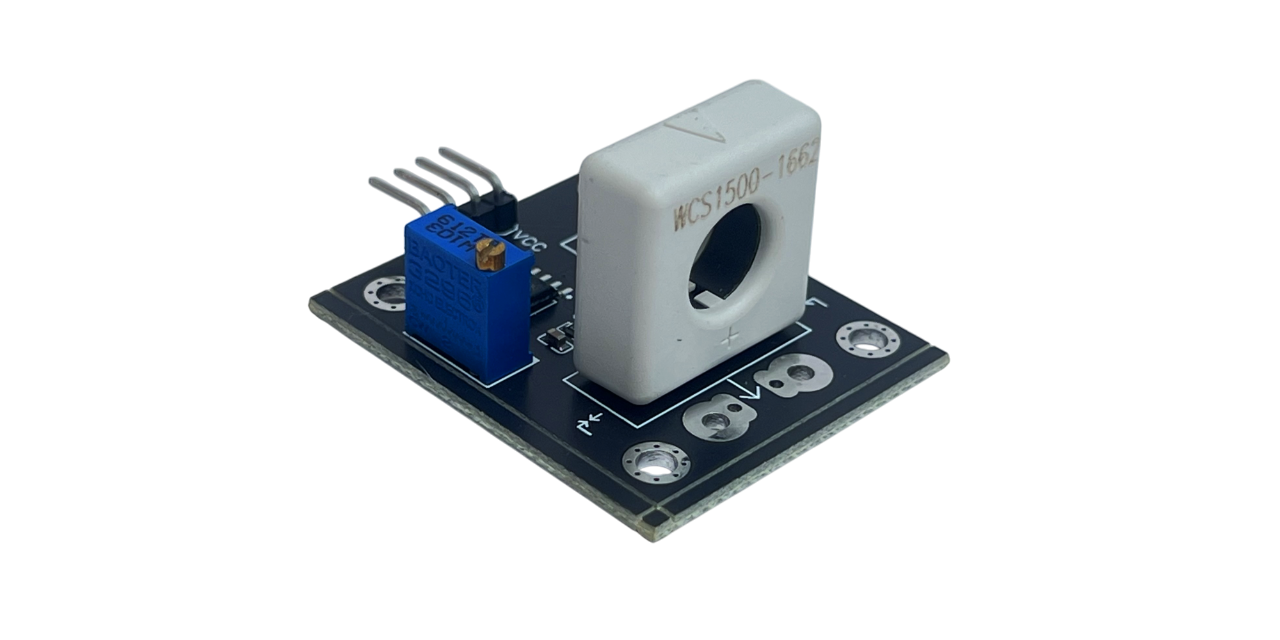

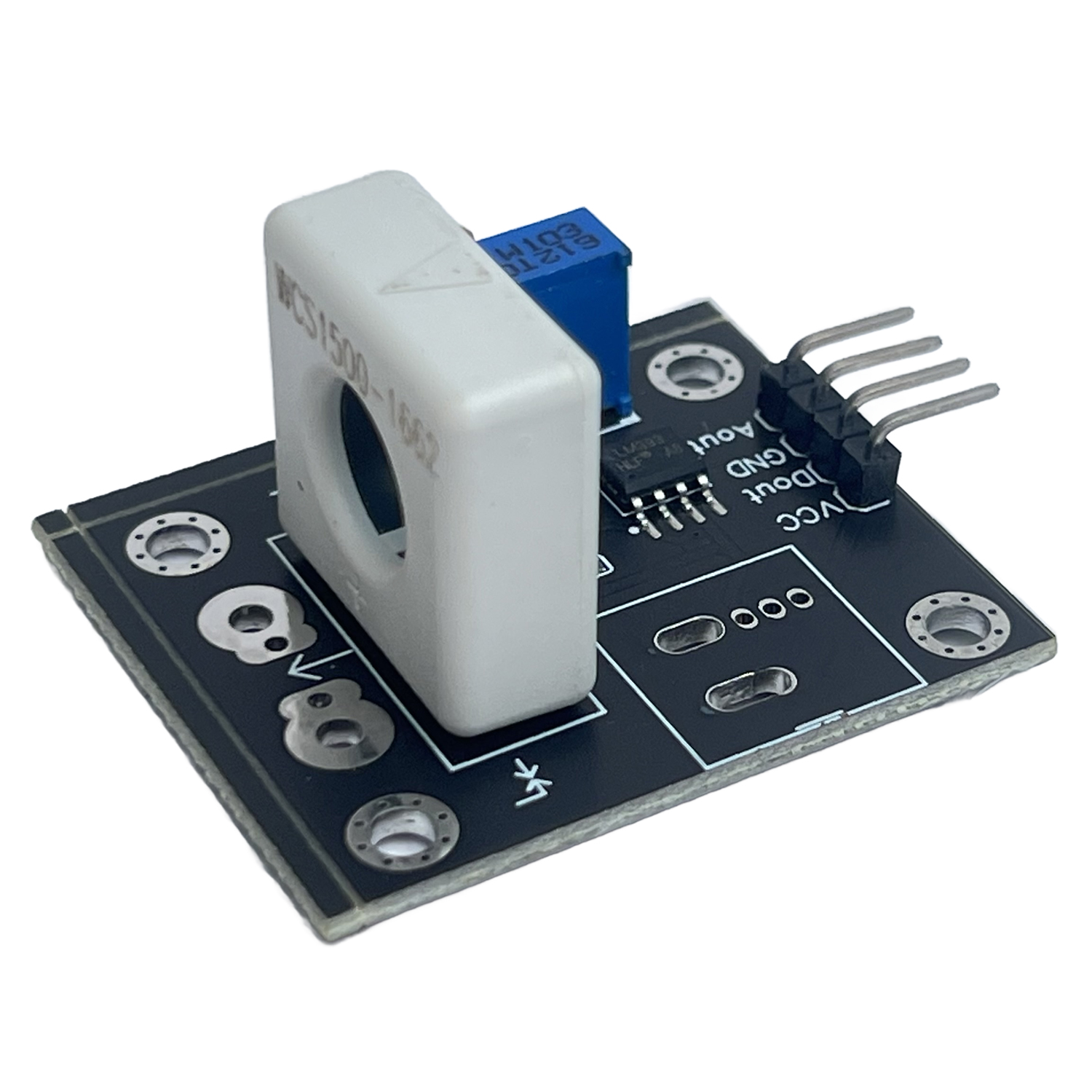

WCS1500 200A AC
10200 FCFA
Le capteur de courant Winson WCS1500 offre une solution économique et précise pour la mesure des courants continus et alternatifs dans les systèmes industriels, commerciaux et de communication. Son boîtier unique facilite l'intégration sans perturber le système existant et permet la mesure du courant.
Le WCS1500 est composé d'un circuit intégré de capteur à effet Hall linéaire précis, à faible dérive thermique, avec circuit de compensation de température et un trou traversant de 9,0 mm de diamètre. L'utilisateur peut utiliser le câble électrique du système en le faisant passer par ce trou pour mesurer le courant. Cette conception permet aux concepteurs de systèmes de surveiller n'importe quel chemin de courant sans modifier la configuration d'origine. Tout courant traversant ce trou génère un champ magnétique qui est détecté par le circuit intégré à effet Hall et converti en une tension proportionnelle.
Le WCS1500 est composé d'un circuit intégré de capteur à effet Hall linéaire précis, à faible dérive thermique, avec circuit de compensation de température et un trou traversant de 9,0 mm de diamètre. L'utilisateur peut utiliser le câble électrique du système en le faisant passer par ce trou pour mesurer le courant. Cette conception permet aux concepteurs de systèmes de surveiller n'importe quel chemin de courant sans modifier la configuration d'origine. Tout courant traversant ce trou génère un champ magnétique qui est détecté par le circuit intégré à effet Hall et converti en une tension proportionnelle.
Le capteur de courant Winson WCS1500 offre une solution économique et précise pour la mesure des courants continus et alternatifs dans les systèmes industriels, commerciaux et de communication. Son boîtier unique facilite l'intégration sans perturber le système existant et permet la mesure du courant.
Le WCS1500 est composé d'un circuit intégré de capteur à effet Hall linéaire précis, à faible dérive thermique, avec circuit de compensation de température et un trou traversant de 9,0 mm de diamètre. L'utilisateur peut utiliser le câble électrique du système en le faisant passer par ce trou pour mesurer le courant. Cette conception permet aux concepteurs de systèmes de surveiller n'importe quel chemin de courant sans modifier la configuration d'origine. Tout courant traversant ce trou génère un champ magnétique qui est détecté par le circuit intégré à effet Hall et converti en une tension proportionnelle.
Caractéristique :
Tension d'alimentation : 5 V
Courant d'alimentation : 60 mV/A
Plage de courant mesurable : CC ±200 A ; CA 150 A
Résolution du signal de surintensité : 9 A
Puce principale : WCS1500
Bande passante : 23 kHz
Trou traversant conducteur : 9,0 mm²
Sensibilité : 11 mV/A
Température de fonctionnement : -20 °C à +125 °C
Dérive de température : +/-2,0 mV/°C
Indication du signal de surintensité de sortie
Le signal de surintensité du point critique est réglable, avec une résolution de 9 A.
Sortie de signal analogique de conversion de courant échantillon, accessible via un CAN, sortie de signal de niveau TTL, accessible via un port d'E/S de microcontrôleur
Dimensions : 37 x 31 x 16,5 mm
Poids : 12 g
Le WCS1500 est composé d'un circuit intégré de capteur à effet Hall linéaire précis, à faible dérive thermique, avec circuit de compensation de température et un trou traversant de 9,0 mm de diamètre. L'utilisateur peut utiliser le câble électrique du système en le faisant passer par ce trou pour mesurer le courant. Cette conception permet aux concepteurs de systèmes de surveiller n'importe quel chemin de courant sans modifier la configuration d'origine. Tout courant traversant ce trou génère un champ magnétique qui est détecté par le circuit intégré à effet Hall et converti en une tension proportionnelle.
Caractéristique :
Tension d'alimentation : 5 V
Courant d'alimentation : 60 mV/A
Plage de courant mesurable : CC ±200 A ; CA 150 A
Résolution du signal de surintensité : 9 A
Puce principale : WCS1500
Bande passante : 23 kHz
Trou traversant conducteur : 9,0 mm²
Sensibilité : 11 mV/A
Température de fonctionnement : -20 °C à +125 °C
Dérive de température : +/-2,0 mV/°C
Indication du signal de surintensité de sortie
Le signal de surintensité du point critique est réglable, avec une résolution de 9 A.
Sortie de signal analogique de conversion de courant échantillon, accessible via un CAN, sortie de signal de niveau TTL, accessible via un port d'E/S de microcontrôleur
Dimensions : 37 x 31 x 16,5 mm
Poids : 12 g
