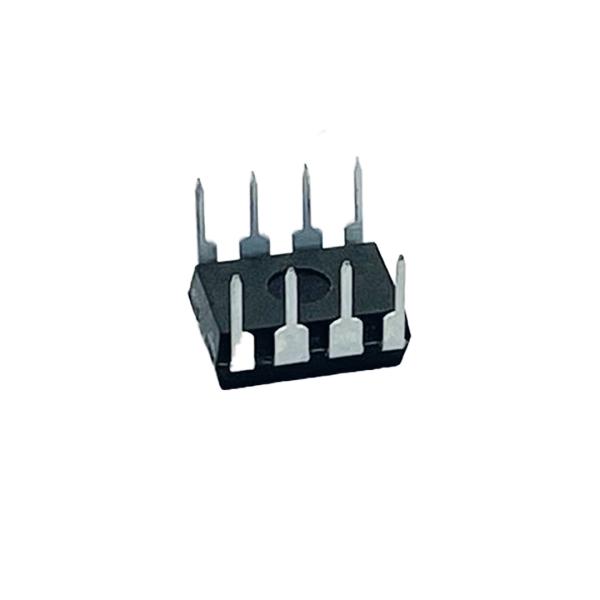

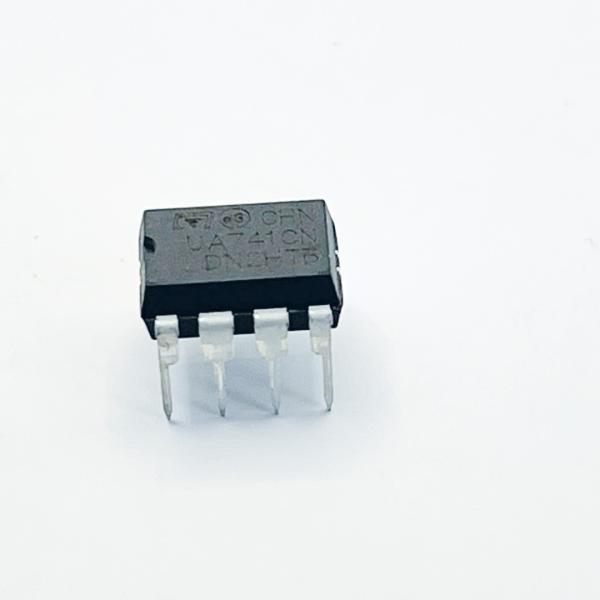

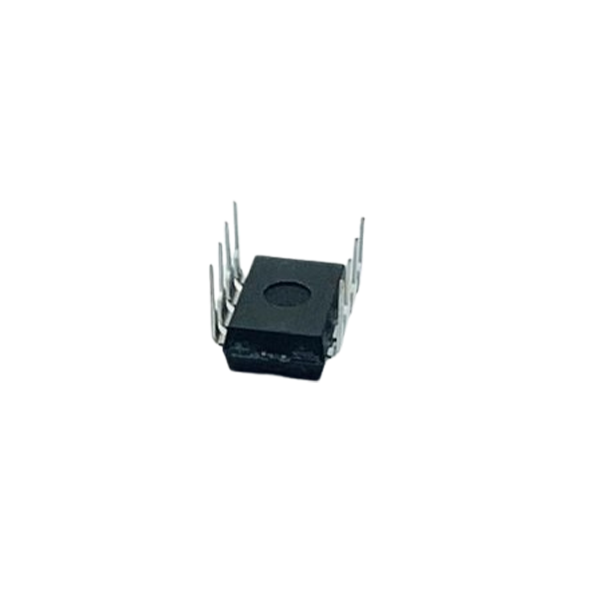

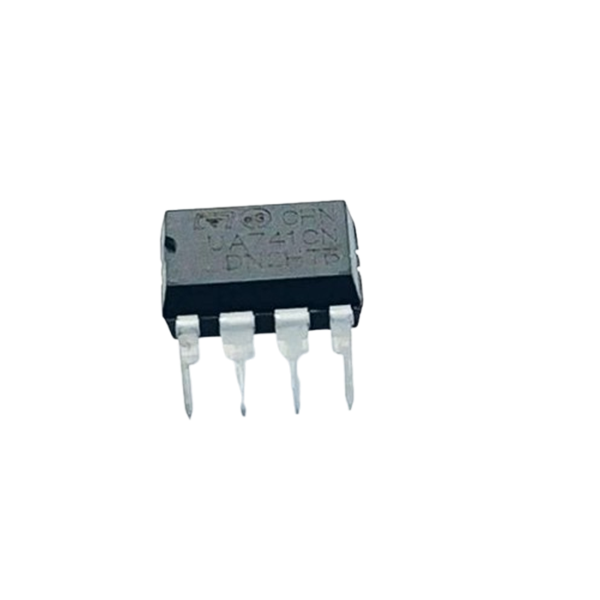

Amplification Opérationnel UA741

300 CFA

L'UA741 est un amplificateur opérationnel à usage général avec une entrée différentielle à haute impédance, une entrée en mode commun, et une sortie unique. Il est conçu pour amplifier la différence de tension entre ses deux entrées. Il fonctionne avec une alimentation simple, typiquement entre ±5V et ±15V, ce qui le rend compatible avec des sources d'alimentation standard.

L'UA741 est un amplificateur opérationnel à usage général avec une entrée différentielle à haute impédance, une entrée en mode commun, et une sortie unique. Il est conçu pour amplifier la différence de tension entre ses deux entrées. Il est un composant électronique très répandu et largement utilisé dans les applications d'amplification et de traitement de signaux. Il a un gain élevé, ce qui signifie qu'il peut amplifier même de petites différences de tension à ses entrées en une sortie significative. Il fonctionne avec une alimentation simple, typiquement entre ±5V et ±15V, ce qui le rend compatible avec des sources d'alimentation standard.


Caractéristiques :

  • Large gamme de tension différentielle et le de mode commun
  • Compensation de fréquence et vrrouillage non requis
  • Produit de bande passante de gain 1MHz
  • Plage de tension d'alimentation de ±5V à ±15V
  • Vitesse de balayage à gain unitaire de 0.5V /us
  • Tension d'offset d'entrée de 1mV à TA = 25°C
  • Courant de polarisation d'entrée 80nA à TA = 25°C
  • Taux de réjection du mode commun (CMRR) de 70db ) TA = 25°C
  • Gamme de température d'utilisation de 0°C à 70°C


Applications

  • Amplification de signaux audio, capteurs et faibles signaux dans l'électronique.
  • Comparaison de signaux pour générer des sorties basées sur leurs relations.
  • Génération de formes d'ondes carrées, triangulaires et sinusoïdales.
  • Filtres passe-bas, passe-haut, passe-bande pour manipulation des fréquences.
  • Amplification de signaux de référence pour applications de précision modérée.
  • Amplification et contrôle de rétroaction dans les systèmes de régulation.
  • Utilisation en tant qu'amplificateur différentiel pour mesures de différence de tension.
