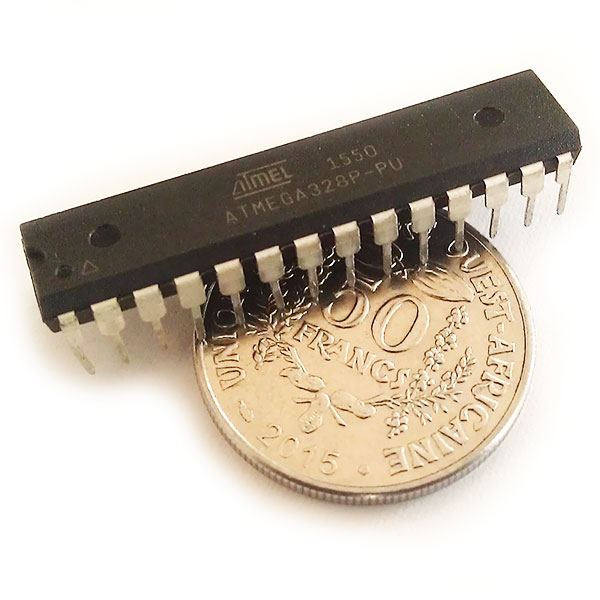

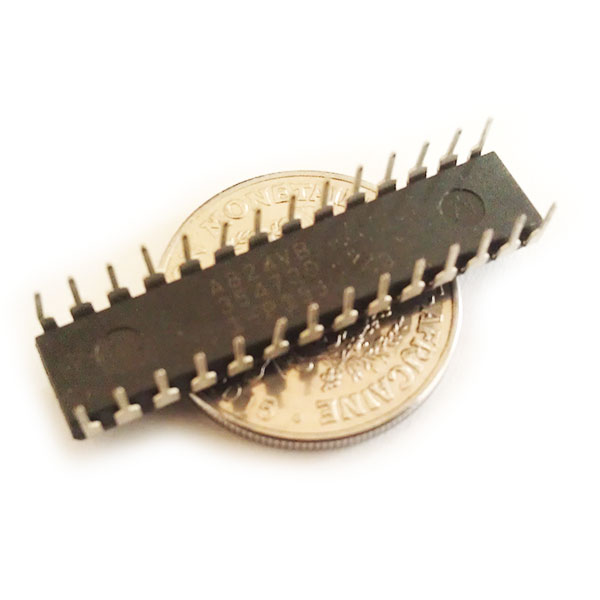

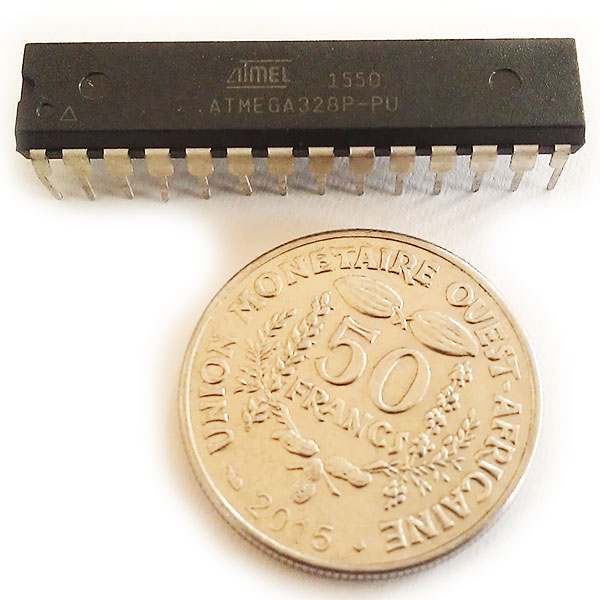

ATMEGA 328
3 350 CFA
L'ATmega328P est un microcontrôleur CMOS 8 bits basse consommation basé sur l'architecture AVRenhanced RISC. En exécutant des instructions puissantes en un seul cycle d'horloge, l'ATmega328P atteint des débits proches de 1 MIPS par MHz, permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.
L'ATmega328P est un microcontrôleur CMOS 8 bits basse consommation basé sur l'architecture AVRenhanced RISC. En exécutant des instructions puissantes en un seul cycle d'horloge, l'ATmega328P atteint des débits proches de 1 MIPS par MHz, permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.
Caractéristiques:
• Microcontrôleur AVR® 8 bits hautes performances et basse consommation
• Architecture RISC avancée
– 131 instructions puissantes
– Exécution de la plupart des cycles d'horloge uniques
– 32 x 8 registres de travail à usage général
– Fonctionnement entièrement statique
– Débit jusqu'à 20 MIPS à 20 MHz
– Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatile à haute endurance
- 32 000 octets de mémoire de programme Flash autoprogrammable dans le système
– Cycles d'écriture/effacement : 10 000 Flash/100 000 EEPROM
– Conservation des données : 20 ans à 85°C/100 ans à 25°C(1)
- Section de code de démarrage en option avec bits de verrouillage indépendants
-Programmation système par programme de démarrage sur puce
-Opération d'écriture
- Verrou de programmation pour la sécurité du logiciel
•Caractéristiques
– Deux temporisateurs/compteurs 8 bits avec pré-échelle séparé et mode de comparaison
– Un minuteur/compteur 16 bits avec pré-échelle séparé, mode de comparaison et mode de capture
– Compteur en temps réel avec oscillateur séparé
– Six canaux PWM
– ADC 10 bits à 8 canaux en boîtier TQFP et QFN/MLFMesure de la température
- ADC 10 bits à 6 canaux dans un boîtier PDIPMesure de la température
– USART série programmable
– Interface série SPI maître/esclave
– Interface série 2 fils orientée octet (compatible Philips I2C)
- Minuterie de chien de garde programmable avec oscillateur séparé sur puce
- Comparateur analogique sur puce
- Interruption et réveil sur changement de broche - Réinitialisation à la mise sous tension et détection de baisse de tension programmable
– Oscillateur calibré interne
– Sources d'interruption externes et internes
- Six modes de veille : veille, réduction du bruit ADC, économie d'énergie, mise hors tension, veille et veille prolongée
– 23 lignes d'E/S programmables
– PDIP 28 broches, TQFP 32 broches, QFN/MLF 28 plots et QFN/MLF 32 plots
ATmega328P : 0 - 4 MHz @ 1,8 - 5,5 V, 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Faible consommation d'énergie à 1 MHz, 1,8 V, 25 °C
- Dimmensions: 35,16mm/7,09mm/3,10mm
- Poids: 2
Applications:
. Il peut être utilisé dans les projets de systèmes embarqués.
. Il peut également être utilisé en robotique.
. Des systèmes de surveillance et de gestion de l'alimentation peuvent également être préparés à l'aide de cet appareil.
