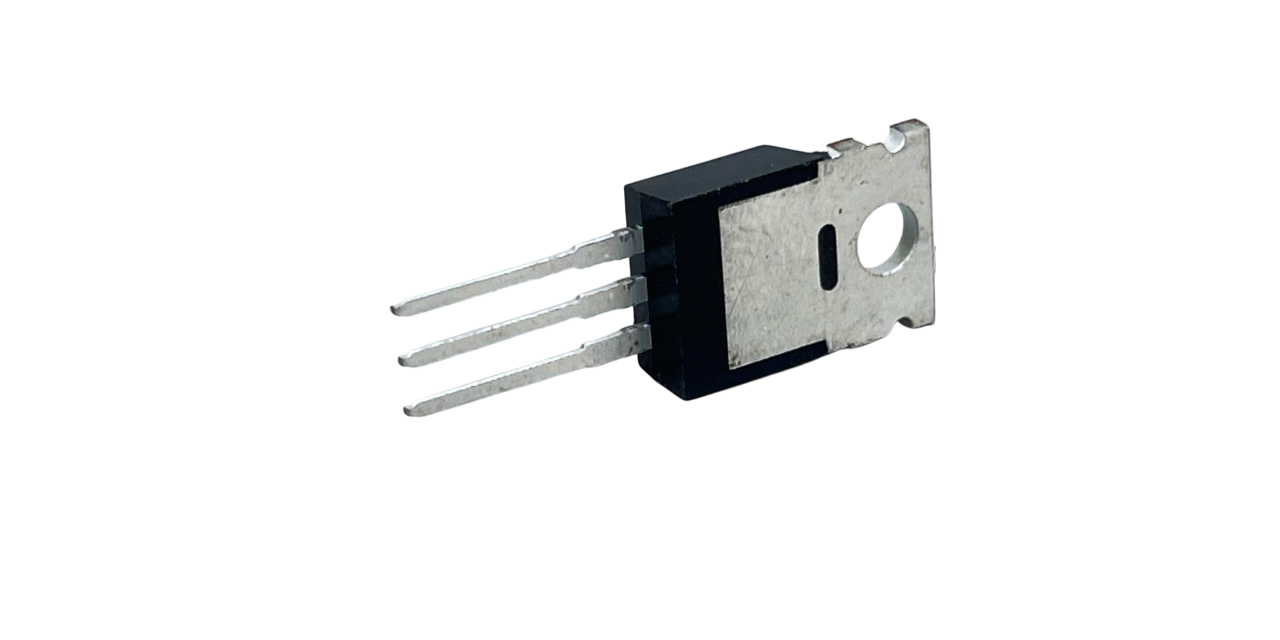

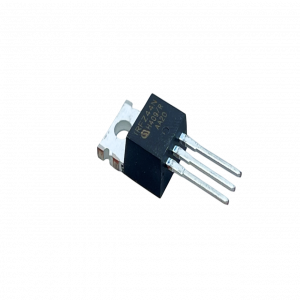

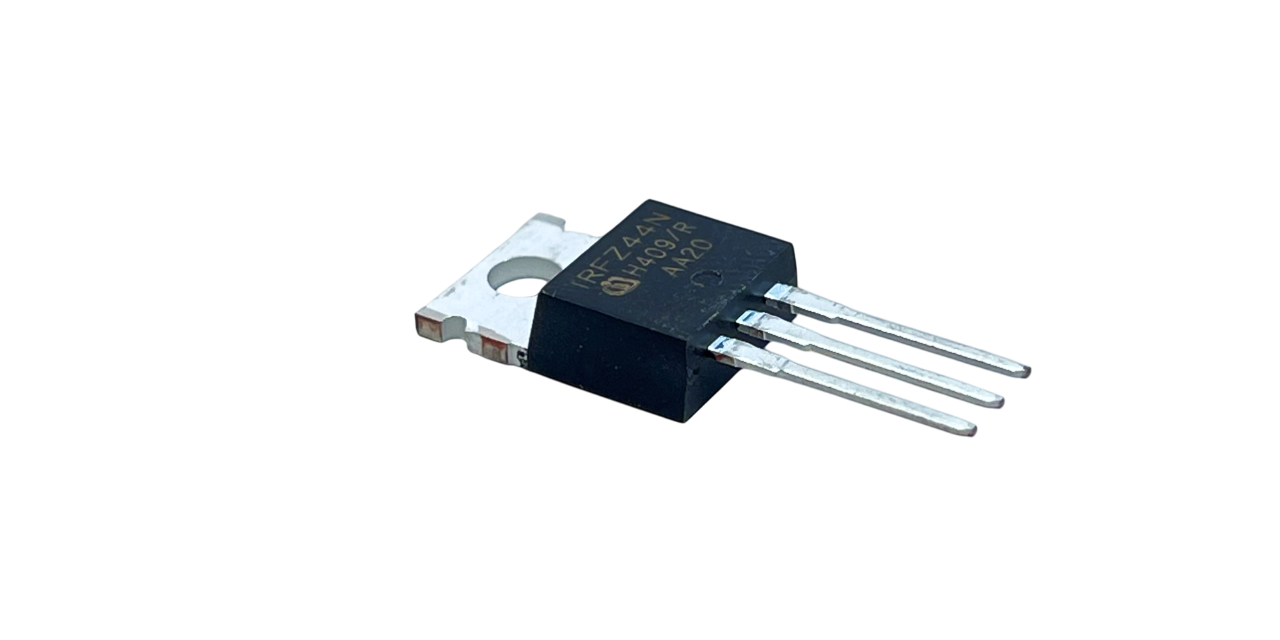

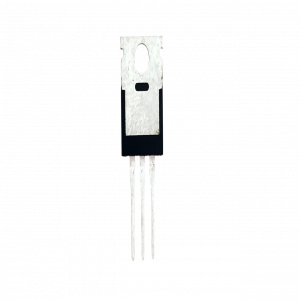

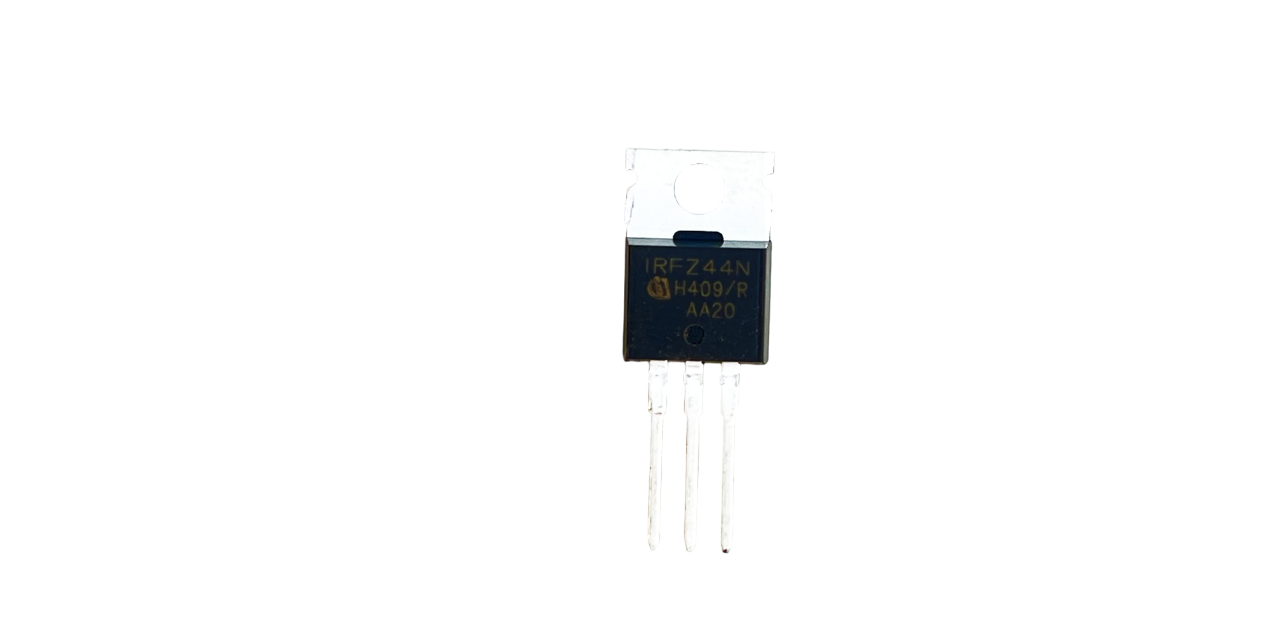

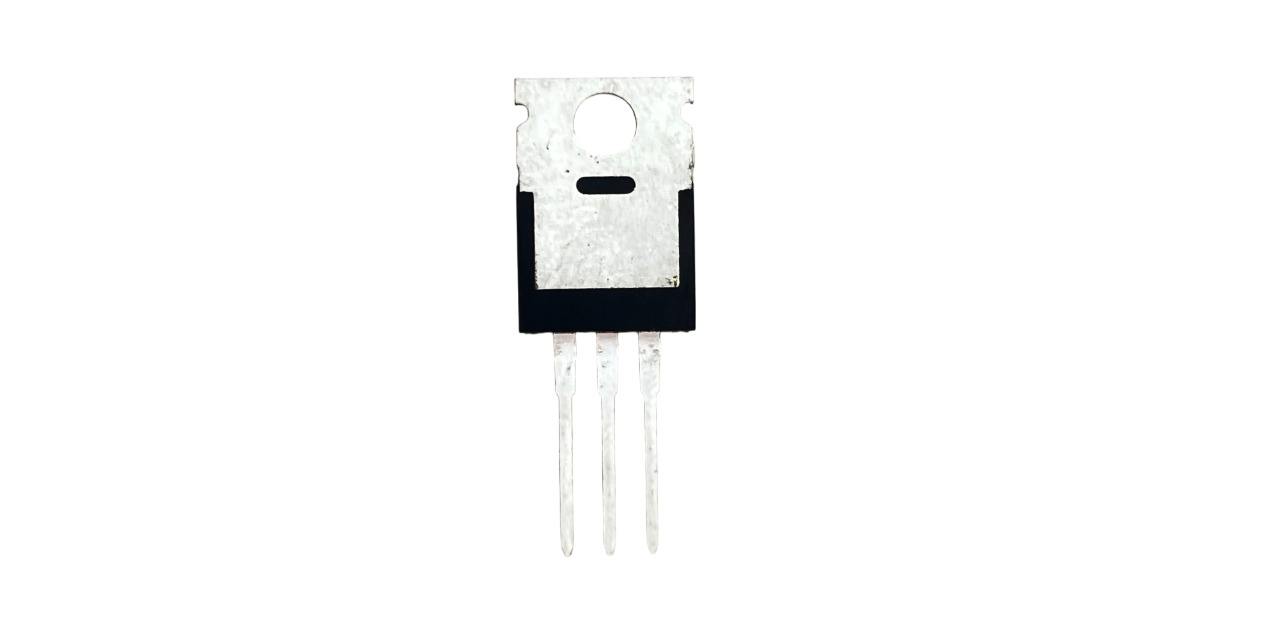

IRFZ44N
350 CFA
L'IRFZ44N est un transistor MOSFET de puissance populaire utilisé dans différentes applications électroniques. Il est connu pour son courant de vidange élevé et sa vitesse de commutation rapide. Sa faible résistance à l'état passant et sa capacité à gérer les courants diffusés en police un choix populaire dans de nombreuses applications électroniques.
L'IRFZ44N est un transistor MOSFET de puissance populaire utilisé dans différentes applications électroniques. Il est connu pour son courant de vidange élevé et sa vitesse de commutation rapide. En plus de cela, il a également une faible valeur de résistance Source-Drain (Rds) qui permet d'augmenter l'efficacité des circuits de commutation. Le MOSFET commence à commuter avec une petite tension de grille de 4V, mais le courant de vidange n'est maximum que lorsqu'une tension de grille de 10V est appliquée. Il est couramment utilisé avec Arduino, en raison de son faible courant de seuil.
Caractéristiques :
MOSFET canal N petit signal
- Courant de vidange continue (ID) : 49 A à 25 °C
- Courant de drain pulsé (ID-peak) : 160 A
- Tension de seuil de commande (Vgs(th)) : entre 2 V et 4 V
- Tension porte-source est (VGS) : ± 20 V (max)
- Tension drain-source maximale (VDS) : 55 V
- Résistance drain-source à l'état passant (Rds(on)) : 17 milli-ohms
- Température de fonctionnement : -55°C à 175°C
- Poids:1,8g
- Dimensions: 19 mm x 1 mm x 4 mm
Le temps de montée et le temps de descente sont respectivement d'environ 60ns et 45ns. L'IRFZ44N est largement utilisé pour la commutation de charges à haute puissance, notamment dans les circuits de commande de moteurs, les alimentations à découpage, les onduleurs et les circuits de commutation de puissance en général. Sa faible résistance à l'état passant et sa capacité à gérer les courants diffusés en police un choix populaire dans de nombreuses applications électroniques.
