Module I2C MCP23017
9335 XOF

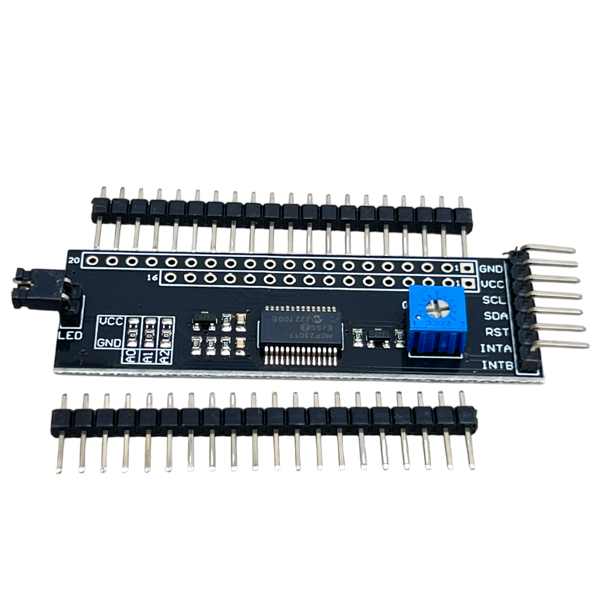

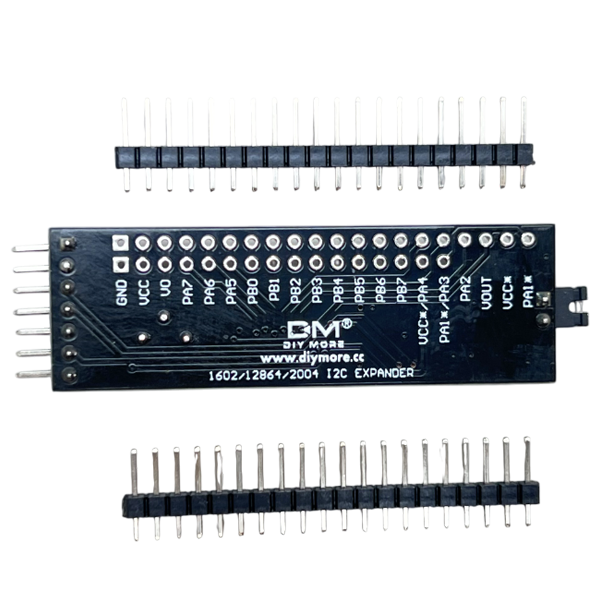

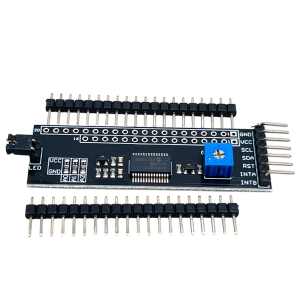

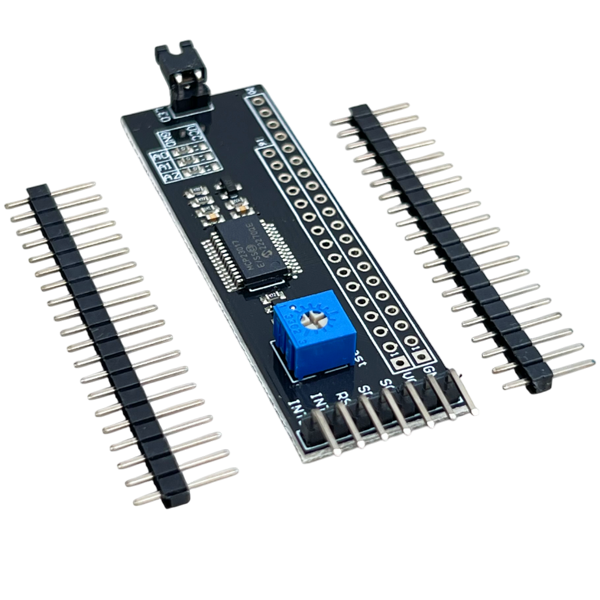

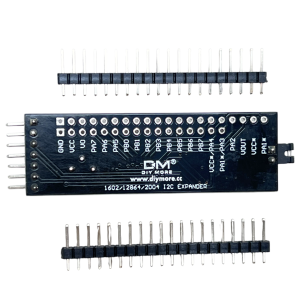

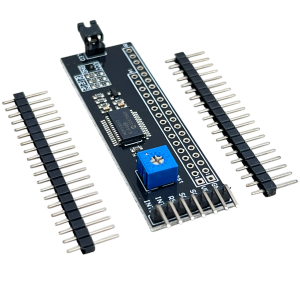

Le module I2C (Inter Integrated Circuit) est un circuit imprimé qui permet de simplifier la connexion entre un écran LCD et un microcontrôleur, en utilisant le protocole de communication I2C. Il se branche sur l'écran LCD par l'intermédiaire d'un connecteur à 16 broches ou 20 broches en fonction de l'écran LCD a utiliser.
Le module I2C (Inter Integrated Circuit) est un circuit imprimé qui permet de simplifier la connexion entre un écran LCD et un microcontrôleur, en utilisant le protocole de communication I2C. Il se branche sur l'écran LCD par l'intermédiaire d'un connecteur à 16 broches ou 20 broches en fonction de l'écran LCD a utiliser. Ce circuit permet de réduire le nombre de broches nécessaires pour piloter l'écran LCD, en utilisant le bus I2C pour envoyer les données et les commandes. Le module I2C dispose également d'un potentiomètre pour régler le contraste de l'écran LCD, et d'une résistance pour contrôler le rétroéclairage. Le module I2C est compatible avec les écrans LCD de type 1602 ( 16 x 2 ) ou 2004 ( 20 x 4 ) ou 12864 ( 128 x 64 ), et avec les microcontrôleurs qui supportent le protocole I2C, comme Arduino, Raspberry Pi, STM32, etc.
Caractéristiques :
- Type de connexion : I2C
- Circuit intégré : MCP23017
- Nombre de broches : 7 (VCC, GND, SDA, SCL, RST, INTA, INTB)
- Tension d'alimentation : 5V
- Courant de consommation : dépend de l'écran LCD connecté
- Type d'écran LCD compatible : 1602 ou 2004 ou 12864
- Réglage du contraste : potentiomètre
- Contrôle du rétroéclairage : résistance
Applications :
- Afficher des informations sur un écran LCD avec un minimum de broches utilisées
- Simplifier le câblage entre un écran LCD et un microcontrôleur
- Utiliser le bus I2C pour communiquer avec d'autres périphériques
