Module I2C
960 FCFA

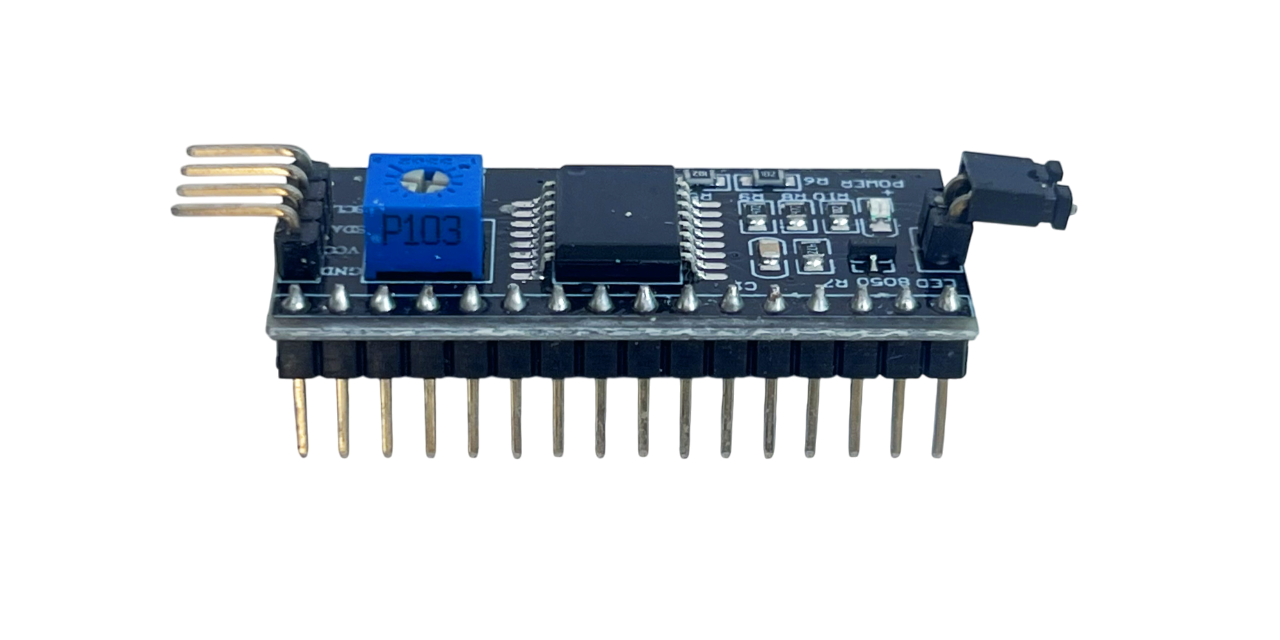

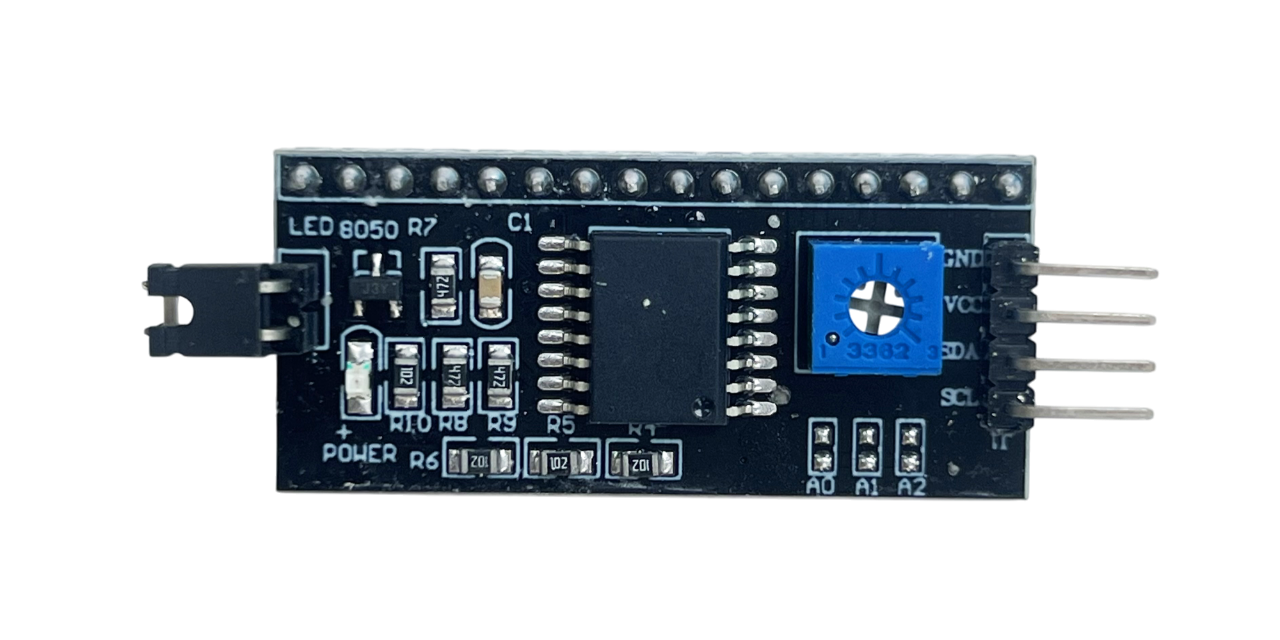

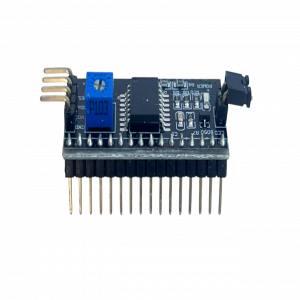

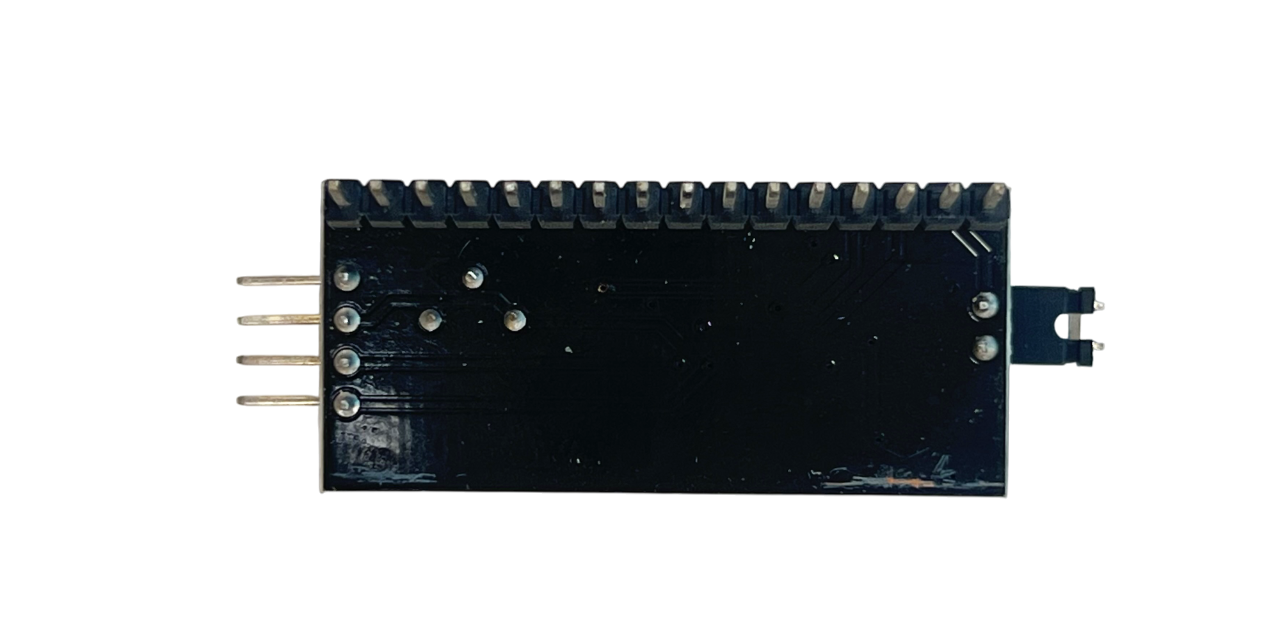

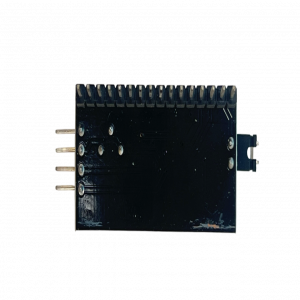

Un module I2C (Inter Integrated Circuit) est un circuit imprimé qui permet de simplifier la connexion entre un écran LCD et un microcontrôleur, en utilisant le protocole de communication I2C. Le module I2C intègre un circuit intégré PCF8574, qui est un expandeur d'entrées/sorties à 8 bits contrôlé par I2C. Ce circuit permet de réduire le nombre de broches nécessaires pour piloter l'écran LCD de 6 à 2, en utilisant le bus I2C pour envoyer les données et les commandes. Il est compatible avec les écrans LCD de type 1602 (16 caractères x 2 lignes) ou 2004 (20 caractères x 4 lignes), et avec les microcontrôleurs qui supportent le protocole I2C, comme Arduino, Raspberry Pi, STM32, etc.
Un module I2C (Inter Integrated Circuit) est un circuit imprimé qui permet de simplifier la connexion entre un écran LCD et un microcontrôleur, en utilisant le protocole de communication I2C. Le module I2C se branche sur l'écran LCD par l'intermédiaire d'un connecteur à 16 broches, et expose quatre broches pour la connexion au microcontrôleur : VCC, GND, SDA et SCL. Le module I2C intègre un circuit intégré PCF8574, qui est un expandeur d'entrées/sorties à 8 bits contrôlé par I2C. Ce circuit permet de réduire le nombre de broches nécessaires pour piloter l'écran LCD de 6 à 2, en utilisant le bus I2C pour envoyer les données et les commandes. Le module I2C dispose également d'un potentiomètre pour régler le contraste de l'écran LCD, et d'une résistance pour contrôler le rétroéclairage. Le module I2C est compatible avec les écrans LCD de type 1602 (16 caractères x 2 lignes) ou 2004 (20 caractères x 4 lignes), et avec les microcontrôleurs qui supportent le protocole I2C, comme Arduino, Raspberry Pi, STM32, etc.
Caractéristiques :
- Type de connexion : I2C
- Circuit intégré : PCF8574
- Nombre de broches : 4 (VCC, GND, SDA, SCL)
- Tension d'alimentation : 5V
- Courant de consommation : dépend de l'écran LCD connecté
- Type d'écran LCD compatible : 1602 ou 2004
- Réglage du contraste : potentiomètre
- Contrôle du rétroéclairage : résistance
Applications :
- Afficher des informations sur un écran LCD avec un minimum de broches utilisées
- Simplifier le câblage entre un écran LCD et un microcontrôleur
- Utiliser le bus I2C pour communiquer avec d'autres périphériques
