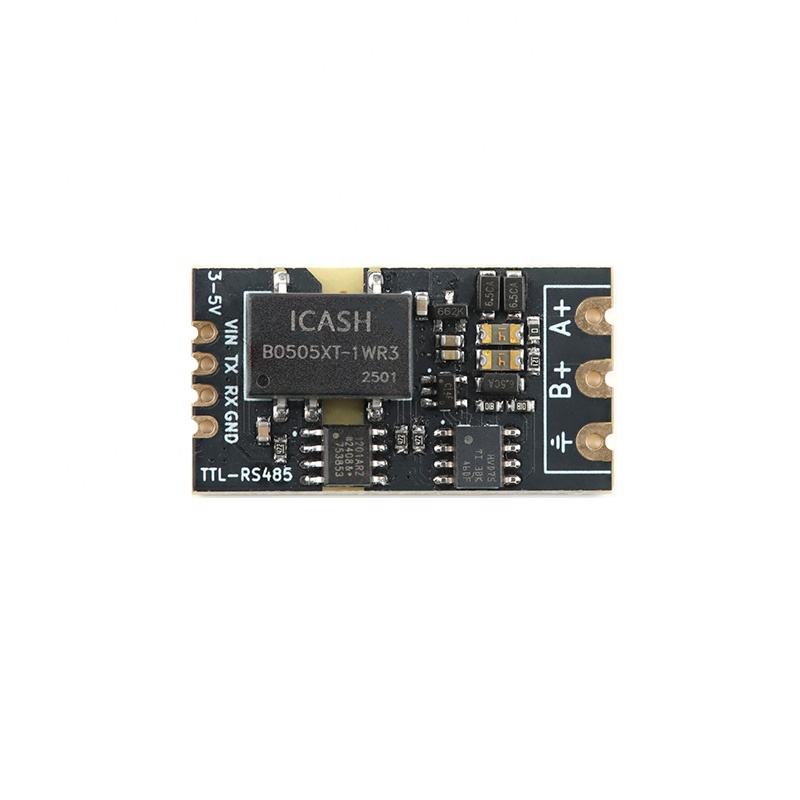

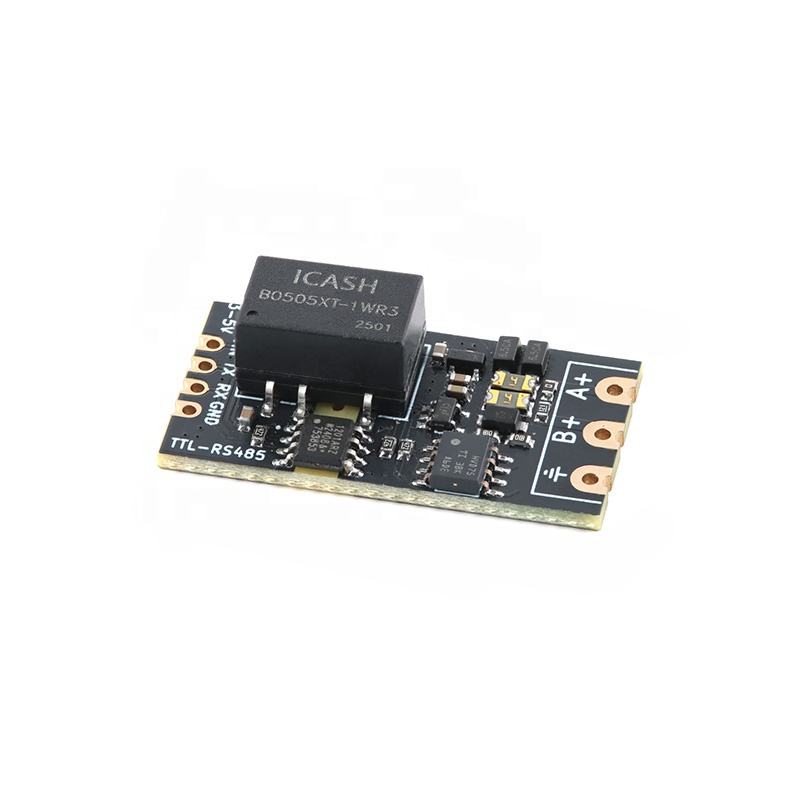

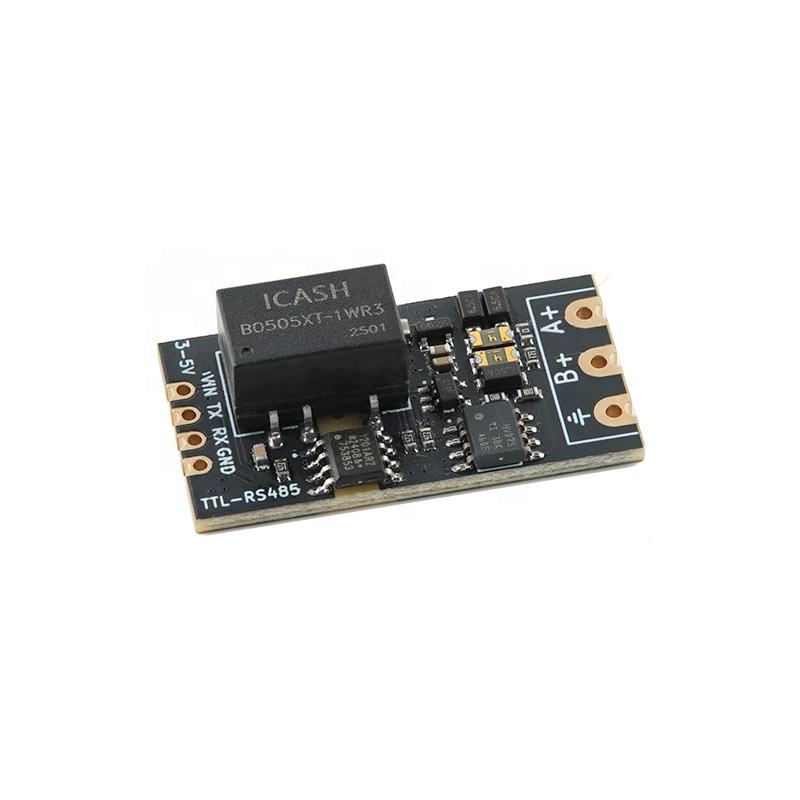

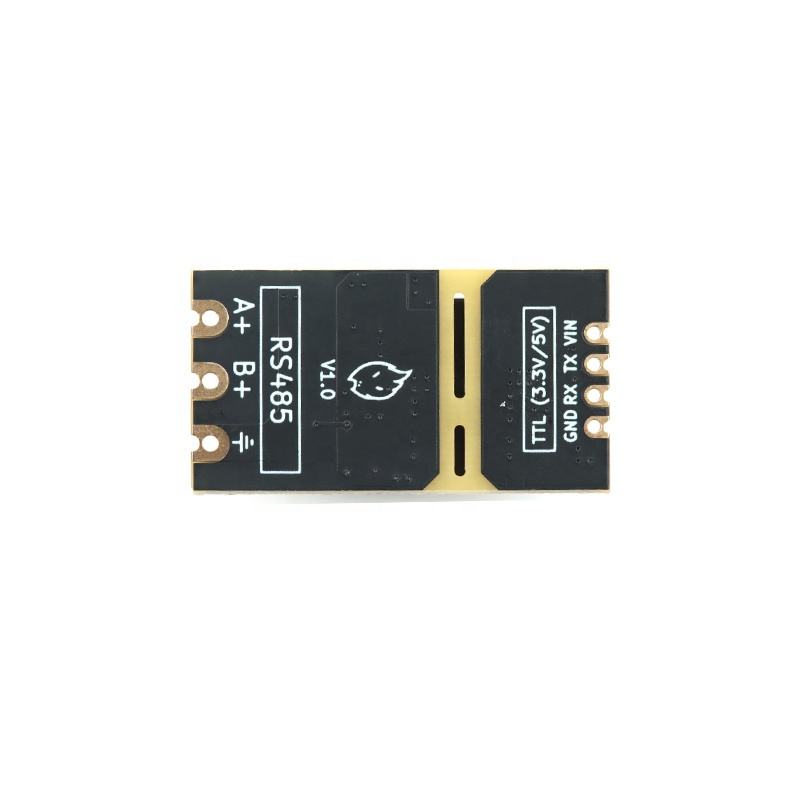

Module isolé TTL vers RS485 Port série Inversion automatique haute vitesse 2Mbps Compatible avec 3.3V/5V
3500 FCFA
Le module de conversion de niveau TTL isolé vers RS485 est conçu pour une communication série robuste et sans interférences dans les systèmes industriels et embarqués. Grâce à son isolation électrique complète, il protège le contrôleur hôte et le bus RS485 contre le bruit, les pics de tension et les problèmes de mise à la terre. Ce module prend en charge les niveaux logiques TTL 3,3 V et 5 V, ce qui le rend compatible avec les microcontrôleurs tels qu'Arduino, ESP32, STM32 et Raspberry Pi.
Avec un débit de communication élevé jusqu'à 2 Mbit/s, ce module répond aux exigences des applications temps réel. Sa protection TVS intégrée et son terminaison 120 Ω garantissent un fonctionnement sûr et fiable du réseau RS485. Ses pastilles plaquées or à demi-trou et ses bornes soudables simplifient l'installation et l'intégration dans les circuits imprimés ou les systèmes de câblage personnalisés.
Le module de conversion de niveau TTL isolé vers RS485 est conçu pour une communication série robuste et sans interférences dans les systèmes industriels et embarqués. Grâce à son isolation électrique complète, il protège le contrôleur hôte et le bus RS485 contre le bruit, les pics de tension et les problèmes de mise à la terre. Ce module prend en charge les niveaux logiques TTL 3,3 V et 5 V, ce qui le rend compatible avec les microcontrôleurs tels qu'Arduino, ESP32, STM32 et Raspberry Pi.
Avec un débit de communication élevé jusqu'à 2 Mbit/s, ce module répond aux exigences des applications temps réel. Sa protection TVS intégrée et son terminaison 120 Ω garantissent un fonctionnement sûr et fiable du réseau RS485. Ses pastilles plaquées or à demi-trou et ses bornes soudables simplifient l'installation et l'intégration dans les circuits imprimés ou les systèmes de câblage personnalisés.
Caractéristiques :
Tension d'alimentation : compatible avec les tensions CC 3,3 V/5 V
Débit de communication : jusqu’à 2 Mbits/s
Résistance de terminaison intégrée : 120 Ω
Pas de l'interface TTL : connecteur à broches de 2,54 mm
Pas de l'interface RS485 : 5,08 mm, borne KF301
Conception : Circuit de conversion entièrement isolé
Protection : Protection contre les surtensions TVS + fusible de sécurité
Dimensions du module : 34 × 18 × 9 mm
Applications
Réseaux de communication industriels RS485
Interface entre automate programmable et capteurs
Systèmes de maison intelligente
Communication série à longue distance
Compteurs, contrôleurs et équipements d'automatisation basés sur la norme RS485
Environnements sensibles au bruit nécessitant une isolation
