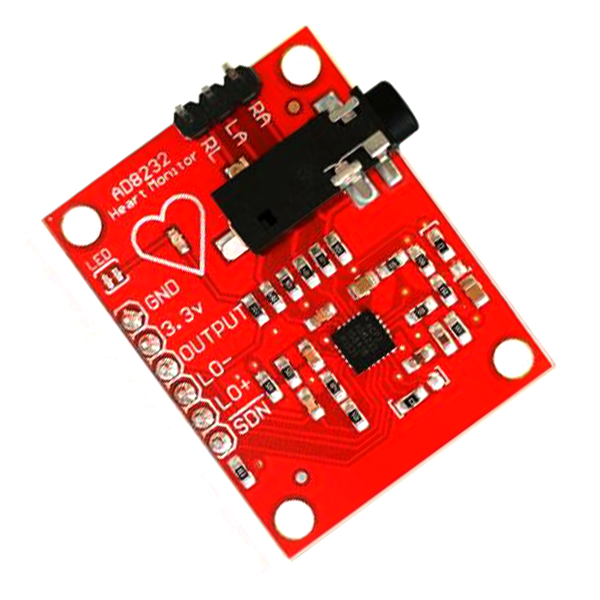

Moniteur de fréquence cardiaque AD8232 ECG

7 830.00 XOF

Le moniteur de fréquence cardiaque utilisé à une seule sonde AD8232 est une carte économique pour mesurer l'activité électrique du cœur. Cette activité électrique peut être représentée sous forme d'ECG ou d'électrocardiogramme et sortie sous forme de lecture analogique. Les ECG peuvent être extrêmement bruyants, le moniteur de fréquence cardiaque à sonde unique AD8232 agit comme un ampli opérationnel pour aider à obtenir facilement un signal clair des intervalles PR et QT.

  Me tenir informé via WhatsApp

Le moniteur de fréquence cardiaque utilisé à une seule sonde AD8232 est une carte économique pour mesurer l'activité électrique du cœur. Cette activité électrique peut être représentée sous forme d'ECG ou d'électrocardiogramme et sortie sous forme de lecture analogique. Les ECG peuvent être extrêmement bruyants, le moniteur de fréquence cardiaque à sonde unique AD8232 agit comme un ampli opérationnel pour aider à obtenir facilement un signal clair des intervalles PR et QT.

L'AD8232 est un bloc de conditionnement de signal intégré pour l'ECG et d'autres applications de mesure biopotentielle. Il est conçu pour extraire, amplifier et filtrer les petits signaux biopotentiels en présence de conditions bruyantes, telles que celles créées par le mouvement ou le placement à distance des électrodes.

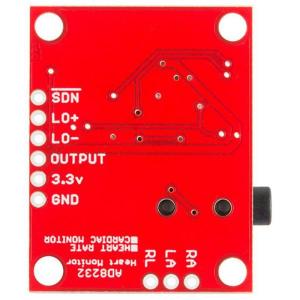

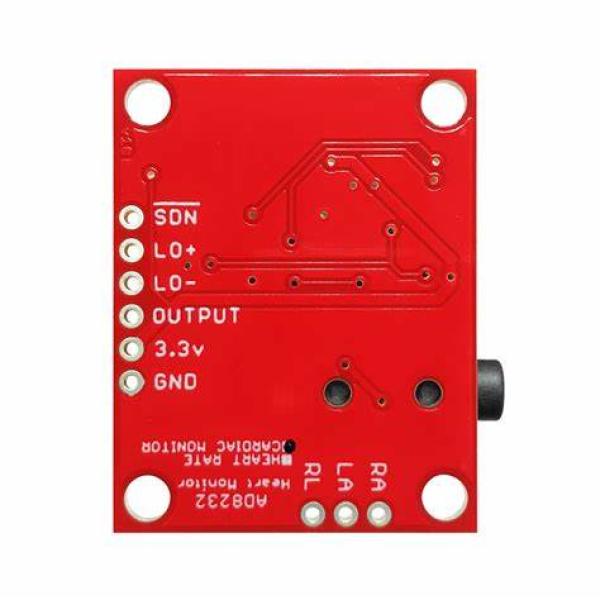

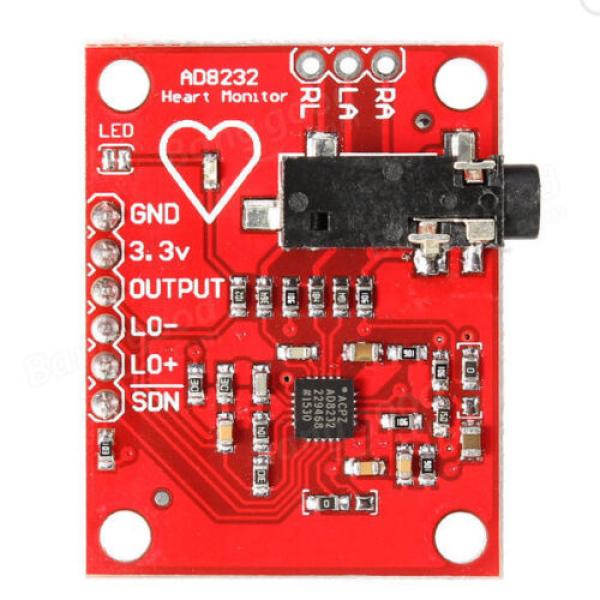

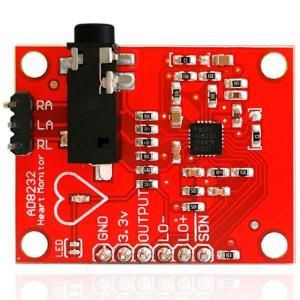

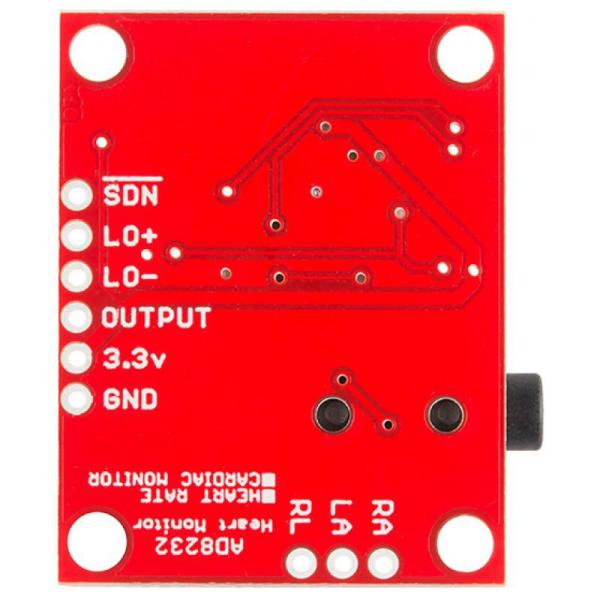

Le moniteur de fréquence cardiaque intégré AD8232 répartit neuf connexions du circuit sur lesquelles vous pouvez souder des broches, des fils ou d'autres connecteurs. SDN, LO+, LO-, OUTPUT, 3,3V, GND fournissent des broches essentielles pour faire fonctionner ce moniteur avec un Arduino ou une autre carte de développement. Sur cette carte sont également fournies des broches RA (bras droit), LA (bras gauche) et RL (jambe droite) pour fixer et utiliser vos propres capteurs personnalisés. De plus, il y a un voyant LED qui pulsera au rythme d'un rythme cardiaque. Les électrodes biomédicales et le câble du capteur sont nécessaires pour utiliser le moniteur cardiaque et peuvent être trouvés dans la section Produits recommandés ci-dessous.

Remarque : Ce produit n'est PAS un appareil médical et n'est pas destiné à être utilisé en tant que tel ou comme accessoire, ni à diagnostiquer ni à traiter aucune condition.

Caractéristiques :

  • Tension de fonctionnement - 3,3 V
  • Sortie analogique
  • Détection de dérivation Broche d'arrêt
  • Indicateur LED Jack 3,5 mm pour la connexion du coussin biomédical
  • Liste de colisage : AD8232 Breakout 1 pcs câble ECG 1 pcs Electrode 3 pc
  • Poids:34,5g
  • Dimension:50mm x 30mm x 13mm
