CATEGORIE : Arduino
SKU : 7000

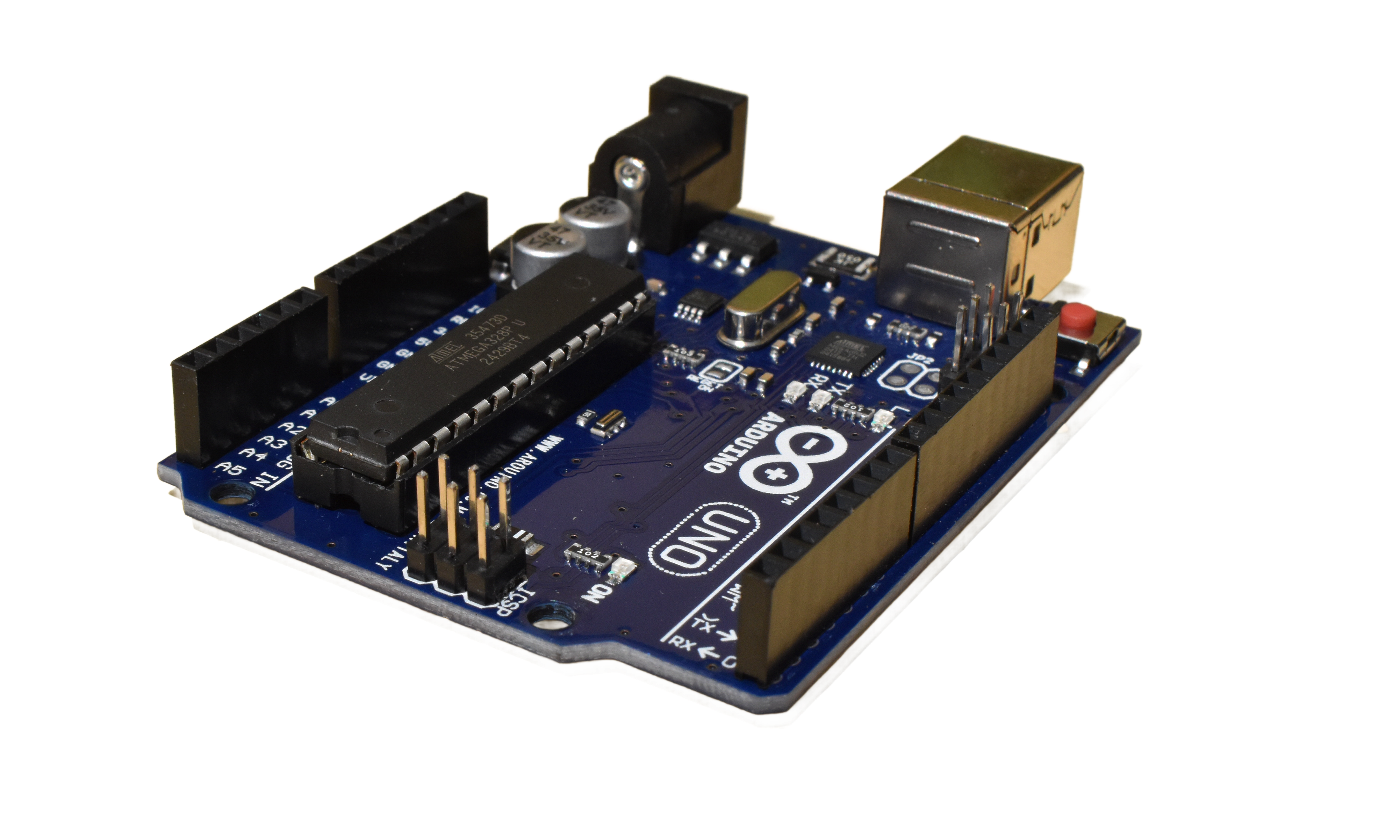

Arduino UNO R3

9 900 FCFA

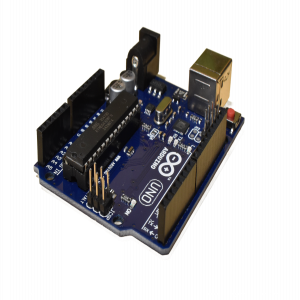

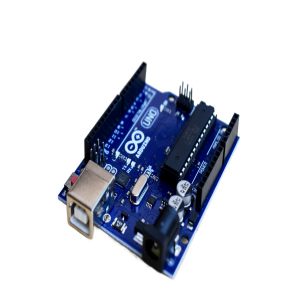

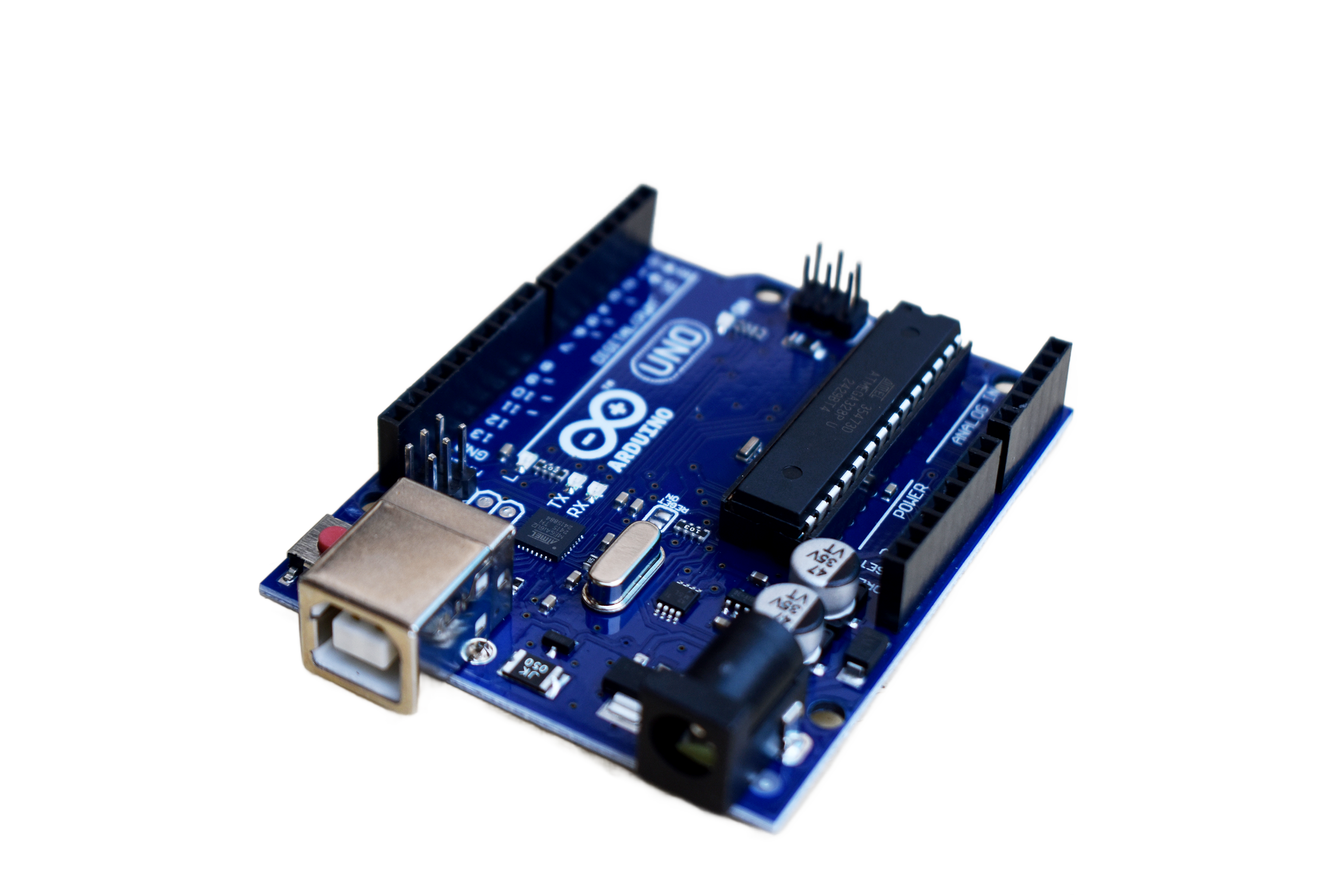

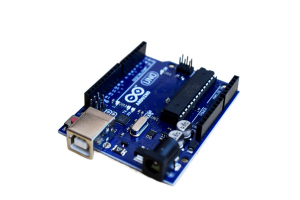

L' Arduino Uno R3  est une carte à microcontrôleur basée sur le  microcontrôleur AVR ATmega328  démontable, à deux processeurs (DIP). Il dispose de 20 broches d'entrée / sortie numérique (dont 6 entrées peuvent être utilisées comme entrées PWM et 6 entrées peuvent être utilisées comme entrées analogiques). Les programmes peuvent être chargés à partir du  programme informatique Arduino  facile à utiliser. Arduino a une communauté de support étendue. Le  R3  est la troisième et dernière révision de l' Arduino Uno .

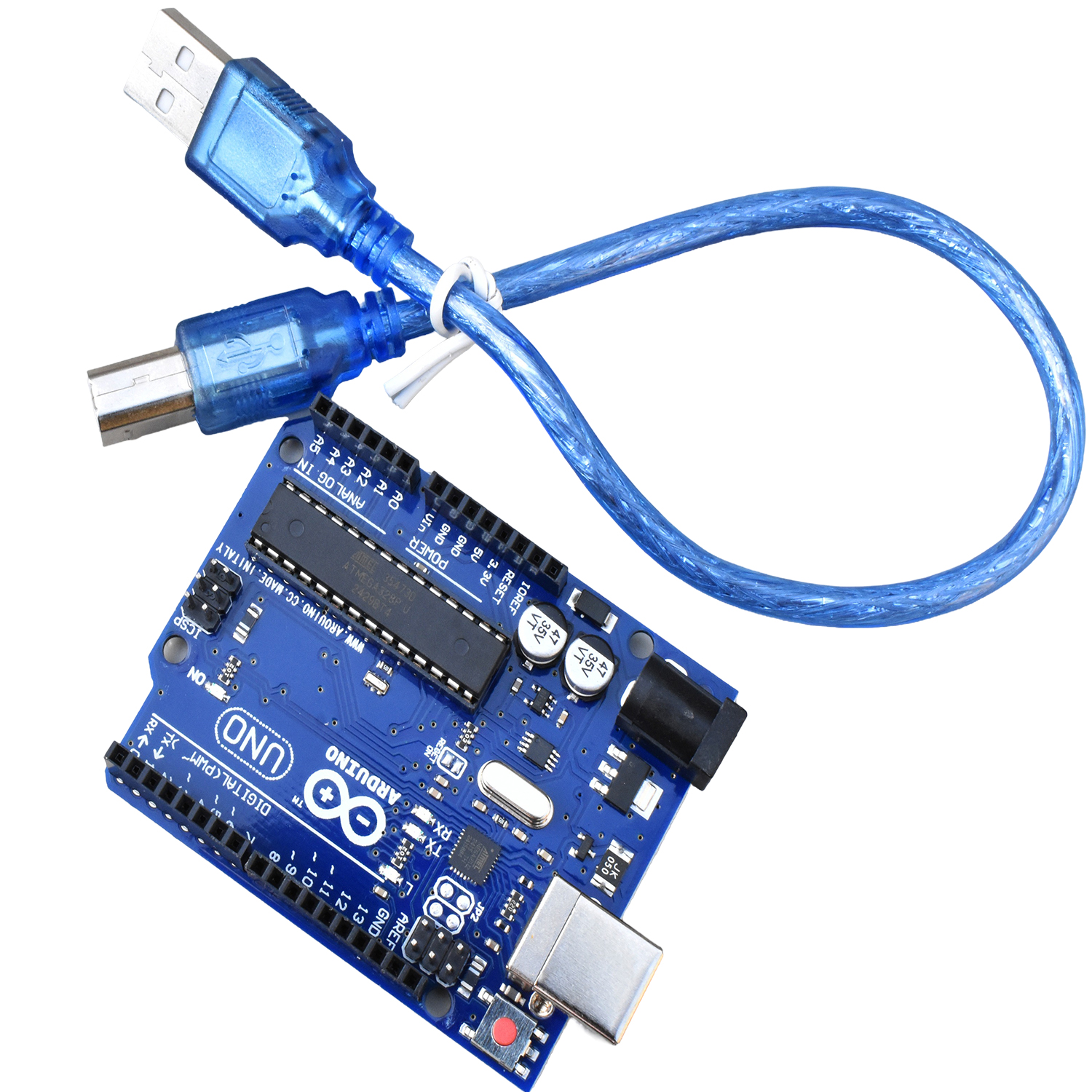

Arduino Uno  est une carte à microcontrôleur basée sur l ' ATmega328P . Il possède 14 broches d'entrée / sortie numériques, 6 entrées analogiques, un quartz à 16 MHz, une connexion USB, un connecteur d'alimentation, un connecteur ICSP et un bouton de réinitialisation. Il contient tout le nécessaire pour supporter le microcontrôleur. Connectez-vous simplement à un ordinateur avec un  câble USB  ou alimenté avec un adaptateur AC-DC ou une batterie pour commencer.

Caractéristiques

  • Microcontrôleur: ATmega328
  • Tension de fonctionnement nominale: 5V
  • Tension d'alimentation (recommandée): 7-12V
  • Tension d'alimentation (limite): 6-20V
  • Entrées / sorties numériques: 14 (dont 6 envoyer d'une sortie PWM)
  • Entrées analogiques: 6 (utilisables en broches numériques)
  • Intensité maxi disponible par broche E / S (5V): 40 mA
  • Intensité maximale disponible pour la sortie 3.3V: 50 mA
  • Intensité maximale disponible pour la sortie 5V: Fonction utilisée - Port maxi 500 mA USB utilisé seul
  • Programme Mémoire Flash: 32 Ko (ATmega328) dont 0,5 Ko utilisé par le chargeur de démarrage
  • Mémoire SRAM (mémoire volatile): 2 Ko (ATmega328)
  • Mémoire EEPROM (mémoire non volatile): 1 KB (ATmega328)
  • Fréquence d'horloge: 16 MHz
  • Taille: 68,6 mm x 53,4 mm

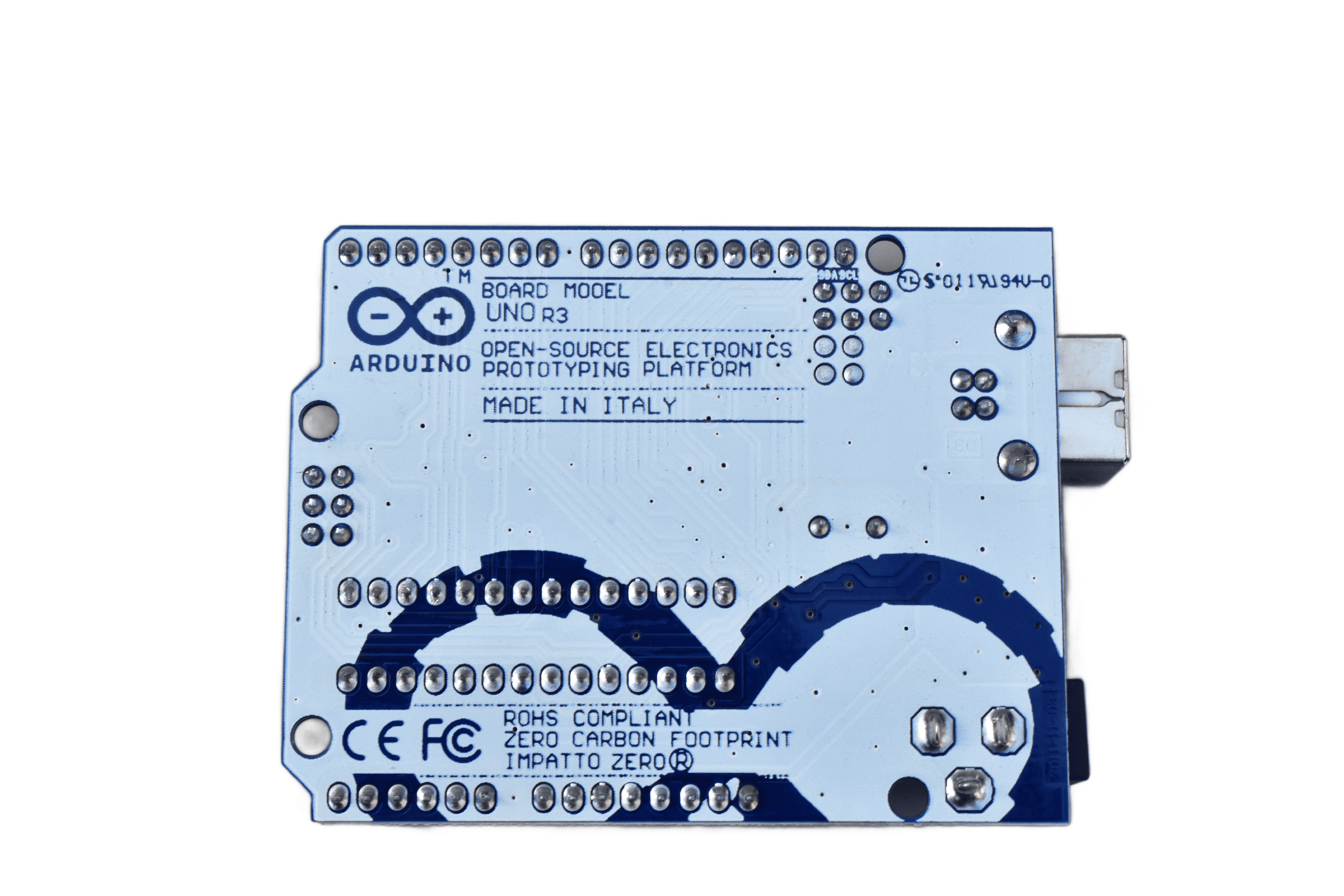

  • Version d'origine: fabriquée en Italie

Alimentation

Arduino  Uno peut-être alimenté soit via la connexion USB (qui fournit 5V jusqu'à 500mA) ou avec une alimentation externe. La source d'alimentation est contrôlée automatiquement par la carte. L'alimentation externe (non-USB) peut être soit un adaptateur secteur (typiquement 3V à 12V sous 500mA) ou des piles. L'adaptateur secteur peut être connecté à un prix 2.1mm au centre du connecteur jack de la carte. Les fils en provenance d'un bloc de piles ou peuvent être insérés dans les cartes appelées  Gnd  (masse ou 0V) et de  vin  (tension positive en entrée).

La carte peut fonctionner avec une alimentation externe de 6 à 20 volts. Cependant, il est possible que la carte soit alimentée avec moins de 7V, 5V puisse fournir moins de 5V et pourrait être instable. Si vous aviez plus de 12V, le régulateur de tension pourrait être réparé et endommagé. Aussi, la plage idéale recommandée pour alimenter  la carte Uno  est entre 7V et 12V. Les broches d'alimentation sont les suivantes:

  • VIN . La tension d'entrée est positive lorsque  la carte  est utilisée avec une source de tension externe (5V régulée). Vous pouvez être un aliment de cette broche.
  • 5V . Tension régulée pour utiliser le microcontrôleur et les autres composants à la carte. (qui sont intégrés à la carte Arduino). Le 5V régulé fourni par cette broche peut donc provenir soit de la tension d'alimentation VIN via le régulateur de carte, soit de la connexion USB (qui fournit du 5V régulé) ou de tout autre source d'alimentation régulée.
  • 3V3 . Une alimentation de 3,3 V fournie par le circuit intégré FTDI (circuit intégré faisant l'adaptation du signal entre le port USB de votre ordinateur et le port série de l ' ATmega ) de la carte disponible: c'est différent pour un circuit virtuel ANTANT cette tension au lieu du 5V). L'intensité maximale disponible sur cette broche est de 50mA
  • GND . Broche de masse (ou 0V).



Aucun tutoriel trouvé.

Pour plus de cours et de tutoriels, visitez notre plateforme YoupiLab Education.


Produits similaires
TTG0-T Display Esp32 wifi and bluetooth module
STM32F103C8T6
SKU 10764 5 400 FCFA
Arduino Nano
SKU 7001 5 000 FCFA

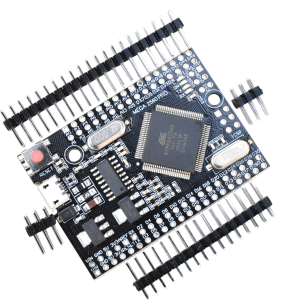

Arduino Mega
SKU 7002 15 000 FCFA
ATMEGA 328
SKU 7003 3 600 FCFA

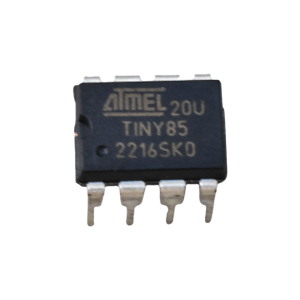

ATtiny 85
