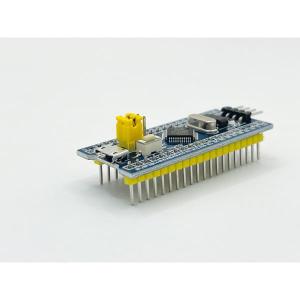

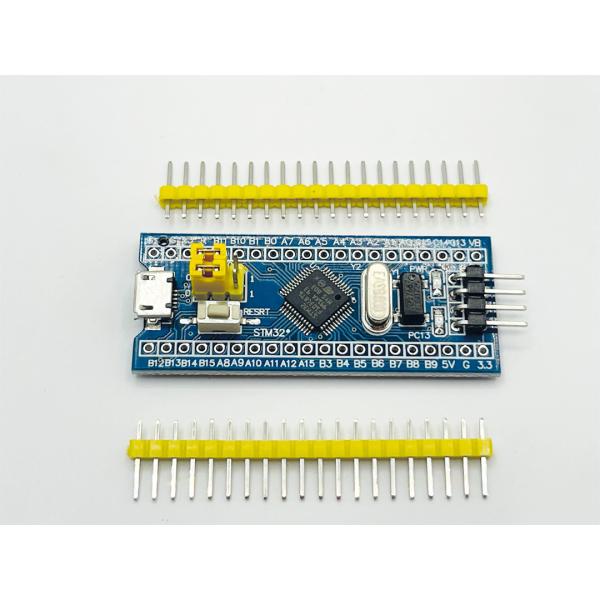

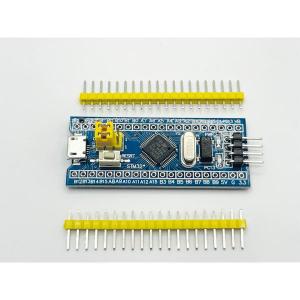

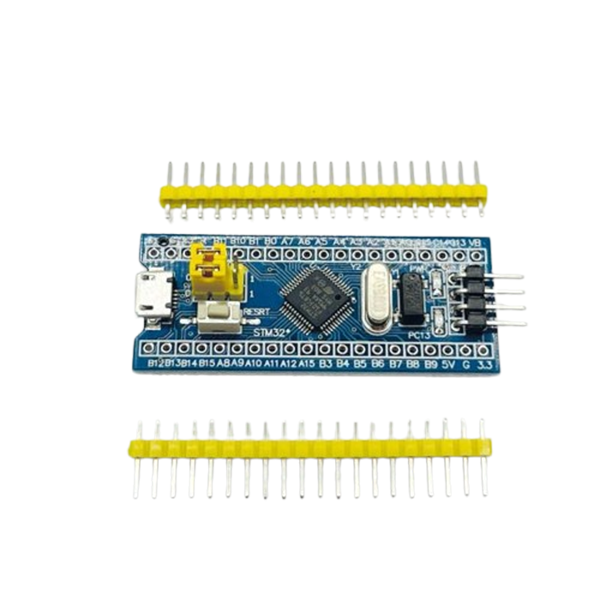

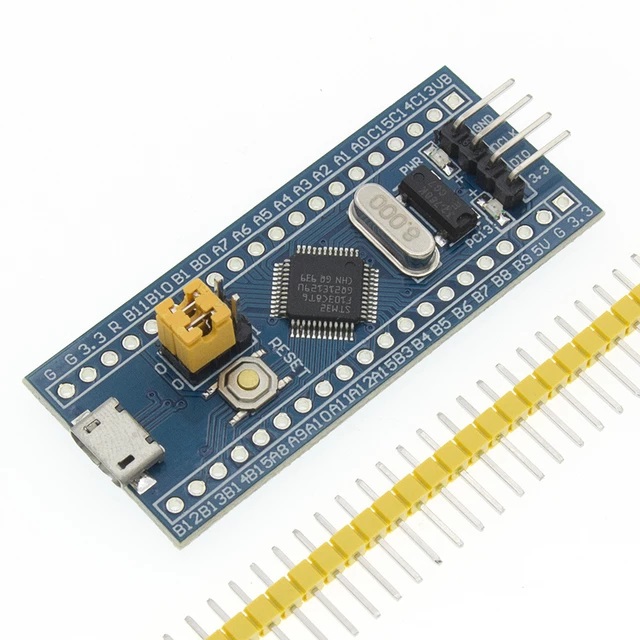

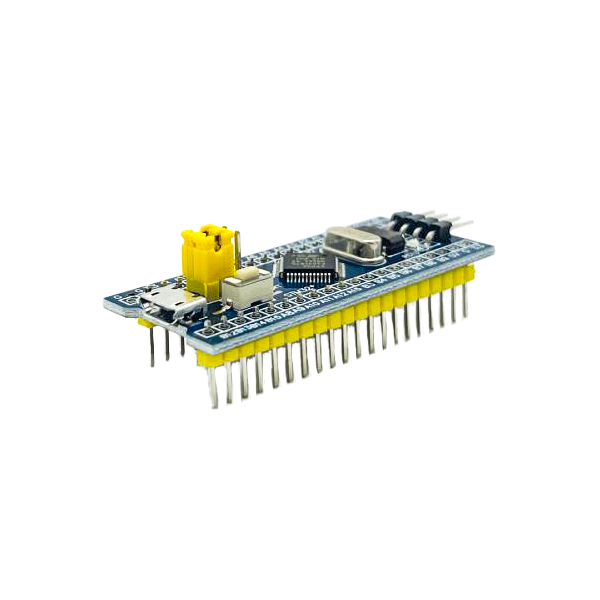

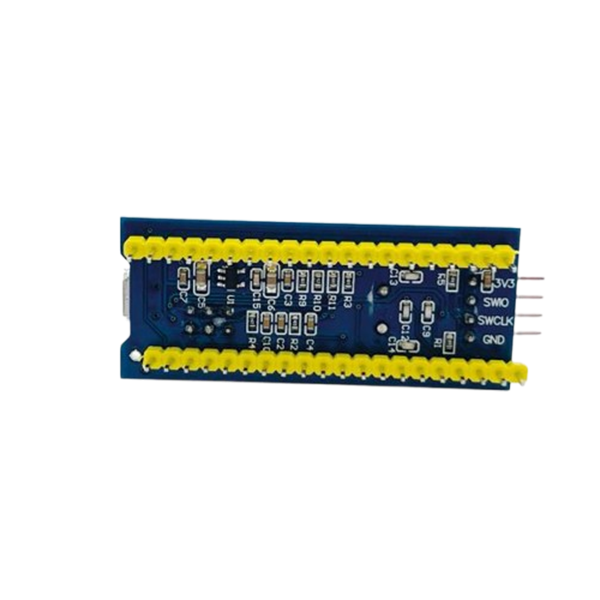

STM32F103C8T6
5 400 CFA
La famille de gammes de performances STM32F103xx intègre le cœur RISC ARM Cortex-M3 32 bits hautes performances fonctionnant à une fréquence de 72 MHz, des mémoires intégrées à grande vitesse (mémoire Flash jusqu'à 128 Ko et SRAM jusqu'à 20 Ko) et une vaste gamme de E/S améliorés et périphériques connectés à deux bus APB. Tous les appareils offrent deux ADC 12 bits, trois temporisateurs 16 bits à usage général plus un temporisateur PWM, ainsi que des interfaces de communication standard et avancées : jusqu'à deux I2C et SPI, trois USART, un USB et un CAN. La famille de gammes de performances STM32F103xx fonctionne dans la plage de température de -40 à +105 °C, à partir d'une alimentation de 2,0 à 3,6 V. Un ensemble complet de modes d'économie d'énergie permet de concevoir des applications à faible consommation d'énergie. Selon l'appareil choisi, différents ensembles de périphériques sont inclus, la description ci-dessous donne un aperçu de la gamme complète de périphériques proposés dans cette famille. et contrôle des applicationsSTM32F103C8T6
Description:
La famille de gammes de performances STM32F103xx intègre le cœur RISC ARM Cortex-M3 32 bits hautes performances fonctionnant à une fréquence de 72 MHz, des mémoires intégrées à grande vitesse (mémoire Flash jusqu'à 128 Ko et SRAM jusqu'à 20 Ko) et une vaste gamme de E/S améliorés et périphériques connectés à deux bus APB. Tous les appareils offrent deux ADC 12 bits, trois temporisateurs 16 bits à usage général plus un temporisateur PWM, ainsi que des interfaces de communication standard et avancées : jusqu'à deux I2C et SPI, trois USART, un USB et un CAN. La famille de gammes de performances STM32F103xx fonctionne dans la plage de température de -40 à +105 °C, à partir d'une alimentation de 2,0 à 3,6 V. Un ensemble complet de modes d'économie d'énergie permet de concevoir des applications à faible consommation d'énergie. Selon l'appareil choisi, différents ensembles de périphériques sont inclus, la description ci-dessous donne un aperçu de la gamme complète de périphériques proposés dans cette famille. et contrôle des applications
Caractéristiques :
. Une puce principale STM32F103C6T6
. Oscillateur à cristal SMD 8M (jusqu'à 72M à travers la PLL interne de la puce) Paramètres standards officiels ST
. Puce régulateur de tension 3.3V, courant maximum 800mA
. Une interface USB, qui peut alimenter la version du système et réserver la fonction de communication USB
. Bouton de réinitialisation

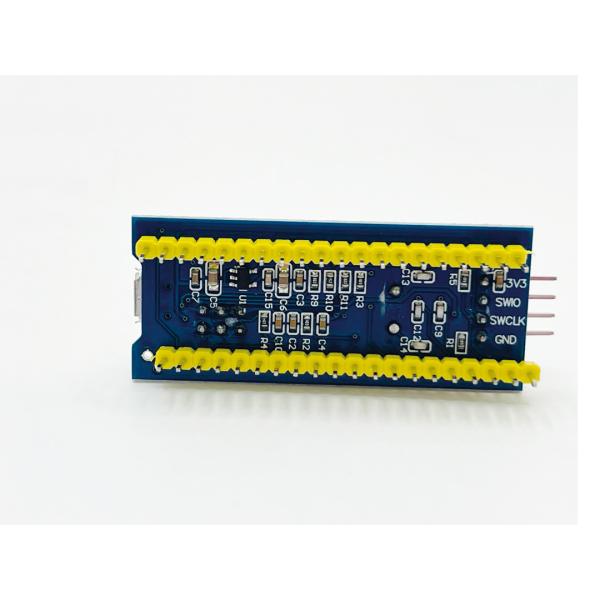

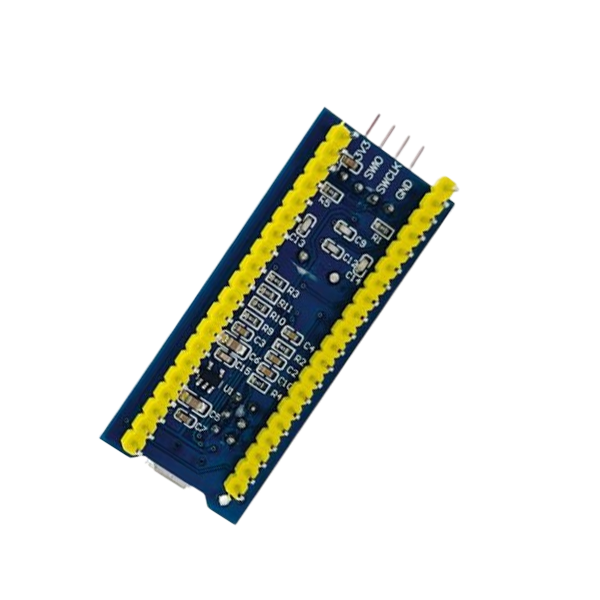

. Un port SWD standard, prend en charge JLink, STLink, JLINK OB
. BOOT sélectionnez le port
. En-tête d'extension IO 20pin x 2
. 1 indicateur de puissance
. Un indicateur de fonction, utilisé pour vérifier les fonctions de base du port IO
. Réservez un port série pour une connexion facile avec la carte de développement 5V, et vous pouvez utiliser le port série pour programmer
. RAM 10K, ROM 32K, boîtier TQFP48 . Taille:53,5*22mm . Poids:20g
Applications:
. Équipements médicaux et portables
. Périphériques PC, jeux et plaques-formes GPS
. Applications industrielles : API, onduleurs, imprimantes et scanners
. Systèmes d'alarme, interphone vidéo et HVAC
- Poids:7,7g
- Dimension:53mm x 22mm x 12mm
