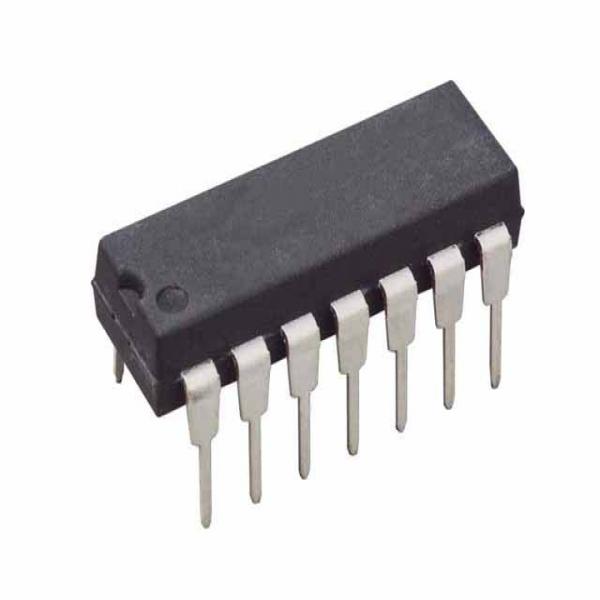

Circuit intégré DC7404 DIP
160 CFA
Le circuit intégré 7404 est un circuit qui comporte six portes NON ET (NOT) indépendantes. Chacune de ces portes prend une entrée logique et renvoie sa valeur inverse en sortie. Si l'entrée est à un niveau logique bas (0), la sortie sera à un niveau logique haut (1), et vice versa. Le 7404 est souvent utilisé dans des applications de logique numérique pour inverser des signaux, convertir des signaux positifs en négatifs, ou effectuer des opérations de logique complémentaire.
Le circuit intégré 7404 est un composant électronique qui comprend six portes logiques NON ET (NOT) indépendantes. Chacune de ces portes prend une entrée logique et renvoie sa valeur complémentaire en sortie. Il est couramment utilisé dans des applications de logique numérique pour inverser des signaux, réaliser des opérations de logique complémentaire et construire des circuits logiques plus complexes en combinant plusieurs de ces portes. Le 7404 est compatible avec les niveaux logiques TTL, ce qui en fait un composant de base pour la conception de circuits logiques. Bien qu'il existe de nouvelles technologies logiques, le 7404 reste pertinent pour de nombreuses applications de logique numérique.
Caractéristiques :
- Tension d'alimentation VCC : 2V à 6 V
- Tension d'entrée VI : 0 à VCC (2V à 6 V)
- Tension de sortie VO : 0 à VCC (2V à 6 V)
- Puissance de dissipation : 500mW
- Température de fonctionnement : -40°C à 85°C
- Température de stockage : -65°C à 150°C
- Nombre de : 14 broches
Applications :
- Conversion de niveaux logiques : Inversion de signaux logiques pour adaptation.
- Portes logiques : Création de portes NON ET pour fonctions logiques.
- Détection de transitions : Surveillance des changements d'état des signaux.
- Réglage de polarité : Inversion de la polarité pour contrôle de composants.
- Convertisseur de niveau logique : Adapte les niveaux logiques entre circuits.
- Circuits d'horloge : Génère des signaux d'horloge inversés pour synchronisation.
- Systèmes de communication : Utilisé dans la commutation de signaux numériques.
- Microcontrôleurs : Ajuste les signaux d'entrée/sortie pour l'interface.
- Automatisation et contrôle : Inversion de signaux dans les systèmes automatisés.
