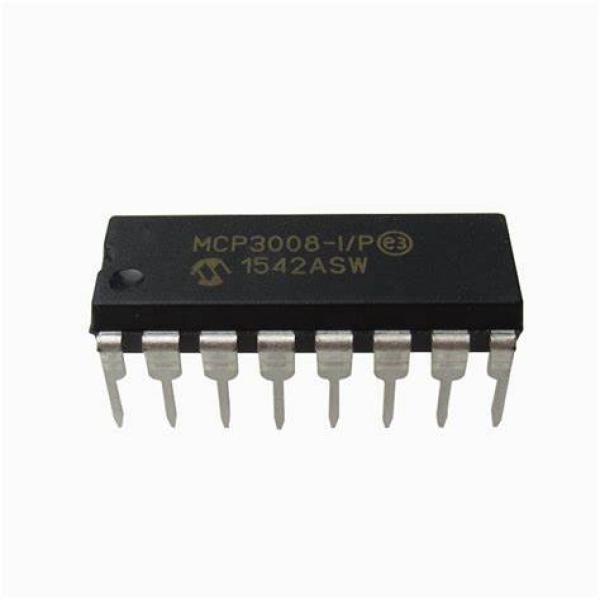

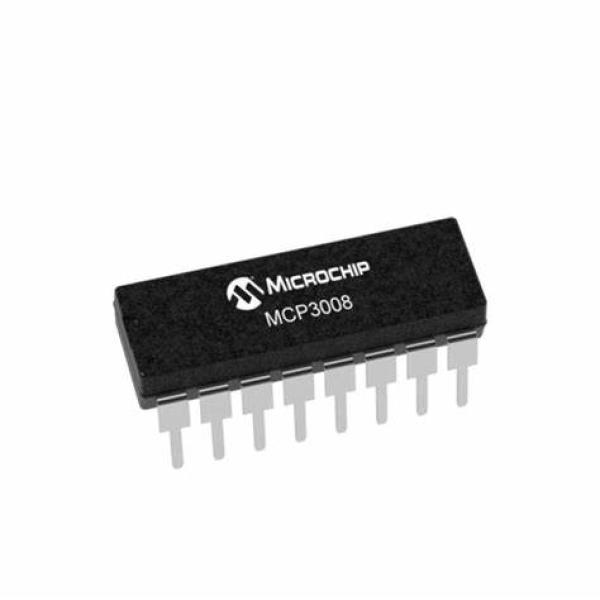

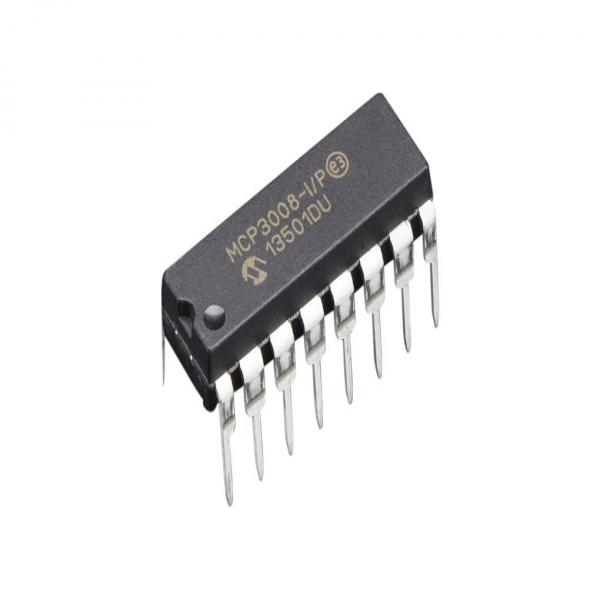

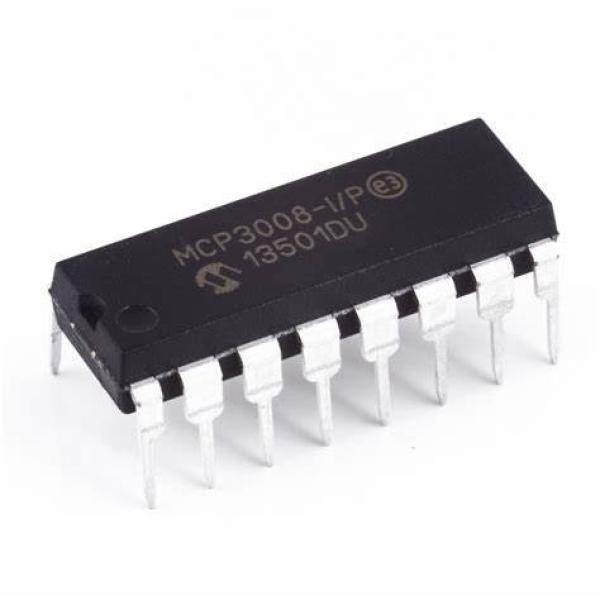

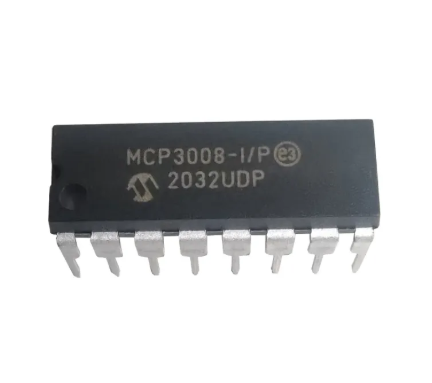

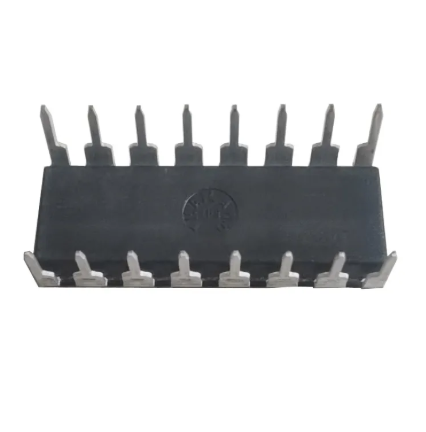

Le MCP3008 est un convertisseur analogique-numérique (CAN) à 10 bits qui peut convertir des signaux analogiques en signaux numériques. Il dispose de 8 canaux d'entrée analogiques et peut fonctionner avec une tension d'alimentation de 2,7 à 5,5 V. Il est programmable pour fournir quatre paires d'entrées pseudo-différentielles ou huit entrées asymétriques. Le MCP3008 est souvent utilisé dans les applications de mesure et de contrôle, telles que la surveillance de la température, la mesure de l'intensité lumineuse et la surveillance de la pression.La communication avec les périphériques est effectuée à l'aide d'une interface série simple compatible avec le protocole SPI.
Caractéristiques:
- Résolution (Bits): 10bit
- Taux d'échantillonnage: 200kSPS
- Type de canal d'entrée: Pseudo Différentiel, Asymétrique
- Interface de données: Série, SPI
- Type de Tension d'alimentation: Simple
- Tension, alimentation min.: 2.7V
- Tension, alimentation max..: 5.5V
- Type de boîtier CAN / CNA: DIP
- Nombre de broches: 16Broche(s)
- Température d'utilisation min: -40°C
- Température de fonctionnement max..: 85°C
Applications:
- Mesure et contrôle de la température
- Mesure de l'intensité lumineuse
- Surveillance de la pression
- Acquisition de données analogiques
- Contrôle de moteurs et d'actionneurs
