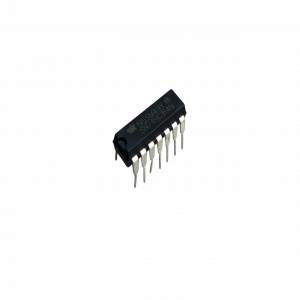

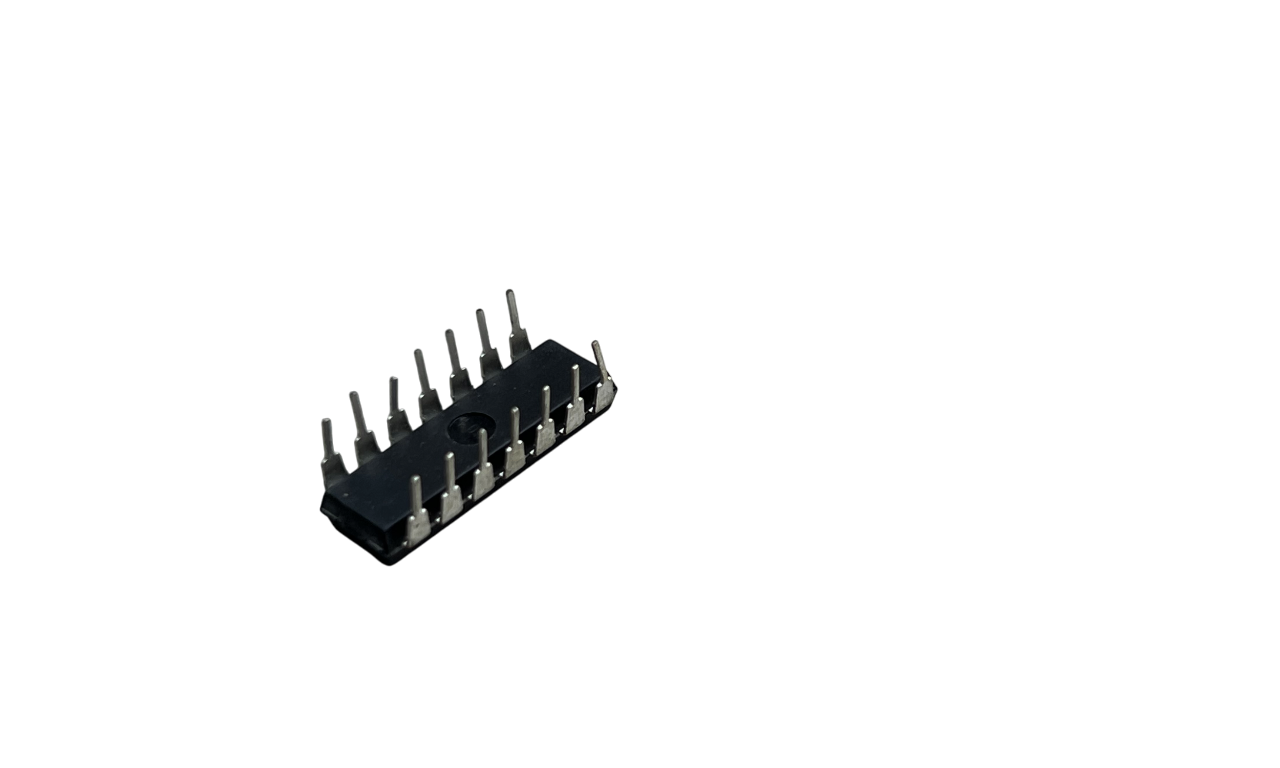

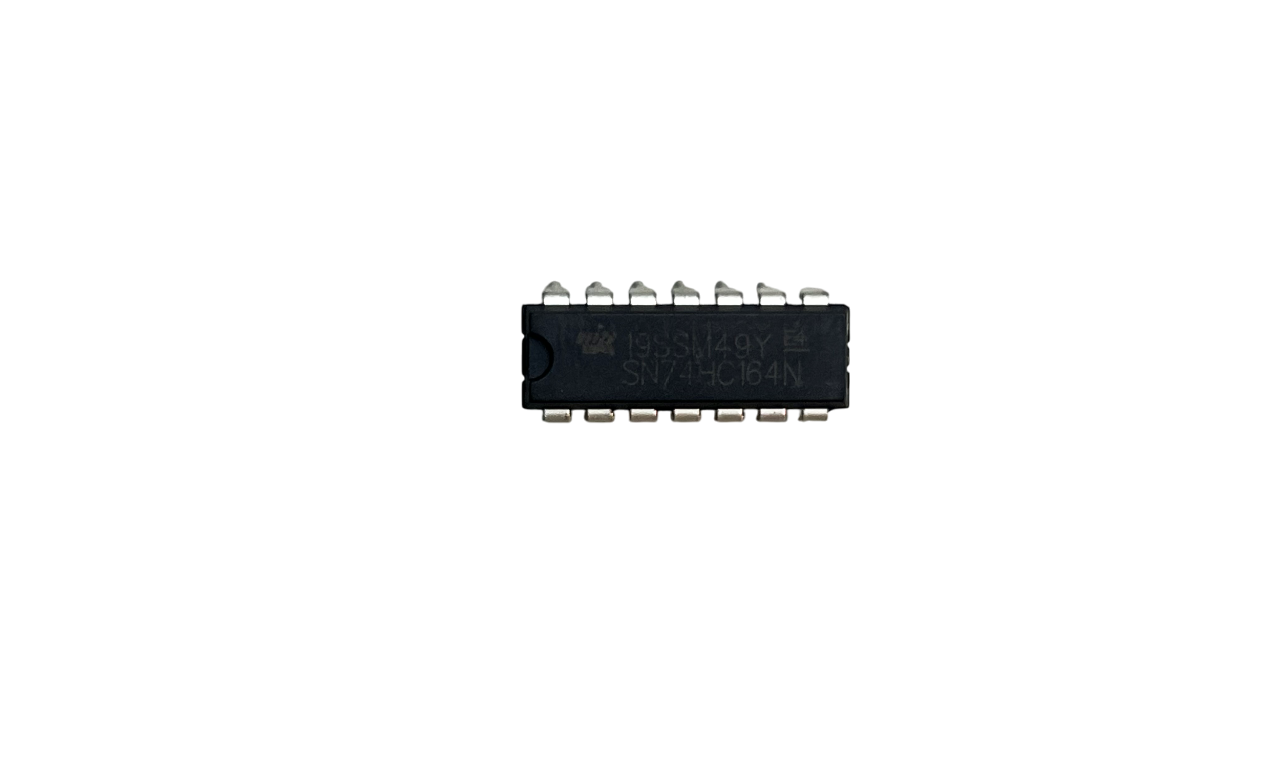

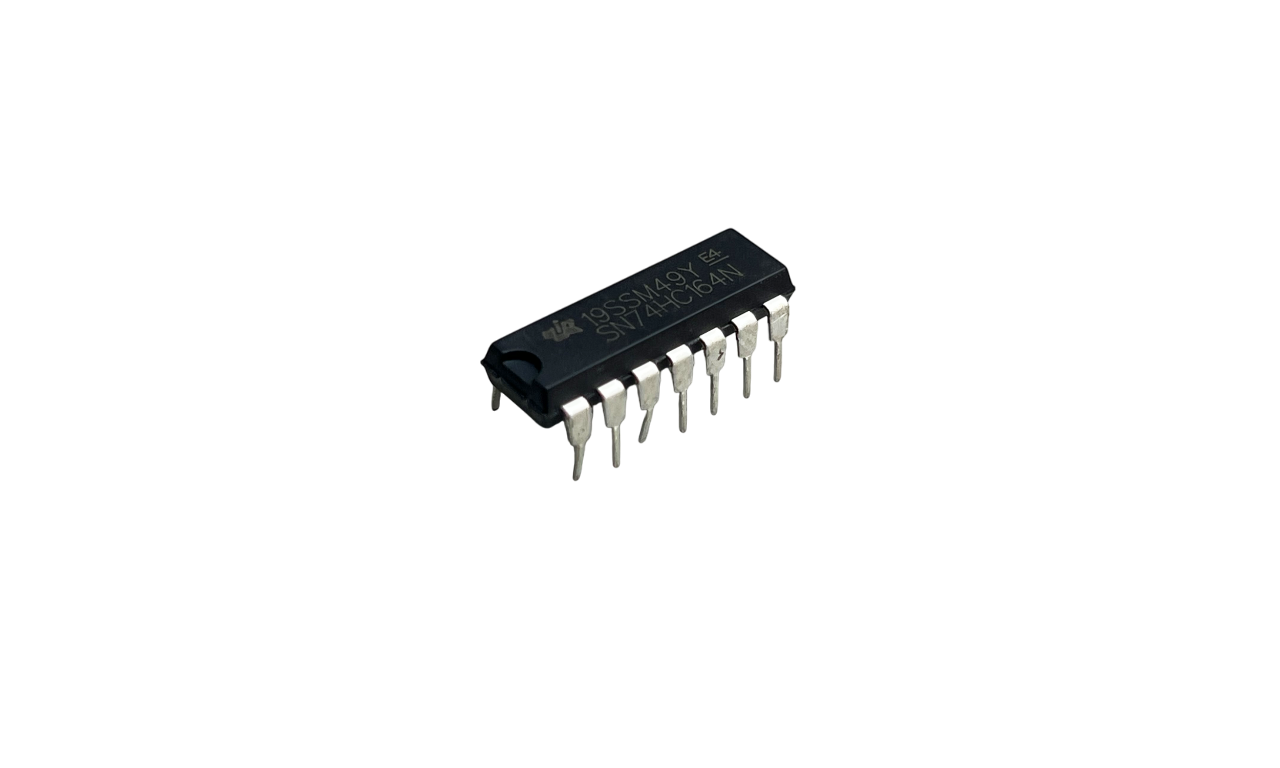

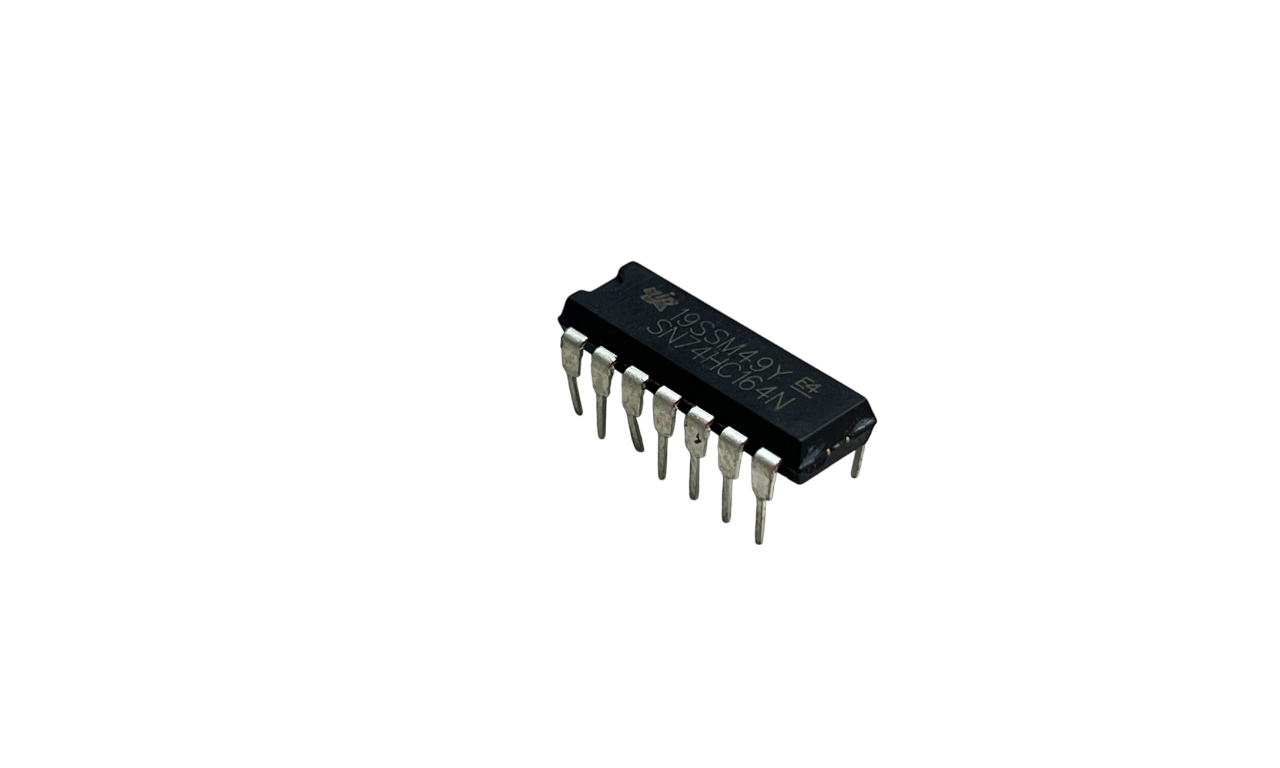

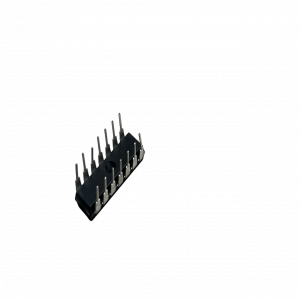

SN74HC164N SN74HC164N SN74HC164N SN74HC164N
SN74HC164N
CATEGORIE : Integrated Circuits
SKU 9285

Disponibilité : En stock

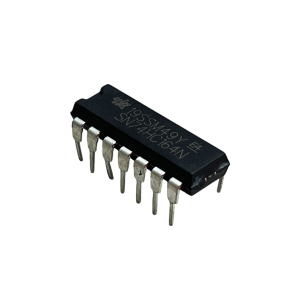

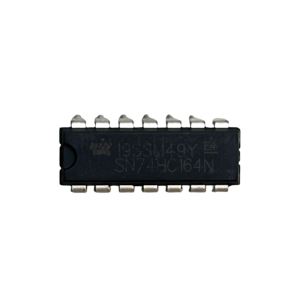

SN74HC164N

180 CFA

Le circuit intégré SN74HC164N est un registre à décalage 8 bits qui dispose d'entrées série à porte AND et une entrée d'effacement asynchrone (CLR). Les entrées série contrôlées (A et B) permettent un contrôle complet sur les données entrantes.

Le circuit intégré SN74HC164N est un registre à décalage 8 bits qui dispose d'entrées série à porte AND et une entrée d'effacement asynchrone (CLR). Les entrées série contrôlées (A et B) permettent un contrôle complet sur les données entrantes. Un niveau bas sur l'une ou l'autre des entrées inhibe l'entrée des nouvelles données et réinitialise la première bascule au niveau bas à la prochaine impulsion d'horloge (CLK). Une entrée de niveau haut, active l'autre entrée qui détermine alors l'état de la première bascule. Les données aux entrées série peuvent être modifiées lorsque CLK est haut ou bas, à condition que les exigences minimales de temps de configuration soient respectées.Le SN74HC164N fonctionne avec une tension d'alimentation de 2 à 6 V et peut fournir une sortie de courant maximale de 6 mA.



Caractéristique :

- Large plage de tension de fonctionnement de 2 V à 6 V

- Les sorties peuvent piloter jusqu'à 10 charges LSTTL

- Faible consommation d'énergie, 80-μA Max ICC

- Variateur de sortie ±4 mA à 5 V

- Faible courant d'entrée de 1 μA

- Entrées série fermées (activer/désactiver)

- Horloge entièrement tamponnée et entrées série

- Effacement direct

Applications:

- Interfaces de communication série
- Afficheurs à LED
- Contrôleurs de moteur
- Traitement de données en série
