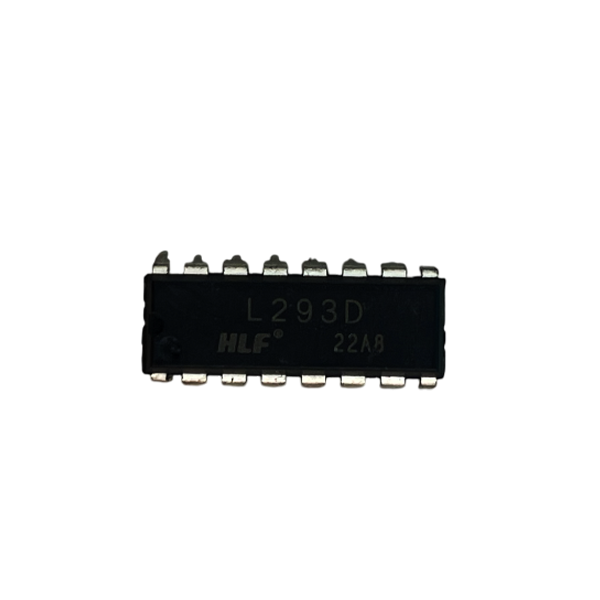

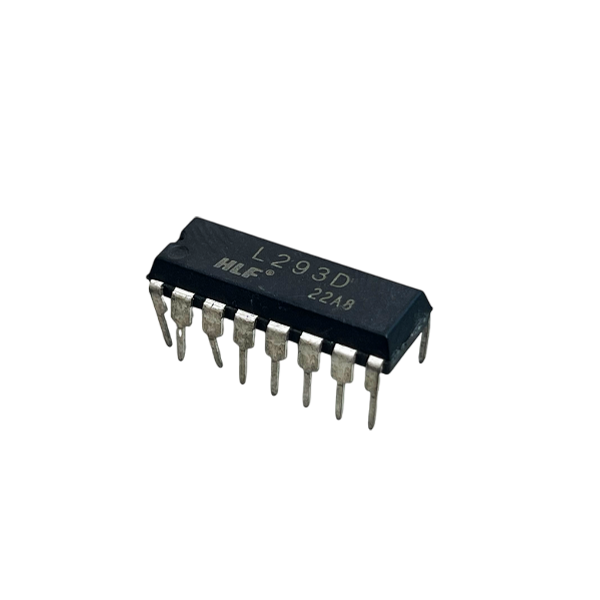

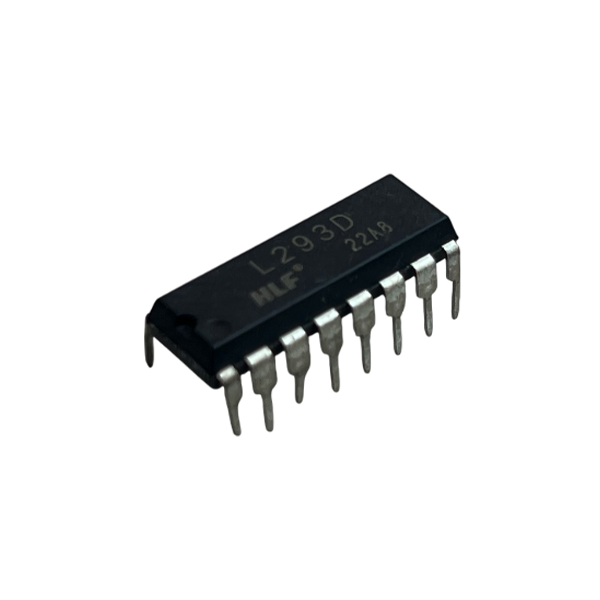

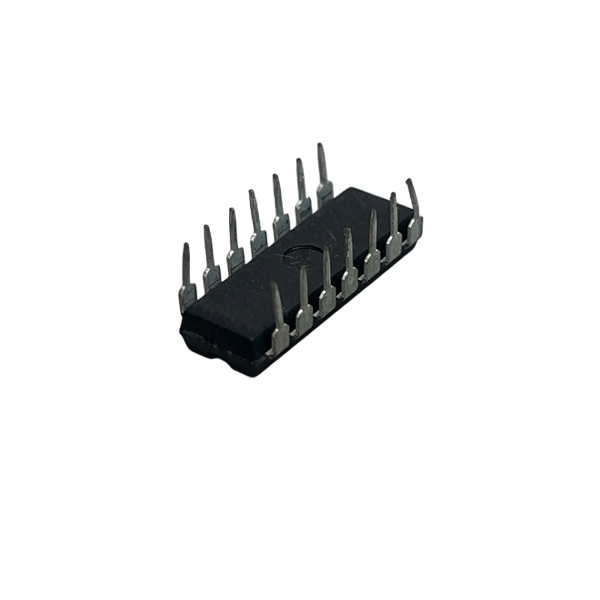

Circuit intégré L293D
380 CFA
Le circuit intégré L293D est un double pont en H conçu pour contrôler les moteurs de courant continu. Il permet le contrôle bidirectionnel et la régulation de la vitesse des moteurs grâce à des signaux logiques. Avec des diodes de protection intégrées, il offre une solution sécurisée pour inverser la polarité du moteur, entraînant ainsi les pics de tension. Le L293D est utilisé dans la robotique et l'automatisation pour contrôler les mouvements précis des moteurs.
Le circuit intégré L293D est un double pont en H conçu pour contrôler les moteurs de courant continu. Il permet le contrôle bidirectionnel et la régulation de la vitesse des moteurs grâce à des signaux logiques. Avec des diodes de protection intégrées, il offre une solution sécurisée pour inverser la polarité du moteur, entraînant ainsi les pics de tension. Le L293D est utilisé dans la robotique et l'automatisation pour contrôler les mouvements précis des moteurs.
Il dispose de 4 canaux indépendants qui peuvent fournir jusqu'à 600 mA par canal et jusqu'à 36 V de tension. Il intègre des diodes de protection pour éviter les surtensions. Il peut être utilisé avec une carte Arduino pour contrôler facilement des moteurs
Caractéristiques :
- Capacité de courant de sortie de 600 mA par canal
- Protection contre la surchauffe
- Tension d'entrée logique « 0 » jusqu'à 1,5 V (immunité élevée au bruit)
- Diodes de serrage internes.
- Avec Unit rode L293 et L293D
- Grande plage de tension d'alimentation : 4,5 V à 36 V
- Alimentation logique d'entrée séparée
- Protection ESD interne
- Arrêt thermique
- Poids:1g
- Dimensions: 18 mm x 7 mm x 8 mm
Applications :
- Robotique Mobile : Contrôle des roues de robots pour mouvement précis et direction modulable.
- Ventilateurs Automatiques : Contrôle des ventilateurs avec vitesse réglable en fonction de la température ambiante.
- Positionneur Solaire : Ajustez la position des panneaux solaires pour suivre le soleil et maximiser l'énergie solaire.
- Véhicules Télécommandés : Contrôle des mouvements avant/arrière et virages pour voitures et bateaux télécommandés.
- Bras Robotique : Contrôle des articulations et des mouvements de bras robotique pour des tâches précises.
