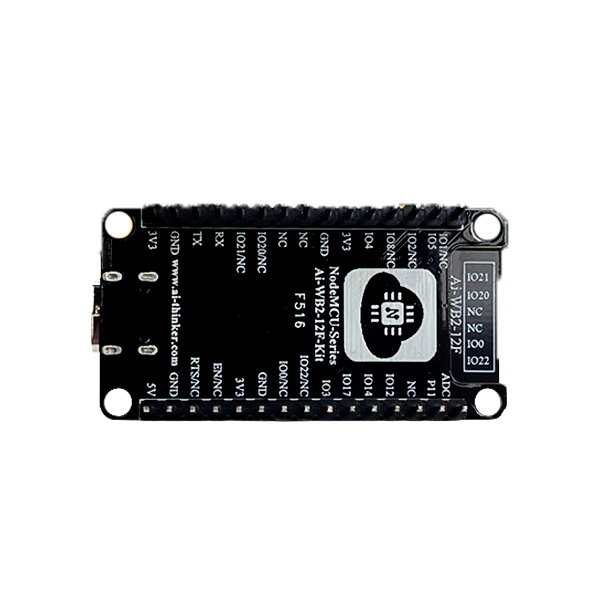

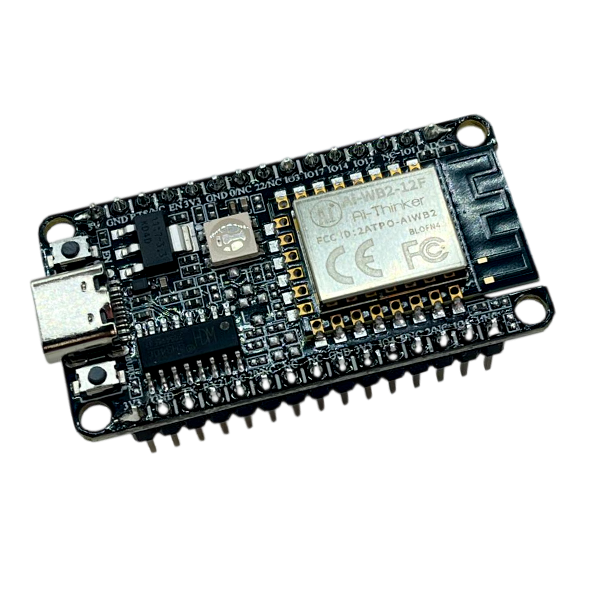

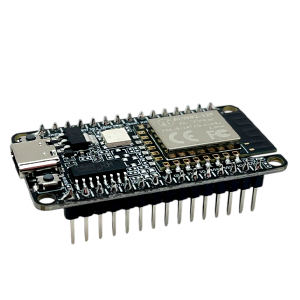

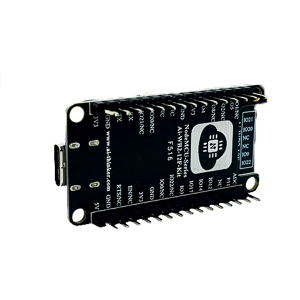

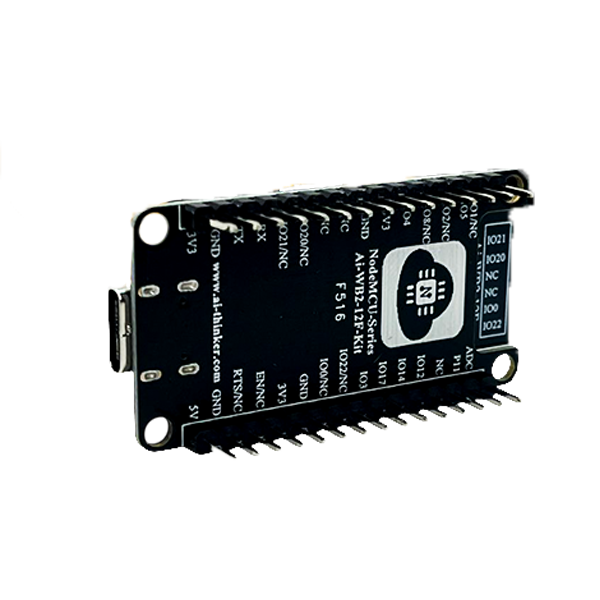

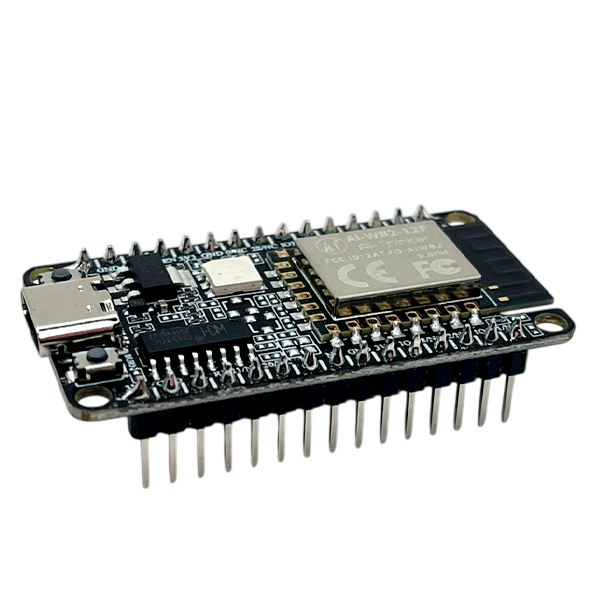

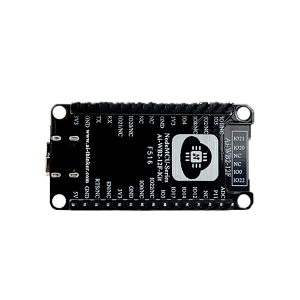

Le kit de développement Ai-WB2-12F est une carte conçue pour faciliter l’utilisation et le développement autour du module Ai-WB2-12F. Développé par Shenzhen Ai-Thinker Technology Co., Ltd., ce module est une solution de connectivité Wi-Fi et Bluetooth intégrant la puce BL602 comme processeur principal.
Le module prend en charge les protocoles Wi-Fi 802.11 b/g/n ainsi que Bluetooth Low Energy (BLE) 5.0. Il intègre un processeur RISC 32 bits basse consommation, 276 Ko de RAM et de nombreuses interfaces périphériques telles que SDIO, SPI, UART, VDC, télécommande infrarouge, PWM, ADC, DAC, PIR et GPIO.
Grâce à ses performances et à sa connectivité sans fil intégrée, ce kit est idéal pour une large gamme d’applications telles que l’Internet des objets (IoT), les appareils mobiles, les objets connectés et les systèmes de maison intelligente.

Caractéristiques:
 - Boîtier : DIP 30
 - Wi-Fi : prise en charge du protocole IEEE 802.11 b/g/n
 - Sécurité Wi-Fi : WPS, WEP, WPA, WPA2 Personnel, WPA2 Entreprise et WPA3
 - Bande passante : 20 MHz avec un débit maximal de 72,2 Mbit/s
 - Bluetooth : BLE 5.0 avec prise en charge Bluetooth Mesh
 - Modes de fonctionnement : Station + BLE et Station + Soft AP + BLE
 - Processeur : RISC 32 bits basse consommation
 - Mémoire : 276 Ko de RAM

Sécurité et cryptographie:
 - Démarrage sécurisé avec signature ECC 256
 - Décryptage AES en temps réel (OTFAD) pour mémoire Flash QSPI et SPI
 - Prise en charge du mode AES 128 CTR
 - Moteurs de chiffrement AES 128 / 192 / 256 bits
 - Support SHA-1 / SHA-224 / SHA-256
 - Générateur de nombres aléatoires matériels (TRNG)
 - Accélérateur de clés publiques (PKA) pour les opérations cryptographiques

Connectivité et intégration:
 - Wi-Fi intégré MAC / BB / RF / PA / LNA / Bluetooth
 - Plusieurs modes de veille avec un courant de sommeil profond d’environ 12 µA
 - Démarrage rapide avec commandes AT universelles
 - Support du développement secondaire avec environnements Windows et Linux

Spécifications:
 - Modèle : Kit ADIY Ai-WB2-12F
 - Boîtier : DIP 30
 - Dimensions : 49,66 × 25,40 mm (±0,2 mm)
 - Antenne : antenne PCB intégrée
 - Fréquence : 2400 – 2483,5 MHz
 - Température de fonctionnement : -40 °C à 85 °C
 - Température de stockage : -40 °C à 125 °C (< 90 % HR)
 - Alimentation : 3,3 V ou 5 V (courant ≥ 500 mA)
 - Interfaces : UART, GPIO, ADC, PWM, I²C, SPI
 - Débit UART : 115 200 bps (par défaut)
 - Bluetooth : BLE 5.0
 - Mémoire Flash : 4 Mo par défaut

Applications:
Grâce à sa connectivité sans fil et à sa faible consommation d’énergie, le kit de développement ADIY Ai-WB2-12F peut être utilisé dans de nombreux domaines :
- Maison intelligente et agriculture
Idéal pour les systèmes domotiques, l’éclairage intelligent, les systèmes d’irrigation connectés et les solutions agricoles intelligentes nécessitant une communication sans fil.
- Automatisation industrielle
Adapté à la surveillance des machines, au contrôle industriel et à l’automatisation des processus grâce à l’intégration de l’Internet des objets (IoT).
- Santé connectée
Peut être utilisé dans les appareils de santé portables, les systèmes de télésurveillance des patients et d’autres dispositifs médicaux connectés.
- Électronique grand public
Idéal pour les appareils intelligents, les systèmes multimédias domestiques et les équipements nécessitant une connectivité Wi-Fi et Bluetooth.
- Réseaux de capteurs IoT
Convient pour les concentrateurs de capteurs basse consommation et les systèmes d’enregistrement de données IoT nécessitant une longue autonomie.
- Caméras connectées
Peut être intégré dans des caméras de sécurité, des sonnettes vidéo et d’autres systèmes nécessitant la transmission audio, vidéo et images via Wi-Fi.
- Carte réseau Wi-Fi + Bluetooth SDIO
Adapté aux appareils nécessitant une solution réseau compacte combinant Wi-Fi et Bluetooth.
- Interfaces tactiles et capteurs de proximité
Peut être utilisé pour développer des interrupteurs intelligents, des interfaces tactiles ou des systèmes de commande gestuelle.
