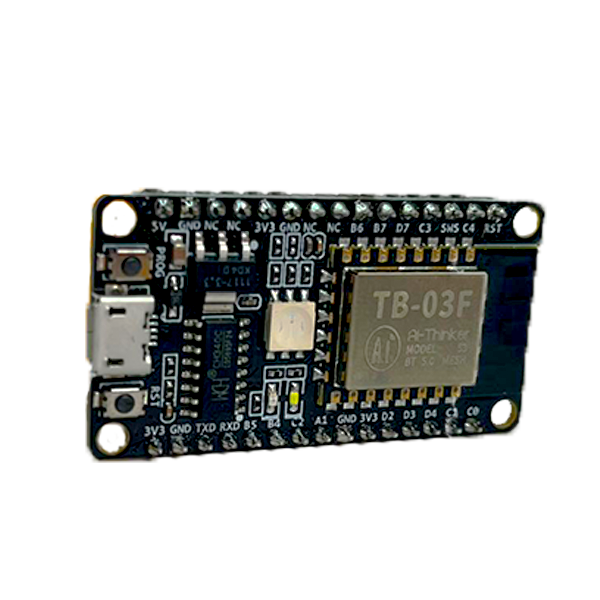

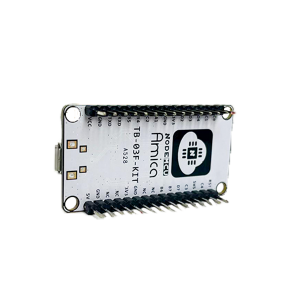

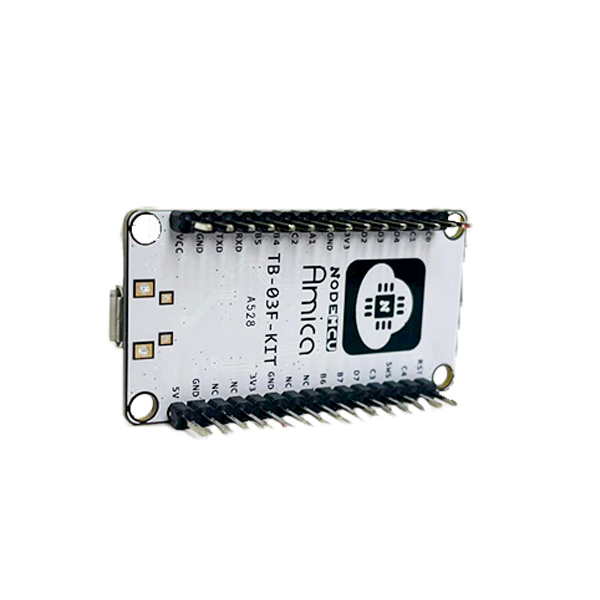

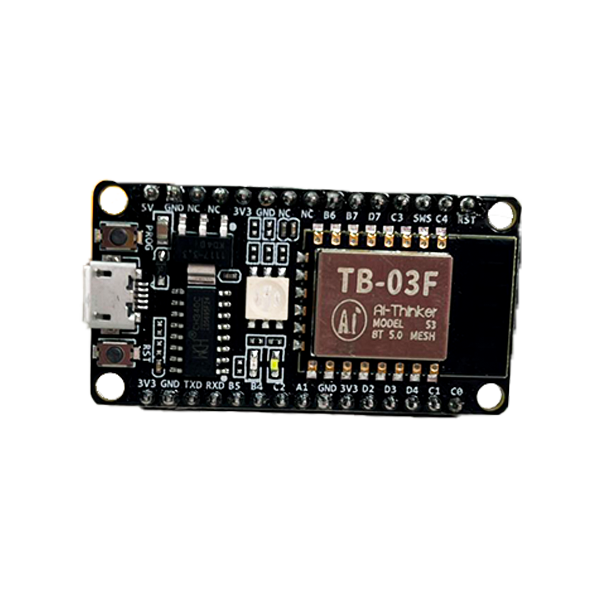

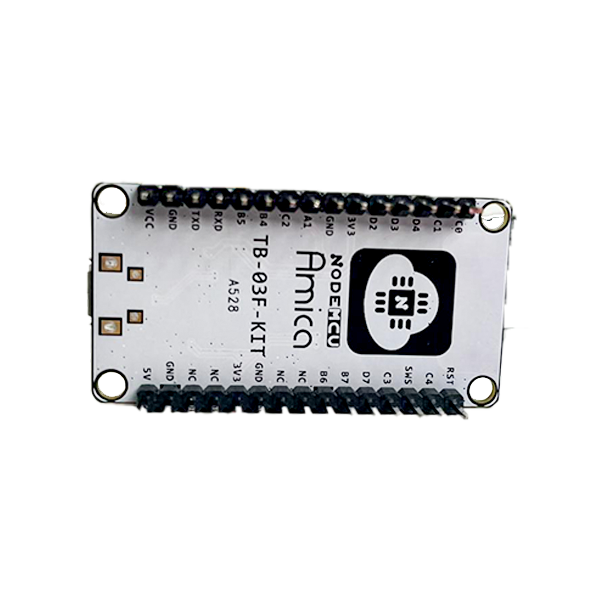

Carte de développement AI-Thinker TB-03F-kit
3200 FCFA
La TB-03F-Kit Development Board est une carte de développement destinée aux applications d’éclairage intelligent basée sur le module TB-03F Bluetooth Module.
Elle intègre cinq LED RGB contrôlables individuellement par PWM ainsi que deux LED à lumière froide et chaude, permettant de tester différentes configurations d’éclairage.
La carte est conçue pour faciliter le développement et le débogage grâce à des connecteurs à broches au pas standard de 2,54 mm donnant accès à toutes les interfaces du module.
Elle est accompagnée de nombreuses ressources de développement, notamment des commandes AT, un SDK pour le développement secondaire, la prise en charge des réseaux Bluetooth Mesh, le contrôle via applications Android/iOS et mini-programmes WeChat, ainsi que la commande vocale via Tmall Genie.
Plusieurs cartes peuvent être interconnectées pour tester et déboguer des réseaux mesh Bluetooth.
L’interface UART permet une programmation rapide du firmware, tandis que la broche SWS est compatible avec les outils de programmation officiels Telink.
La TB-03F-Kit Development Board est une carte de développement destinée aux applications d’éclairage intelligent basée sur le module TB-03F Bluetooth Module.
Elle intègre cinq LED RGB contrôlables individuellement par PWM ainsi que deux LED à lumière froide et chaude, permettant de tester différentes configurations d’éclairage.
La carte est conçue pour faciliter le développement et le débogage grâce à des connecteurs à broches au pas standard de 2,54 mm donnant accès à toutes les interfaces du module.
Elle est accompagnée de nombreuses ressources de développement, notamment des commandes AT, un SDK pour le développement secondaire, la prise en charge des réseaux Bluetooth Mesh, le contrôle via applications Android/iOS et mini-programmes WeChat, ainsi que la commande vocale via Tmall Genie.
Plusieurs cartes peuvent être interconnectées pour tester et déboguer des réseaux mesh Bluetooth.
L’interface UART permet une programmation rapide du firmware, tandis que la broche SWS est compatible avec les outils de programmation officiels Telink.
Caractéristique:
- Carte de développement basée sur le module TB-03F
- Deux versions de firmware : AT standard ou Tmall Genie
- Bluetooth 5.0 compatible Bluetooth Mesh
- Interface micro-USB + connecteurs à broches 2,54 mm
- Interfaces disponibles : PWM / I²C / GPIO / ADC
- LED RGB + LED lumière froide et chaude intégrées
- Bouton de réinitialisation et bouton utilisateur
- Contrôle par application Android / iOS et mini-programme WeChat
- Support de la commande vocale Tmall Genie
Spécifications techniques:
- Modèle : TB-03F-Kit
- Connecteur : 30 broches (pas 2,54 mm)
- Dimensions : 24 × 16 × 3 mm
- Norme sans fil : Bluetooth 5.0 compatible Mesh
- Bande de fréquence : 2,4 GHz (2400 – 2483,5 MHz)
- Puissance d’émission maximale : 10 dBm
- Sensibilité de réception : −93 dBm ±2 dB
- Interfaces : PWM / I²C / GPIO / ADC
- Température de fonctionnement : −20 °C à 70 °C
- Température de stockage : −40 °C à 125 °C (< 90 % HR)
- Alimentation : 4,75 – 5,25 V via Micro-USB (5 V recommandé)
Consommation (module seul)
- Veille profonde : 0,4 µA
- Veille prolongée : 2,51 mA
- Transmission RF (10 dBm) : 20,54 mA
