CATEGORIE : Capteurs
SKU : 7063

Débitmètre eau/liquide

5 400 FCFA

Ce capteur est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de liquide qui y a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec.

Ce capteur est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de liquide qui y a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec. Le capteur est livré avec trois fils: rouge (alimentation 5-24VDC), noir (masse) et jaune (sortie d'impulsion à effet Hall). En comptant les impulsions de la sortie du capteur, vous pouvez facilement suivre le mouvement du fluide: chaque impulsion est d'environ 2,25 millilitres. Notez qu'il ne s'agit pas d'un capteur de précision, et la fréquence du pouls varie un peu en fonction du débit, de la pression du fluide et de l'orientation du capteur. Il faudra un étalonnage soigneux si une précision supérieure à 10% est requise. Cependant, c'est parfait pour les tâches de mesure de base!

DÉTAILS TECHNIQUES:

Tension de fonctionnement: 5 à 18 V CC

Consommation de courant maximale: 15 mA à 5 V

Débit de travail: 1 à 30 litres / minute

Plage de température de travail: -25 à 80 ° C

Plage d'humidité de travail: 35% -80% HR

Pression d'eau maximale: 2,0 MPa

Sortie rapport cyclique: 50% + -10%

Temps de montée en sortie: 0,04us Temps de descente en  sortie: 0,18us

Caractéristiques d'impulsion de débit: Fréquence (Hz) = 7,5 * Débit (L / min)

Impulsions par litre: 450

Durabilité: minimum 300 000 cycles

Aucun tutoriel trouvé.

Pour plus de cours et de tutoriels, visitez notre plateforme YoupiLab Education.


Produits similaires
Capteur de flamme
SKU 7052 1 380 FCFA
DHT22 Module de capteur de température et d'humidité
Capteur de température - TMP36
Capteur de Courant - ACS712
SKU 7058 2 900 FCFA
Capteur de pouls
SKU 7060 2 700 FCFA

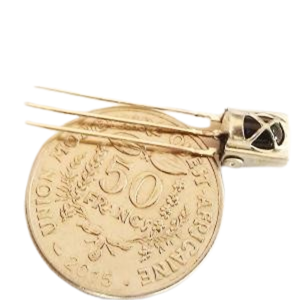

Capteur d'inclinaison
SKU 7061 600 FCFA
LDR, photorésistance, photocellule
Capteur d'eau
SKU 7065 960 FCFA
Module MAX31855
SKU 714 2 980 FCFA

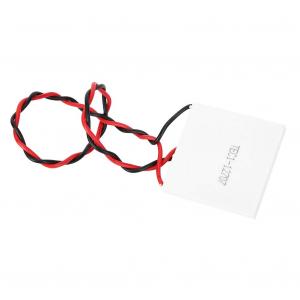

Refroidisseur thermoélectrique (TEC ou Peltier) TEC112707
