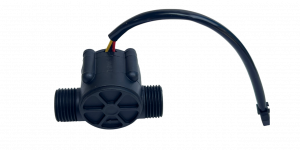

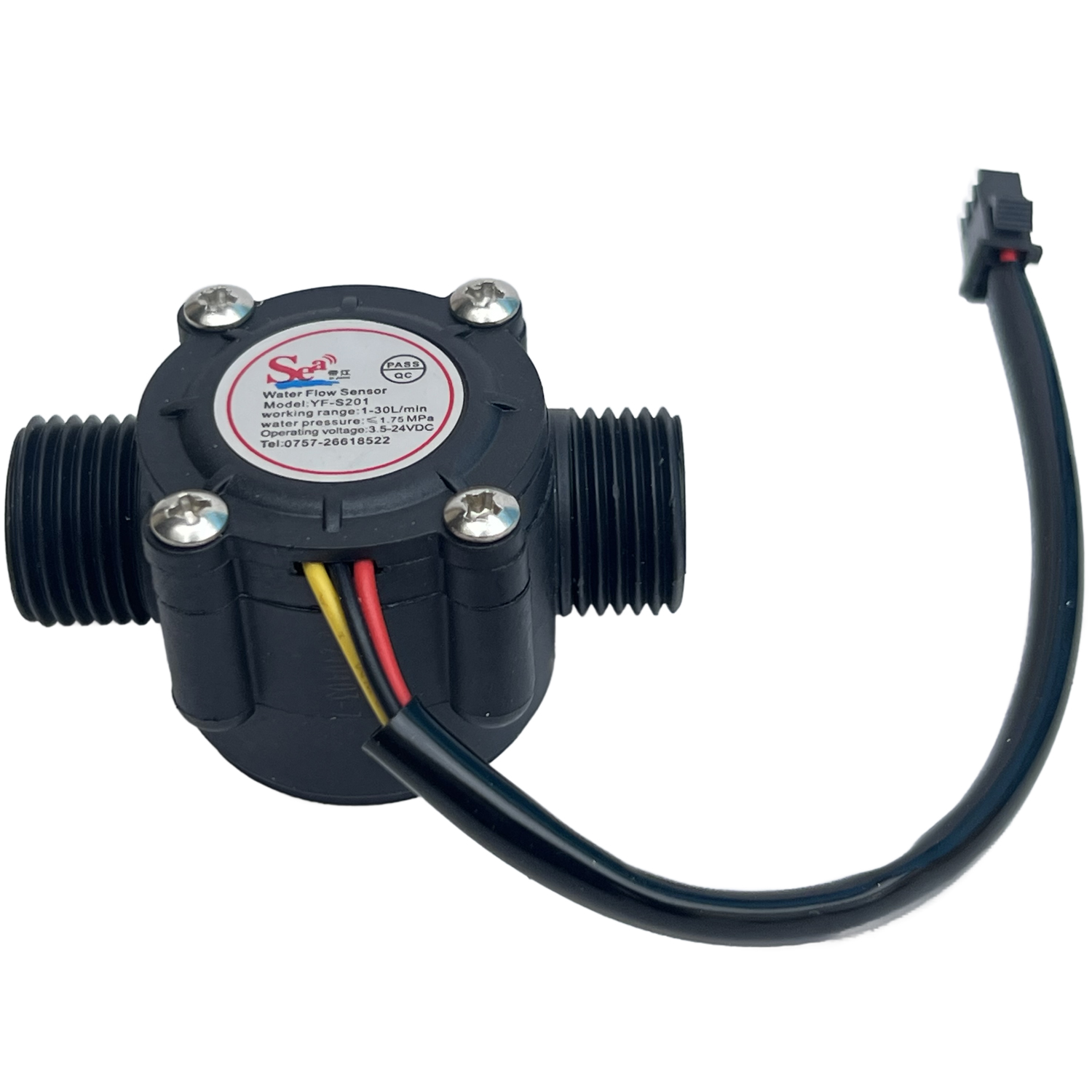

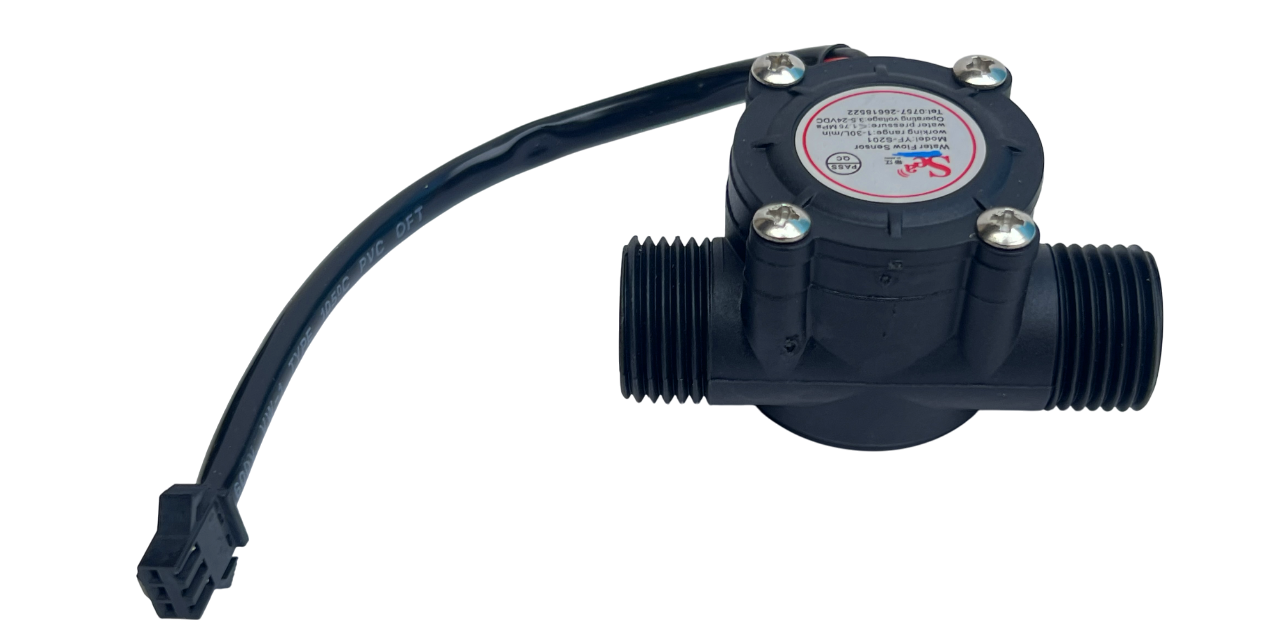

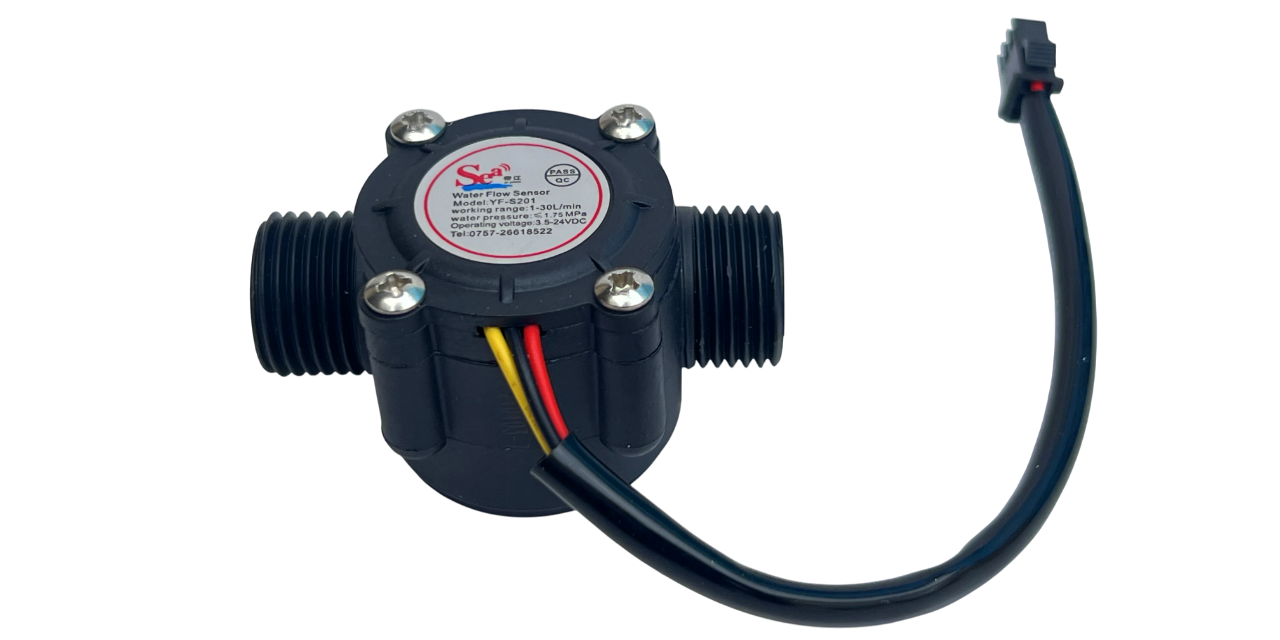

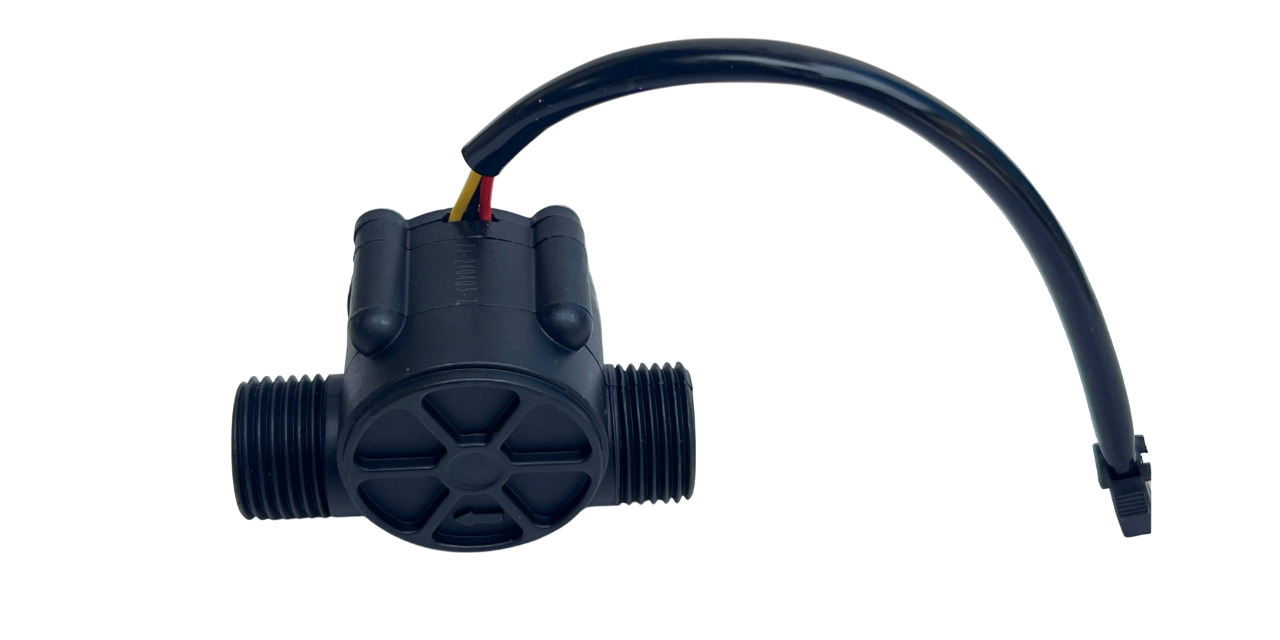

Ce capteur est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de liquide qui y a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec.
Ce capteur est normalement réglé en ligne avec la ligne d'eau et utilise un capteur à moulinet pour mesurer la quantité de liquide qui y a traversé. Le moulinet a un petit aimant attaché, et il y a un capteur magnétique à effet Hall de l'autre côté du tube en plastique qui peut mesurer combien de tours le moulinet a fait à travers la paroi en plastique. Cette méthode permet au capteur de rester en sécurité et au sec. Le capteur est livré avec trois fils: rouge (alimentation 5-24VDC), noir (masse) et jaune (sortie d'impulsion à effet Hall). En comptant les impulsions de la sortie du capteur, vous pouvez facilement suivre le mouvement du fluide: chaque impulsion est d'environ 2,25 millilitres. Notez qu'il ne s'agit pas d'un capteur de précision, et la fréquence du pouls varie un peu en fonction du débit, de la pression du fluide et de l'orientation du capteur. Il faudra un étalonnage soigneux si une précision supérieure à 10% est requise. Cependant, c'est parfait pour les tâches de mesure de base!
DÉTAILS TECHNIQUES:
Tension de fonctionnement: 5 à 18 V CC
Consommation de courant maximale: 15 mA à 5 V
Débit de travail: 1 à 30 litres / minute
Plage de température de travail: -25 à 80 ° C
Plage d'humidité de travail: 35% -80% HR
Pression d'eau maximale: 2,0 MPa
Sortie rapport cyclique: 50% + -10%
Temps de montée en sortie: 0,04us Temps de descente en sortie: 0,18us
Caractéristiques d'impulsion de débit: Fréquence (Hz) = 7,5 * Débit (L / min)
Impulsions par litre: 450
Durabilité: minimum 300 000 cycles
