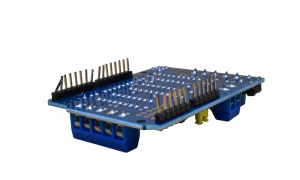

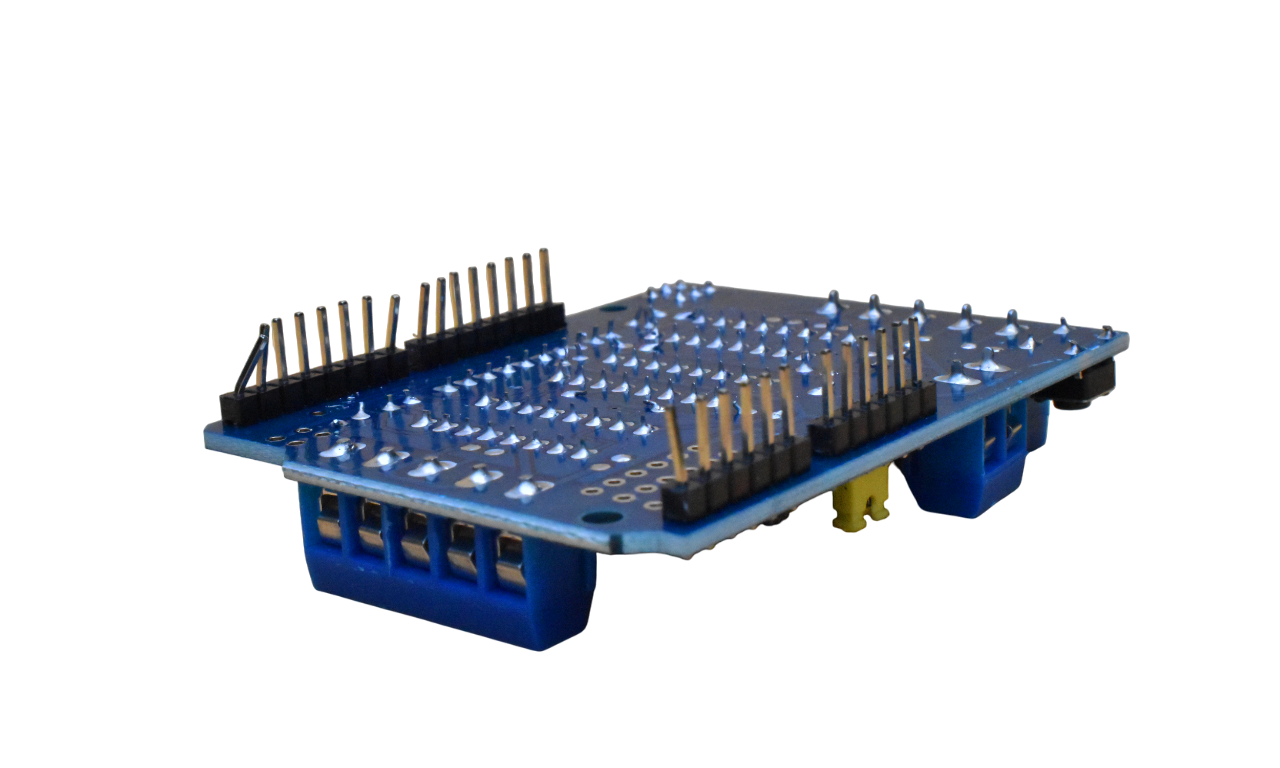

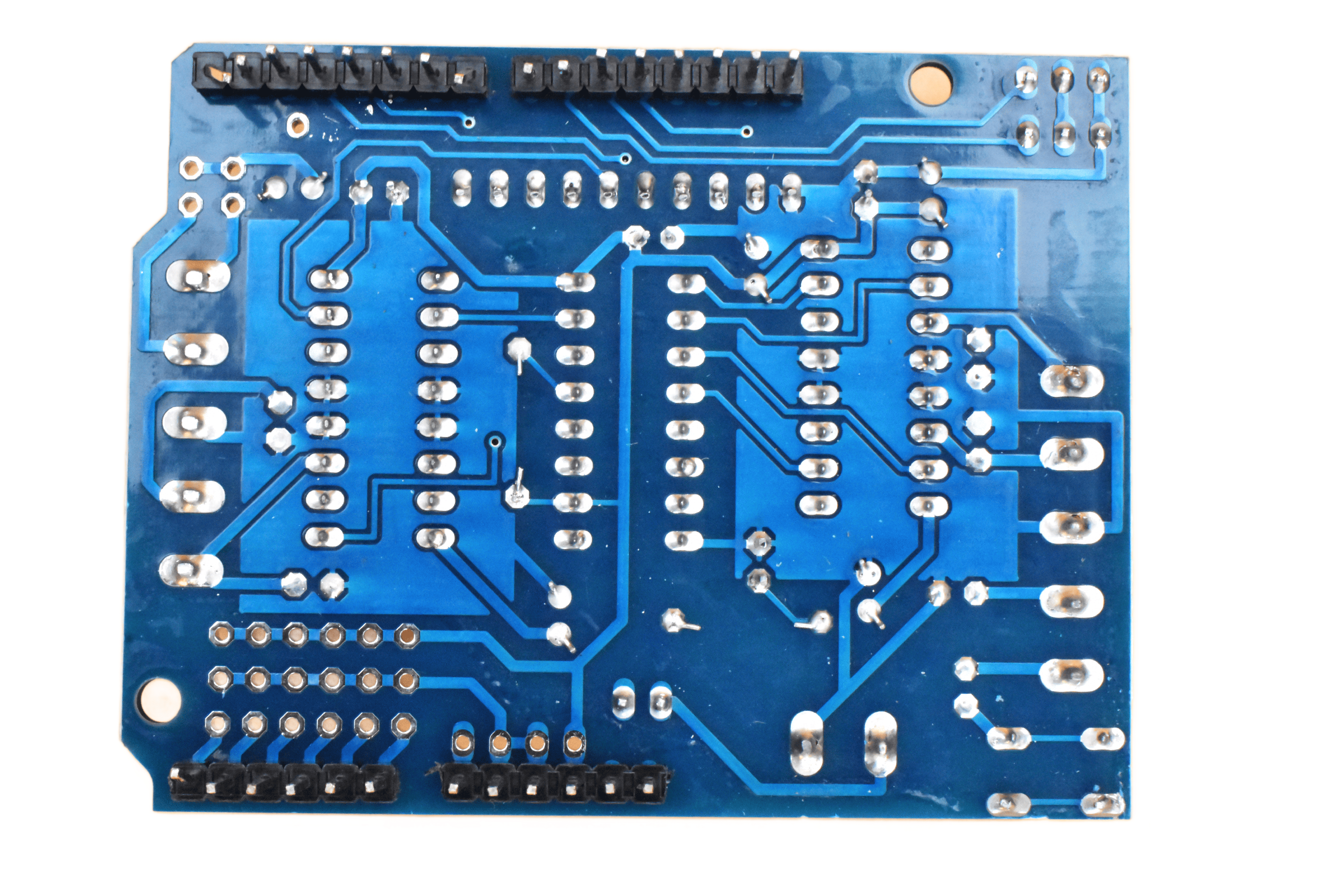

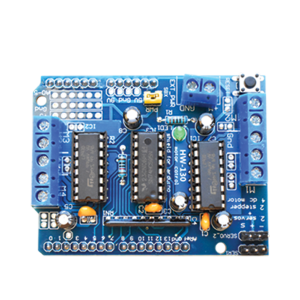

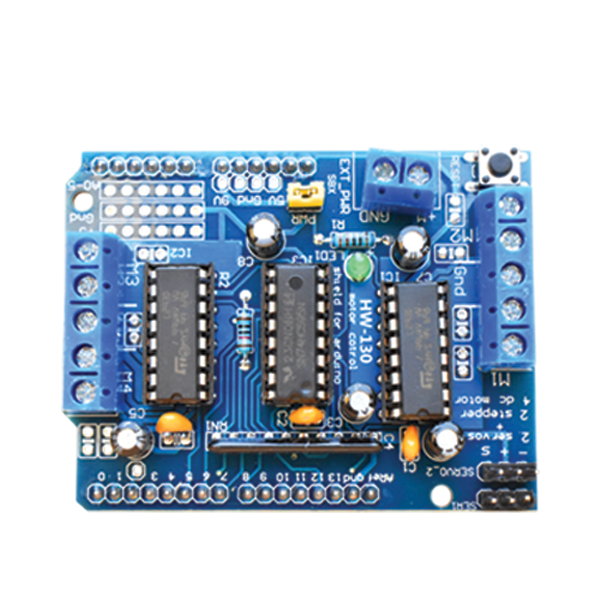

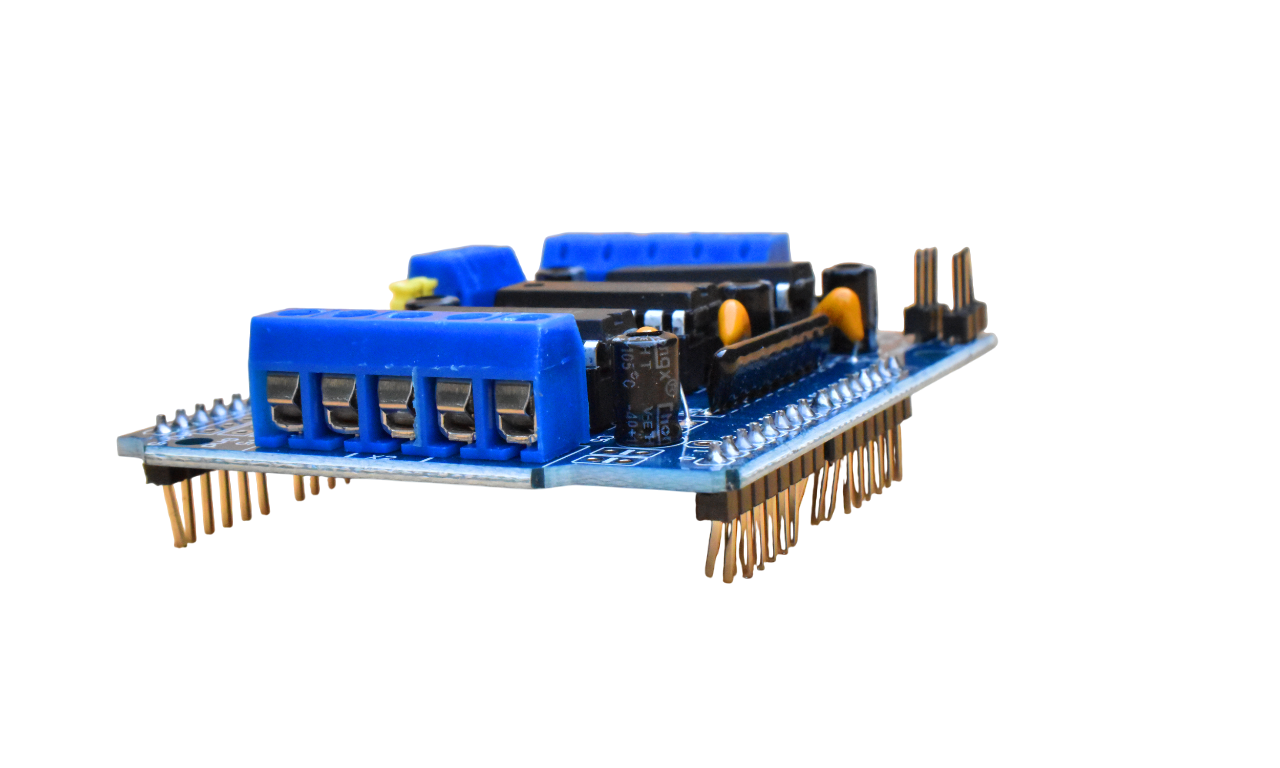

L293D MOTOR DRIVER
2 650 CFA
L293D est un pilote monolithique intégré, haute tension, courant élevé, 4 canaux.
L293D est un pilote monolithique intégré, haute tension, courant élevé, 4 canaux. Fondamentalement, cela signifie qu'en utilisant cette puce, vous pouvez utiliser des moteurs à courant continu et des alimentations jusqu'à 36 volts, ce sont des moteurs assez gros et la puce peut fournir un courant maximum de 600 mA par canal, la puce L293D est également ce qu'on appelle un type de pont en H. Le pont en H est généralement un circuit électrique qui permet d'appliquer une tension sur une charge dans les deux sens à une sortie, par ex. moteurs.
Caractéristiques :
2 interfaces pour Servo 5V connectées à la minuterie dédiée haute résolution d'Aduino - pas de gigue.
Peut piloter 4 moteurs à courant continu ou 2 moteurs pas à pas ou 2 servomoteurs.
Jusqu'à 4 moteurs CC bidirectionnels avec sélection individuelle de la vitesse 8 bits
Jusqu'à 2 moteurs pas à pas (unipolaires ou bipolaires) à simple bobinage, double bobinage ou pas à pas entrelacés.
4 ponts en H : chaque pont fournit 0,6 A (1,2 A de courant de crête) avec protection thermique, peut faire fonctionner des moteurs de 4,5 V à 16 V CC - Les résistances de tirage
maintiennent les moteurs désactivés pendant la mise sous tension
- bouton de réinitialisation
- Interface d'alimentation à 2 bornes externes, pour alimentations logiques/moteurs séparés
-Testé compatible pour Aduino Mega, Diecimila & Duemilanove
- Poids:33g
- Dimensions : 70 mm x 53 mm x 20 mm.
