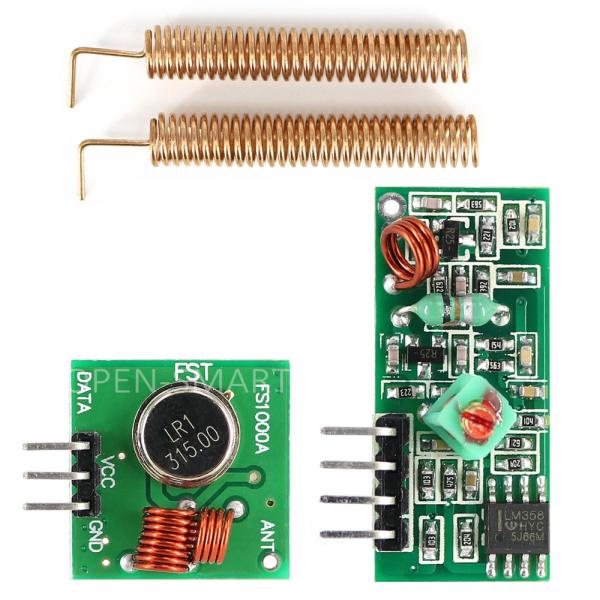

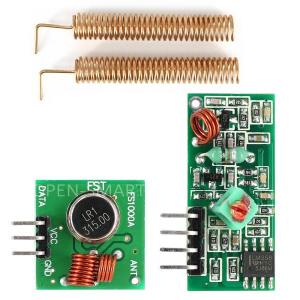

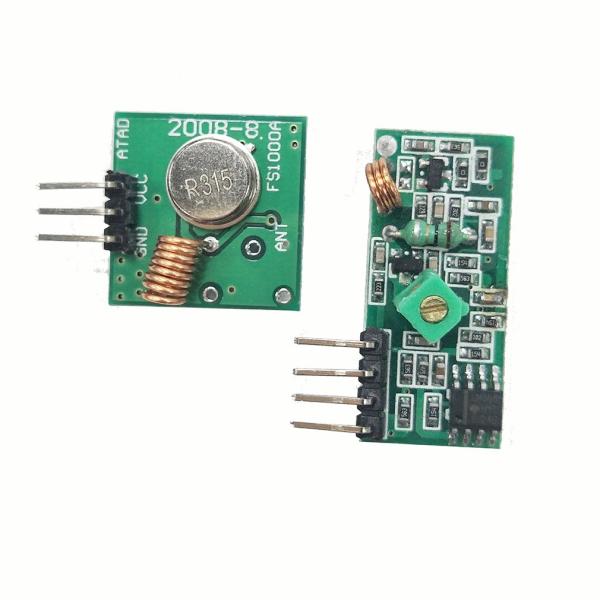

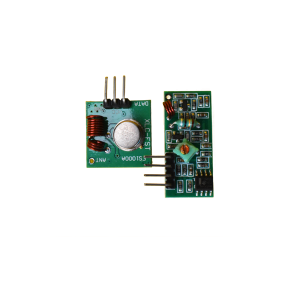

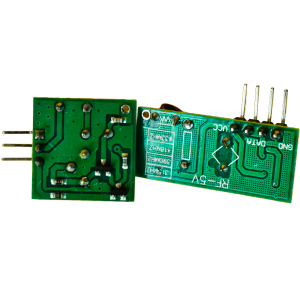

Module émetteur-récepteur sans fil 315 MHz
720 CFA
Le module émetteur-récepteur sans fil 315 MHz est un composant électronique utilisé pour la communication sans fil à une fréquence de 315 MHz. Il est généralement utilisé pour transmettre et recevoir des signaux à courte portée, par exemple dans les systèmes de contrôle à distance, les systèmes d'alarme sans fil, les capteurs sans fil, etc.
Le module émetteur-récepteur sans fil 315 MHz est un composant électronique utilisé pour la communication sans fil à une fréquence de 315 MHz. Il est généralement utilisé pour transmettre et recevoir des signaux à courte portée, par exemple dans les systèmes de contrôle à distance, les systèmes d'alarme sans fil, les capteurs sans fil, etc. Il est responsable de la transmission des signaux à une fréquence de 315 MHz. Il reçoit les données à partir d'une source, tel qu'un microcontrôleur et les convertit en signaux radio à la fréquence requise. Ces signaux sont ensuite transmis via une antenne. Au cœur du module se trouve un résonateur SAW réglé pour fonctionner à 315MHz. En dehors de cela, il possède un transistor de commutation et quelques composants passifs.
Caractéristiques :

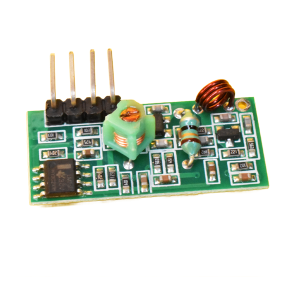

Récepteur
- Tension de fonctionnement : DC5V
- Courant de repos : 4 mA.
- Fréquence de réception : 315 Mhz
- Sensibilité du récepteur : -105 DB
- Taille : 30 * 14 * 7 mm
- Antenne externe : fil monocœur de 32 cm, enroulé en spirale.

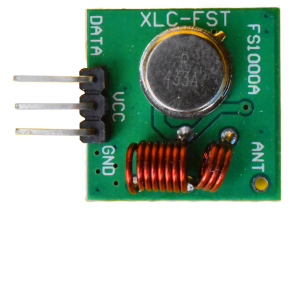

Émetteur
- Distance de lancement : 20-200 mètres (tension différente, résultats différents)
- Tension de fonctionnement : 3,5-12 V
- Dimensions : 19 * 19 mm
- Mode de fonctionnement : SUIS
- Taux de transfert : 4 Ko/S
- Puissance de transmission : 10 mW
- Fréquence de transmission : 315 Mhz
